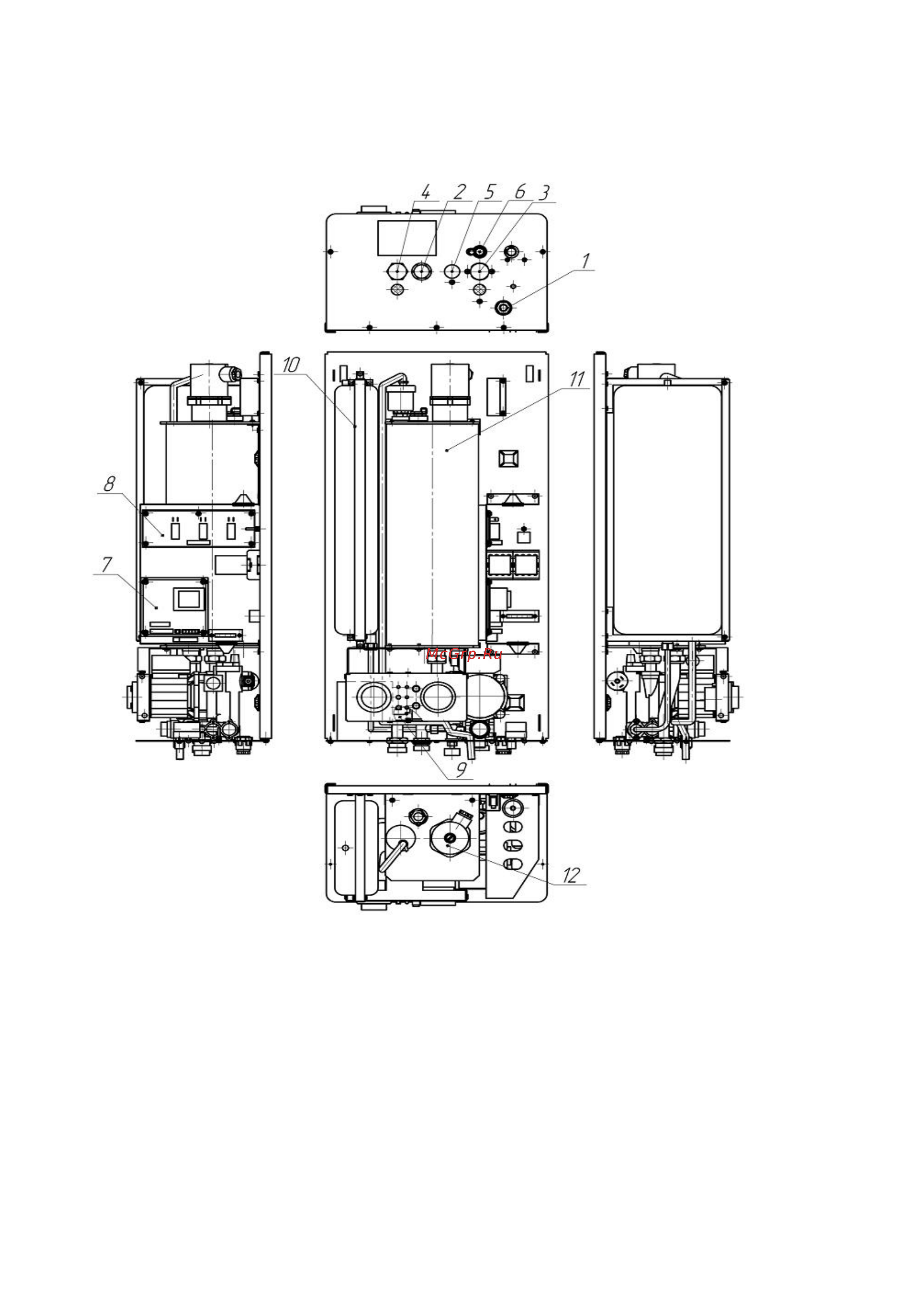

Рис. 12-гидравлическая схема.

1. Индикация перегрева котла или снижения давления воды в котле;

2. Индикация А-В-С степеней мощности;

3. Индикация подключения котла к электросети;

4. Регулятор управляющего термостата котла;

5. Отображение температуры ОВ и давлению воды в котле;

6. Индикация режима HDO;

7. Включатели степеней мощности;

Рис. 13 - Панель управления котлом.

Котел приспособлен для эксплуатации без постоянного контроля и управления своей работой.

После включения главного выключателя подачи электроэнергии на панели управления засветится

светодиод зеленого цвета (см. рис.13), который сигнализирует, что электрокотел подключен к сети,

желтая лампочка HDO сигнализирует включение контактора, управляемого сигналом HDO (в

случае дистанционного подключения котла), при отсутствии регулятора НDO устанавливается

перемычка N3 (см. рис.4, 5), в данном случае желтая сигнальная лампочка постоянно светится при

условии нормальной работы котла.

Два включателя, размещенные в нижней части панели управления позволяют выбирать 3 степени

мощности согласно следующей таблицы, кВт.:

Модель котла

КЕ- 4

КЕ- 6

1,27

1,9

A+B

2,53

3,8

A+C

2,53

3,8

A+B+C

3,8

5,7
