Рисунок 20

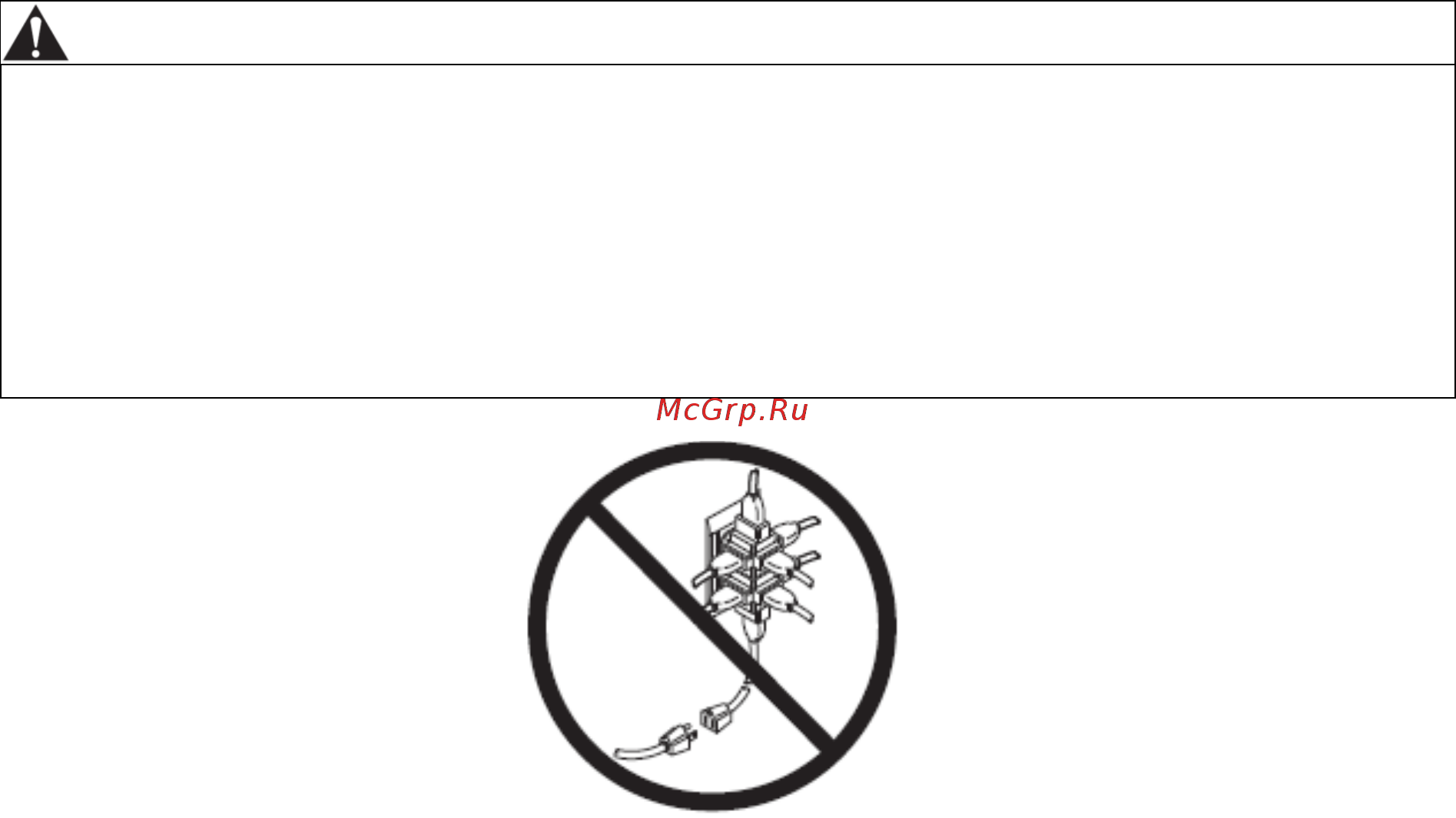

1. Протяните кабель питания через это отверстие, предварительно сняв с него

пластиковую пробку. Во время работ используйте компенсатор натяжения кабеля,

который поставляется в комплекте деталей.

5. Подсоедините провода кабеля питания как показано на Рисунке 21.

6. Затяните компенсатор натяжения (в комплекте) на кабеле питания.

7. Установите съемную панель обратно.

Рисунок 21

Клеммная колодка под однофазный ток 230 Вольт

Вид через заднюю съемную панель

1. Черный провод

2. Черный/белый провод

3. Черный/красный провод

4. Белый/черный провод

5. Белый/красный провод

6. Белый провод

7. Заземляющий провод

8. Нейтральный провод
