Перевод электропитания машиныс 2-жильным проводом однофазной сети питания с

заземлением, 230 Вольт, 21 Ампер на соединение по схеме «звезда» трехфазной сети

питания 400 Вольт, 9,8 Ампер.Смотрите Рисунки 21 и 22:

1. Снимите заднюю панель доступа к электрическим деталям машины.

2. Уберите пластиковую пробку с отверстия в задней части машины.

3. Установите в отверстие компенсатор натяжения кабеля (поставляется вместе с

машиной).

4. Протяните кабель питания через отверстие. Смотрите Рисунок 20.

5. На клеммной колодке с быстроразъемными контактами, отсоедините

черный/белый провод от L1 и присоедините к контактуL2.

6. Переместите черный/красный провод с L1 к L3.

7. Наклейте стикер506113 (поставляется в комплекте) около двух табличек с

серийным номером. Обозначьте на стикерах правильное напряжение.

8. Разместите табличку511568 (поставляется в комплекте) под клеммную колодку.

Смотрите Рисунок 22.

9. Подсоедините провода как показано на Рисунке 22.

10. Установите съемную панель обратно.

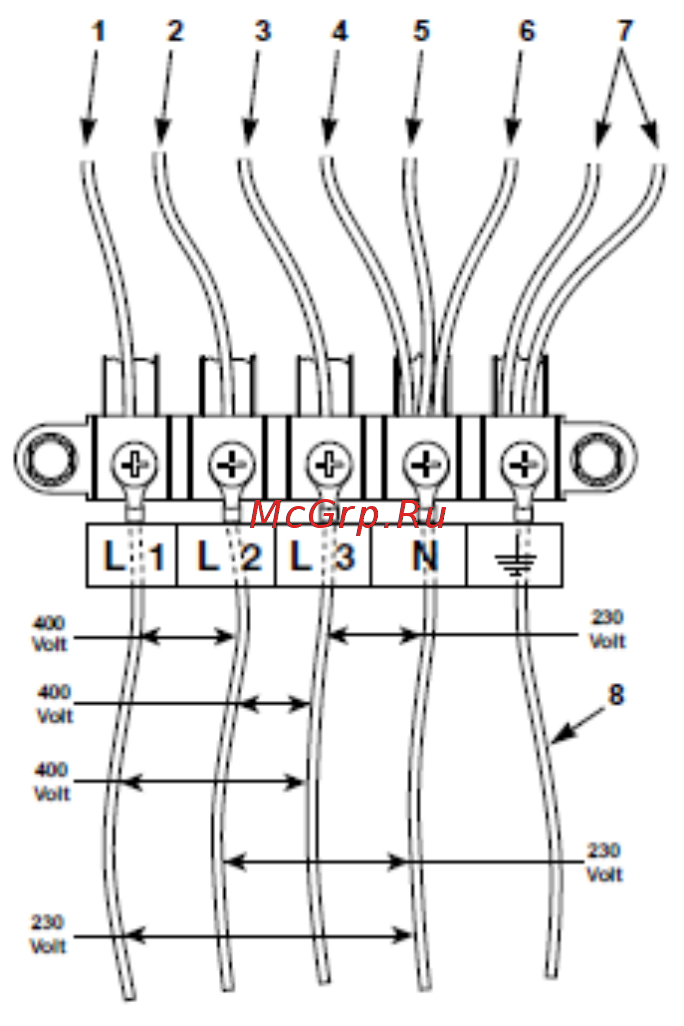

Рисунок 22

Клеммная колодка под соединение по схеме «звезда»400 Вольт

Вид через заднюю съемную панель

ПРИМЕЧАНИЕ: Для 4-жильного соединения трехфазной сети питания используется

кабель с сечением 1,5 мм

1. Черный провод

2. Черный/белый провод

3. Черный/красный провод

4. Белый провод

5. Белый/красный провод

6. Белый/черный провод

7. Зеленый/желтый провод

8. Заземляющий провод
