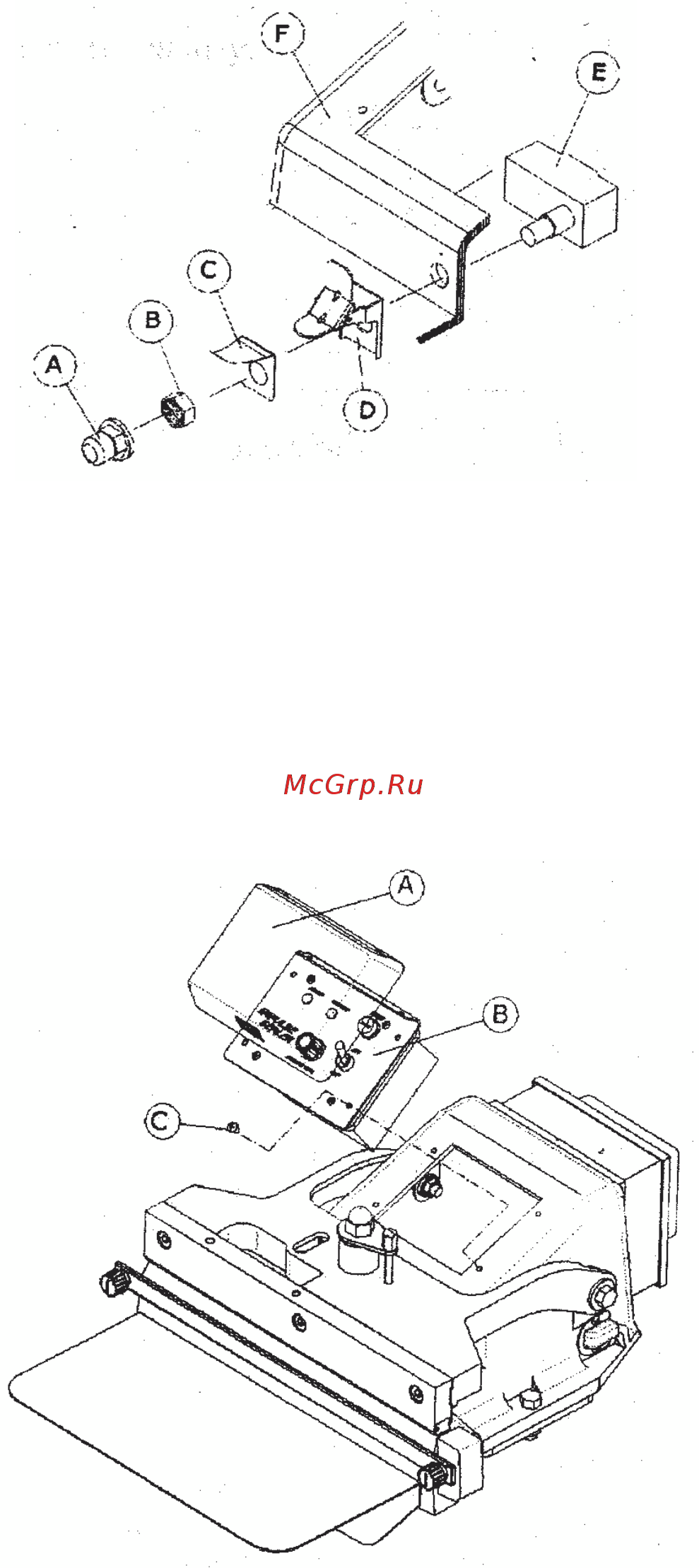

7.3.4 ЗАМЕНА МИКРОВЫКЛЮЧАТЕЛЯ

A. Резиновый колпачок

B. Гайка

C. Плоская пружина

D. Рычажок

E. Микровыключатель

F. Уголок

 Снимите серьгу с подвижной оси.

 Откиньте рычаг назад.

 Снимите резиновый колпачок А

микровыключателя.

 Освободите гайку В микровыключателя.

 Вытащите плоскую пружину С и рычажок D.

 Замените микровыключатель Е на новый, совместите его с крышкой рычажка, закру-

тите гайку В и оденьте колпачок А снова.

7.3.5 ЗАМЕНА БЛОКА УПРАВЛЕНИЯ

 Освободите винты крепления

крышки А блока управления В и

снимите ее.

 Открутите винты С крепления

блока.

 Снимите серьгу с подвижной оси.

 Откиньте рычаг назад.

 Вытащите блок и отсоедините 4

вывода.

 Вытащите микровыключатель

согласно п. 7.3.4.

 Установите новый блок и

подсоедините выводы, соблюдая их

расцветку.

 Установите микровыключатель

обратно.

 Закрепите блок винтами.

 Закрепите крышку.

 Опустите рычаг обратно и подвесьте серьгу.
