STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
13
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам
Максимальное и минимальное количество замеса, которое можно получить, зависит от количества, вида,
процентного соотношения использованных ингредиентов относительно полученного общего веса
(например, чем больше муки по сравнению с жидкими ингредиентами, тем меньше максимальное
количество готового замеса).
В Таблице 5 предоставлена информация (сугубо информационного характера), касающаяся количества
некоторых наиболее распространённых смесей, полученных с помощью планетарных миксеров (со
стандартными моделями деж), а также насадок и скоростей.

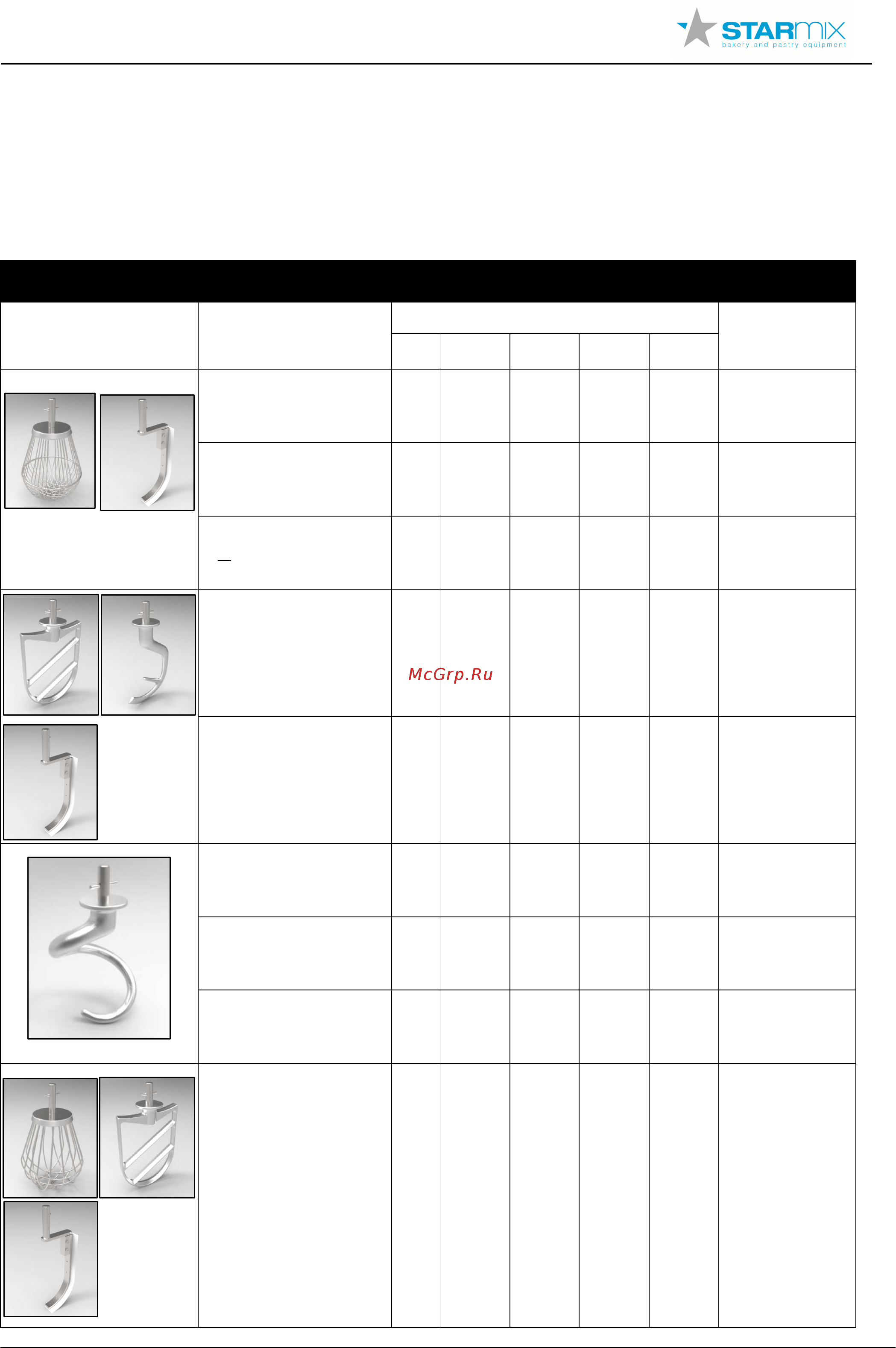

Таблице 5 – Количество (сугубо информационного характера) смесей, полученных используя
дежи и насадки стандартных размеров
НАСАДКИ
(описанные в раз.2.5)
ПРОДУКТ
КОЛИЧЕСТВО ПРОДУКТА
СКОРОСТЬ
НАСАДКИ
PL20 PL30 PL40 PL60
ЯИЧНЫЙ БЕЛОК
(1 литр = 30 яиц)
Л 2 4 6 9 Максим.
ВЗБИТЫЕ СЛИВКИ Л 5 8 10. 16 Максим.
МОАЙОНЕЗ Л 10 12 13 18. Максим.
КАРТОФЕЛЬНОЕ
ПЮРЕ
Кг 12 18 24 36
Средняя/мини
мальная
ОСНОВА ДЛЯ
ВЫПЕЧКИ/ПЕЧЕНЬЯ
Kг 8-10 12-15 18-22 27-30
Средняя/мини
мальная
ТЕСТО ДЛЯ ХЛЕБА
(55% ВОДЫ)
Kг 7 15 20 30 минимальная
ТЕСТО ДЛЯ ПИЦЦЫ
(50% ВОДЫ)
Kг 5,5 12 16 24 минимальная
ТЕСТО ДЛЯ ПИЦЦЫ
(40% ВОДЫ)
Kг 4,5 9 12 18 минимальная
БИСКВИТНОЕ ТЕСТО
Kг 9-12 15-18 20-24 30-35 Макс./средняя
E
A
F
D
C
F
B
C
F
