Паспорт и руководство по эксплуатации.

- подключите провод заземления к клемме заземления 7

(рис.1,2) на колбе водонагревателя;

Для подключения комнатного термостата и циркуляционного

насоса предназначена специальная колодка 8 на силовой плате

(рис.1).

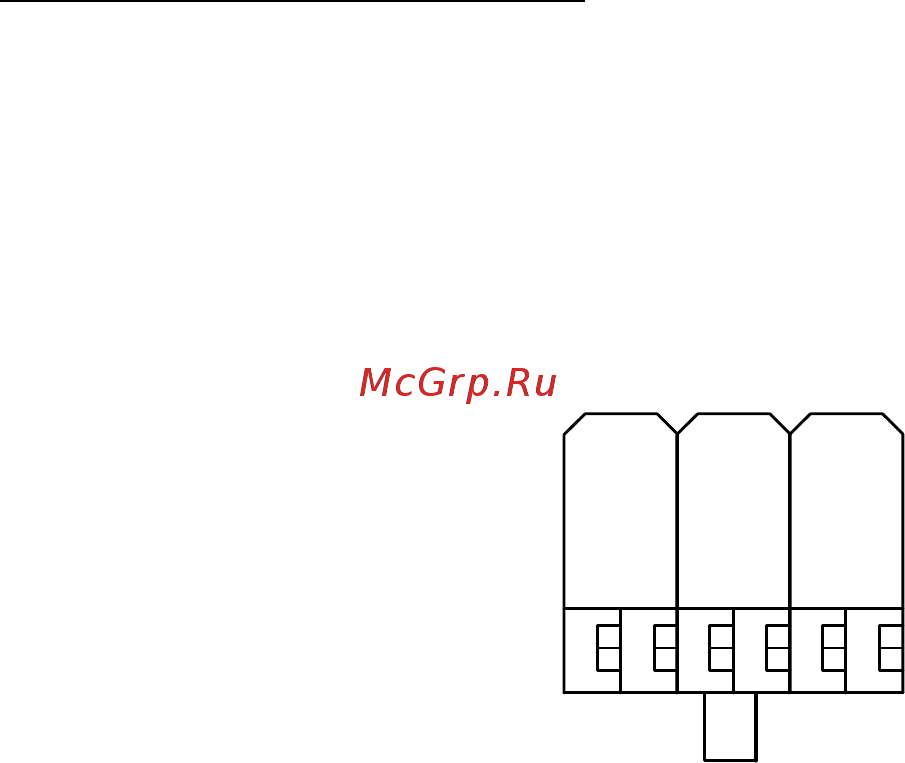

Рисунок 5. Колодка подключения внешнего оборудования

220В

Насос

выход

Датчик

перегрева

Внешнее

отключение

«Насос выход».

Подключите циркуляционный насос к клеммам «Насос L» и

«Насос N».

«Датчик перегрева».

На выходе теплоносителя установлен аварийный датчик-реле

температуры. Данный датчик имеет нормально замкнутый контакт,

который разрывается при достижении температуры порогового

значения в 85°. Этот датчик является аварийным и служит для

дополнительной защиты от перегрева или закипания

теплоносителя.

«Внешнее отключение»

В водонагревателе предусмотрены две специальные клеммы

для принудительного внешнего отключения нагрева воды.

Установите комнатный термостат в помещении, в котором

необходимо контролировать температуру воздуха на высоте 1,5 м

от пола. Не рекомендуется устанавливать термостат у окна и

дверей, а также в тех местах, где присутствует задувание

наружного воздуха; в противном случае датчик будет выдавать не

совсем точный сигнал. Подключите комнатный термостат к

клеммам «Внешнее отключение». Если Вы не устанавливаете

комнатный термостат, то оставьте установленную заводскую

перемычку.
