18
1
2

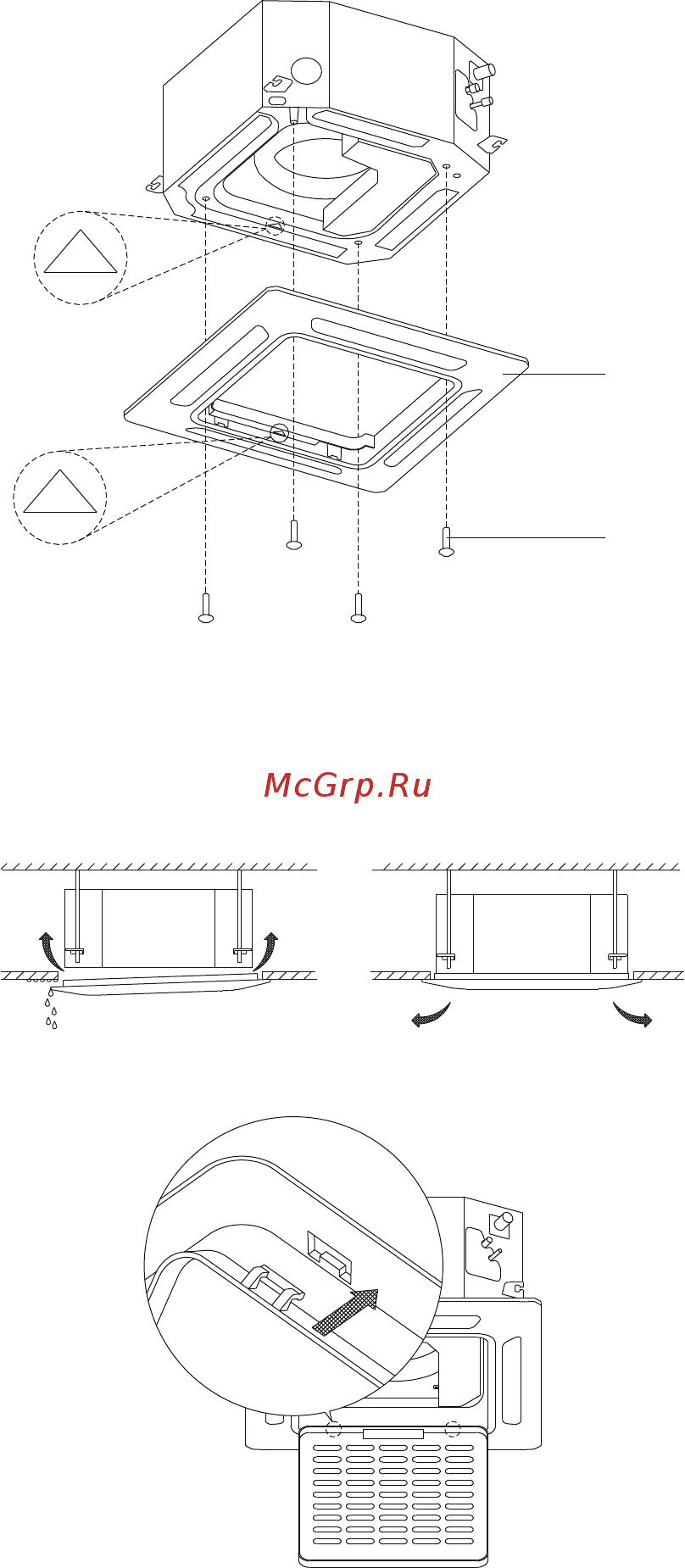

1 — панель; 2 — винты
• Если после того, как крепежные винты будут полностью затянуты, останется щель между
панелью и потолком, необходимо снова подтянуть гайки подвесов блока.
• Вы можете регулировать высоту расположения внутреннего блока через открытые лючки,
расположенные по 4 углам панели, если это не влияет на трубки подвода хладагента и от-
вода конденсата.
Неверно! Верно!
• Подвесьте на место воздухозаборную решетку, подключите питание мотора привода жалю-
зи, затем подключите панель управления.
• Закройте воздухозаборную решетку.
