10
Газовые тепловентиляторы серии ГП
► Природный газ. Убедиться в том, что давление линии подачи газа, при работающем
устройстве, отрегулировано на 20 мбар (206 мм H2O) (допуск в пределах 17 - 25 мбар).
► Сжиженный нефтяной газ (СНГ). Необходимо установить редуктор давления первой стадии
рядом с баком жидкого газа для снижения давления до 1,5 бар и редуктор второй стадии для
снижения давления с 1,5 бар до 0,03 атм. (300 мм H
2
O) перед воздухонагревателем (допуск в
пределах 20 - 35 мбар).
8. Выполнить электрические соединения по сборочной электрической схеме (рис. 20 и 25),
проверяя, что напряжение питания 230 В, 50 Гц, однофазное и убедиться, что:
► Параметры электросети соответствуют значениям на табличке.
► Кабель типа H05 VVF(ПВС) 3x1,5 мм
2
с максимальным наружным диаметром 8,4 мм.
► Выполнить электрические соединения так, чтобы провод заземления был длиннее проводов
под напряжением. Это необходимо для того, чтобы он разрывался последним при случайном
натяжении кабеля питания и соответственно обеспечивал контакт с землей.
9. Предусмотреть в линии электропитания двухполюсный выключатель с минимальным
расстоянием между контактами 3 мм. Двухполюсным выключателем считается выключатель с
возможностью открытия как на рабочей фазе, так и на нейтральной фазе. Это значит, что при
размыкании выключателя оба контакта прерываются.
10. Если в здании предусмотрена защита от атмосферных разрядов с помощью электростатического
экрана, устройство должен быть расположено внутри экрана.
11. Обязательно должен быть установлен термостат воздуха. Если используемая схема управления
этого не предусматривает, следует подсоединить термостат к устройству по сборочной
электрической схеме (рис. 20 и 25). Рекомендуется устанавливать термостат (или его
чувствительный элемент) на высоте около 1,5 м от пола, в месте, защищенном от сквозняков,
прямого попадания солнечных лучей, воздействия источников тепла (лампы, горячие потоки
воздуха из самого устройства и т.д.) и по возможности НЕ на наружных стенах здания, чтобы не
искажать показания температуры и работу тепловентилятора. Это позволяет избегать
нежелательных включений и выключений системы и обеспечивать максимальный комфорт в
помещении. Как альтернатива термостату воздуха можно установить один из напольных пультов
для регулировки и программирования.
Критерии оптимального распределения воздуха:
Для получения максимального комфорта и КПД аппарата рекомендуется соблюдать следующие
правила:
► Поток воздуха не должен попадать прямо на людей;
► Учитывать возможные препятствия (колонны, материалы и прочее);
► При установке нескольких тепловентиляторов для лучшего распределения тепла создать
чередующиеся потоки воздуха (рис. 2);

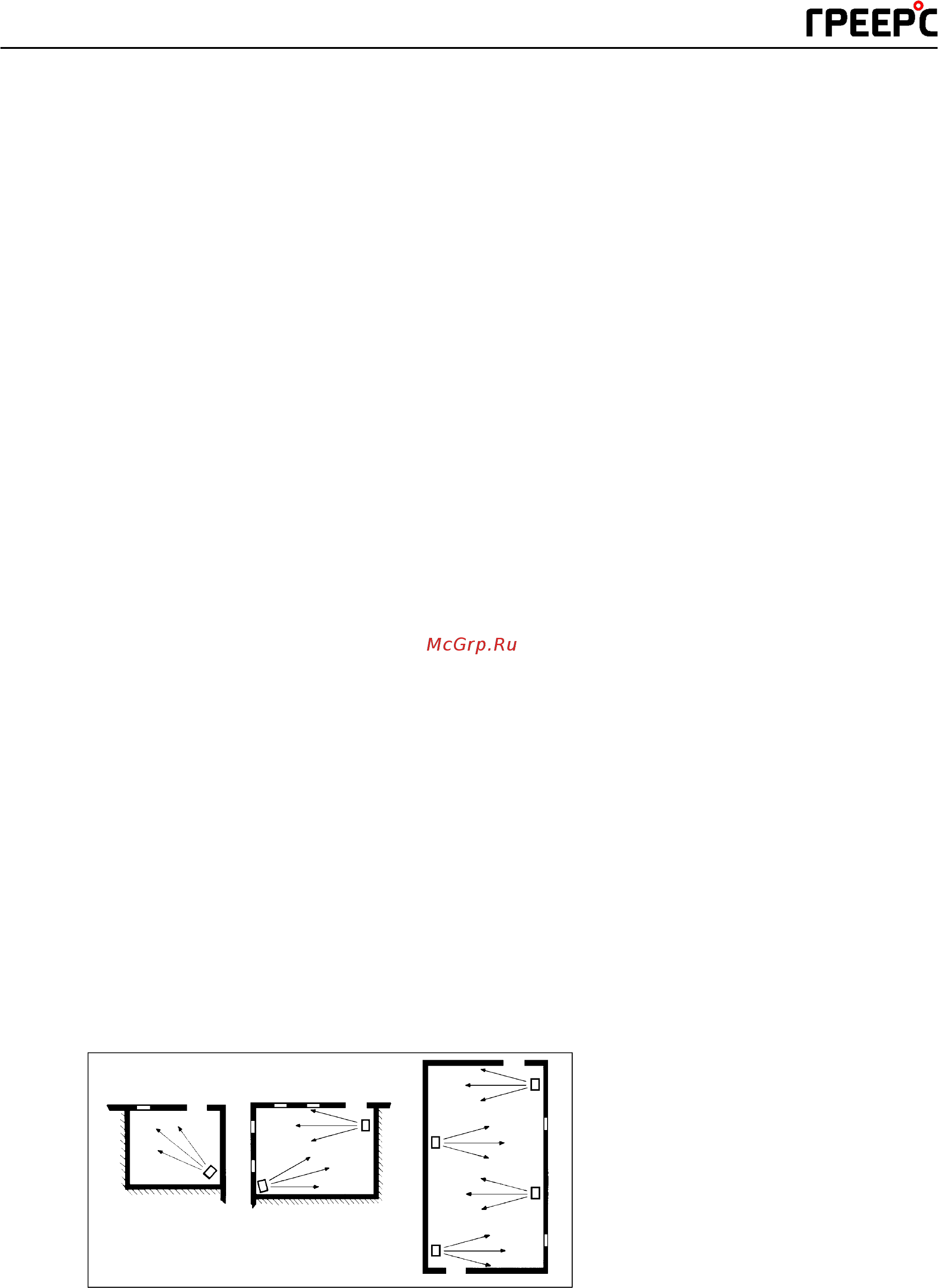

Рис. 2. Варианты размещения устройств
В некоторых случаях может быть целесообразно установить аппарат рядом с воротами, чтобы создавать
воздушный барьер при открытии ворот.
