www.flowair.com | 7

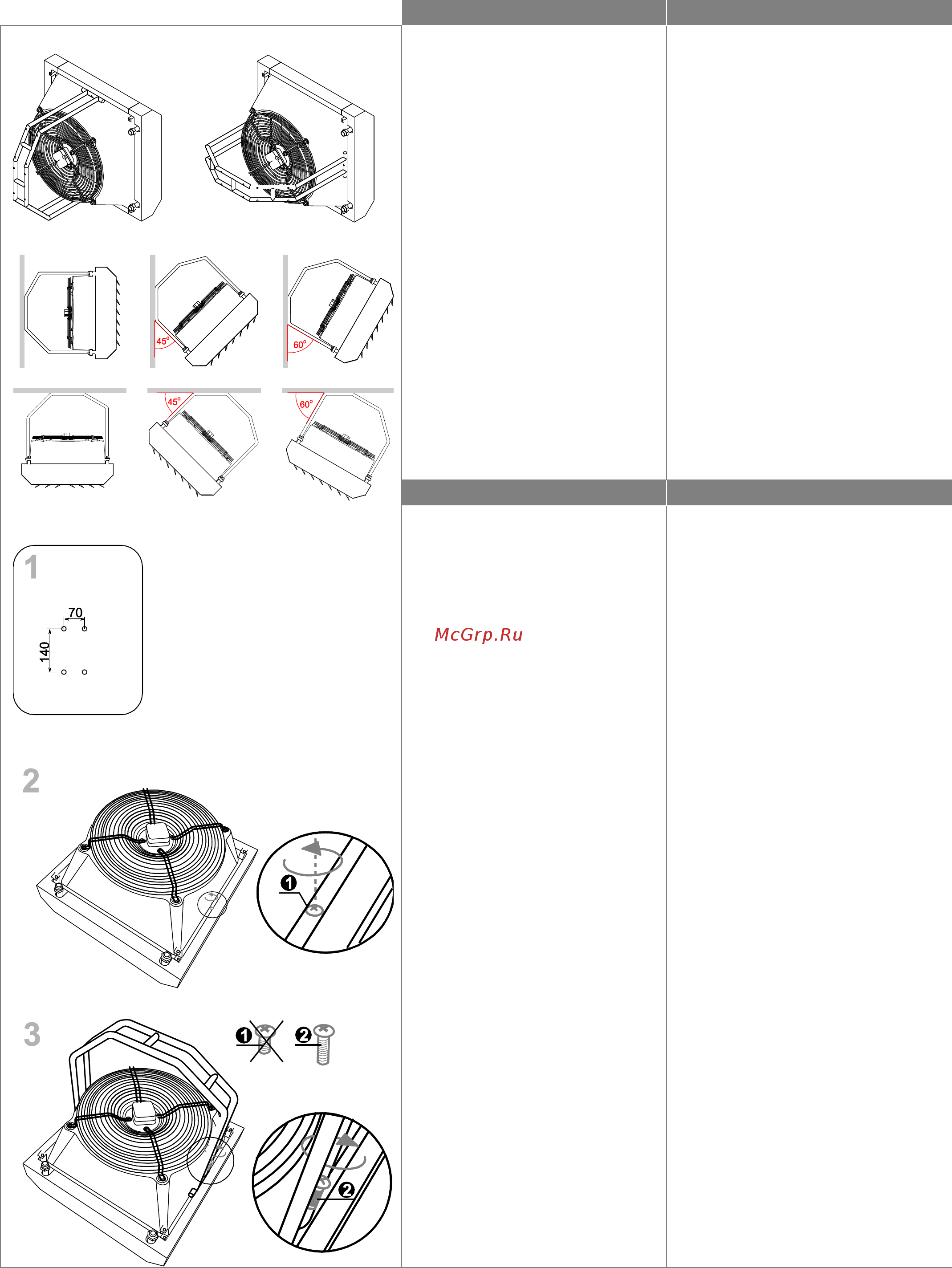

6. INSTALLATION
6. MONTAŻ
1.1 1.2
2.
3.
INOX bracket (optional accessory).
During the montage, the minimal
distances from the walls and ceiling
have to be kept.
INSTALLATION OPTIONS:
Fig. 1.1 - Vertically to the heater
Fig. 1.2 - Horizontally to the heater
Fig. 2 - At the angle of 30 or 45
degrees or parallel to the wall.
INSTALLATION STEPS (FIG. 3)
nozzle retaining screw
screw included in console mounting
set
Expansion bolts are not included in the
set. Type of the Bolts should be
chosen appropriately to the type of the
wall.
Konsola INOX (wyposażenie opcjonalne).
Podczas montażu należy zachować
zalecane odległości od przegród.
MOŻLIWOŚCI MONTAŻU:
Rys. 1.1 - Pionowo do nagrzewnicy
Rys. 1.2 - Poziomo do nagrzewnicy
Rys. 2 - Równolegle pod kątem 30
o
lub
45
o
do ściany.
ETAPY MONTAŻU (RYS.3)
śruba mocująca dyszę
śruba dołączona w zestawie z konsolą
Kołki rozporowe nie są dołączane
w zestawie. Należy dobrać odpowiedni
rodzaj kołków do danego typu przegrody.
6. MONTAGE
6. УСТАНОВКА
Montagekonsole INOX (Zubehör).
Bei der Montage sind die empfohlene
Abstände zu beachten.
MONTAGEMÖGLICHKEITEN:
Abb. 1.1 - Horizontal
Abb. 1.2 - Vertikal
Abb. 2 - Paralel oder unter dem Winkel
30
o
oder 45
o
.
MONTAGE-VORGEHENSWEISE
(ABB. 3)
Schraube zur Befestigung der
Luftdüse
Montageschraube im Lieferumfang
mit Montagekonsole
Die Dübeln gehören nicht zum
Lieferumfang. Es sollen richtigen
Dübeln zu der Trennwand ausgewählt
werden.
Консоля INOX (опционально)
Во время установки необходимо
соблюдать рекомендуемые растояния
от преград.
ВОЗМОЖНОСТИ УСТАНОВКИ
Pис.1.1 - Вертикально к аппарату
Pис.1.2 - Горизонтально к аппарату
Pис. 2 - Параллельно, а также под
углом 30
o
или 45
o
к перегородке
ЭТАПЫ ДЕЙСТВИЙ (PИC. 3)
винт прикрепяющий сопло
винт поставленный в комплекте с
консолью.
Распорные дюбели не входят в состав
набора. Следует подобрать
соответствующий тип дюбелей для
данного типа перегородок.
