1 Назначение изделия

Подставка предназначена для установки плиты индукционной электрической используемой на

предприятиях общественного питания.

2 Инструкция по сборке

2.1 После проверки состояния упаковки, подставку распаковать.

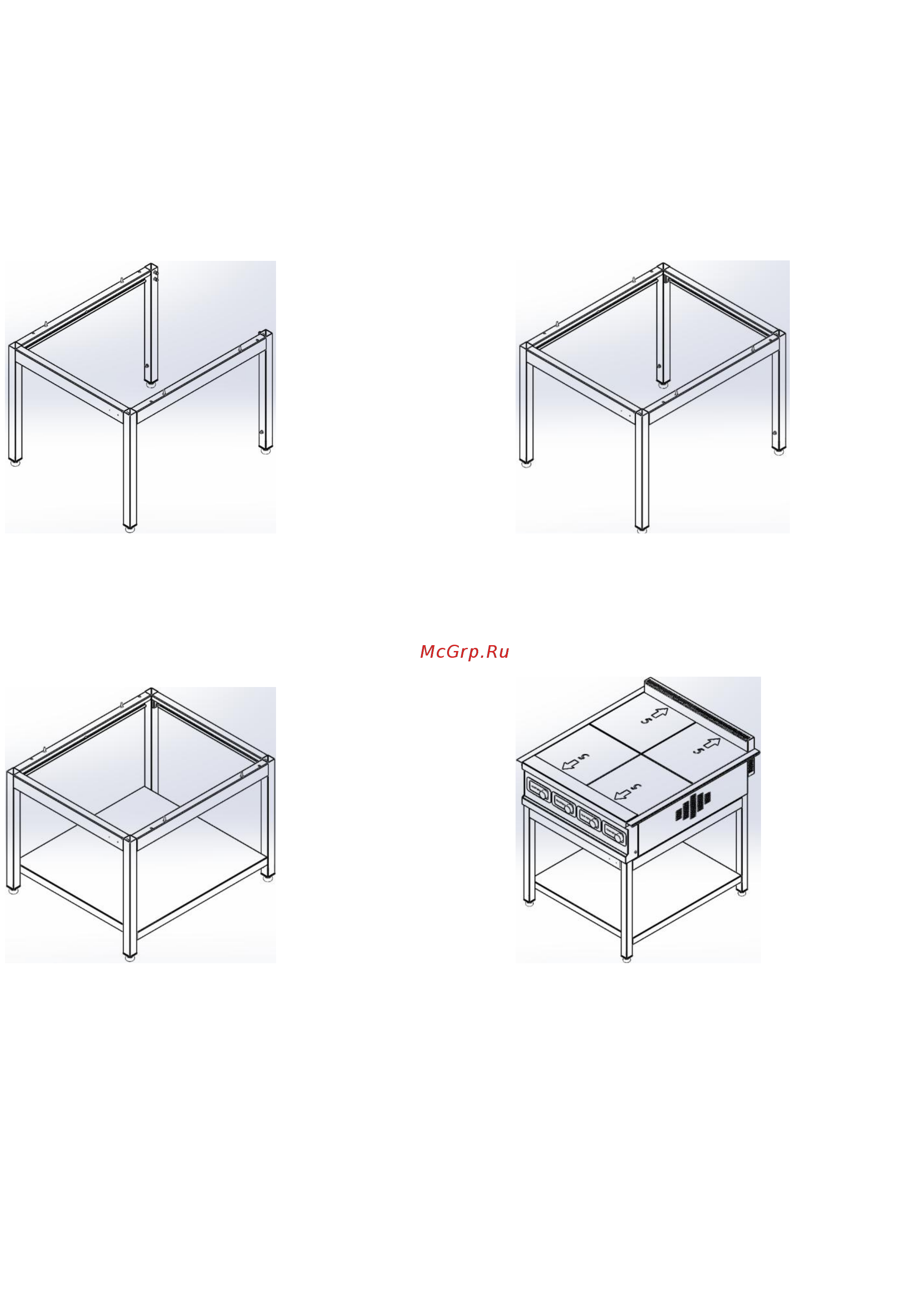

2.2 Разложить все детали на сборочную поверхность. Соединить боковины правую и левую

швеллером лицевым (рис.1). (Используемый крепеж: Болт М6х25 DIN 933 - 4 шт. Шайба 6 – 4 шт.)

(рис.1) (рис.2)

Добавьте второй лицевой швеллер (рис.2).

(Используемый крепеж: Болт М6х25 - 4 шт. Шайба 6 – 4 шт.)

(рис.3) (рис.4)

Установите полку (рис.3).

(Используемый крепеж: Болт М6х12 DIN 7380 - 4 шт. Шайба 6 – 4 шт.)

На собранную подставку установите индукционную плиту (модуль с конфорками), обеспечив

попадание четырех шпилек подставки в ответные отверстия корпуса по желанию закрепив

гайками М6 (рис.4).

2.3 Плиту следует разместить в хорошо проветриваемом помещении, если имеется возможность,

то под воздухоочистительным или вытяжным зонтом.

5.5 Установить плиту на место и произвести выравнивание ее положения с помощью регулируемых

опор.
