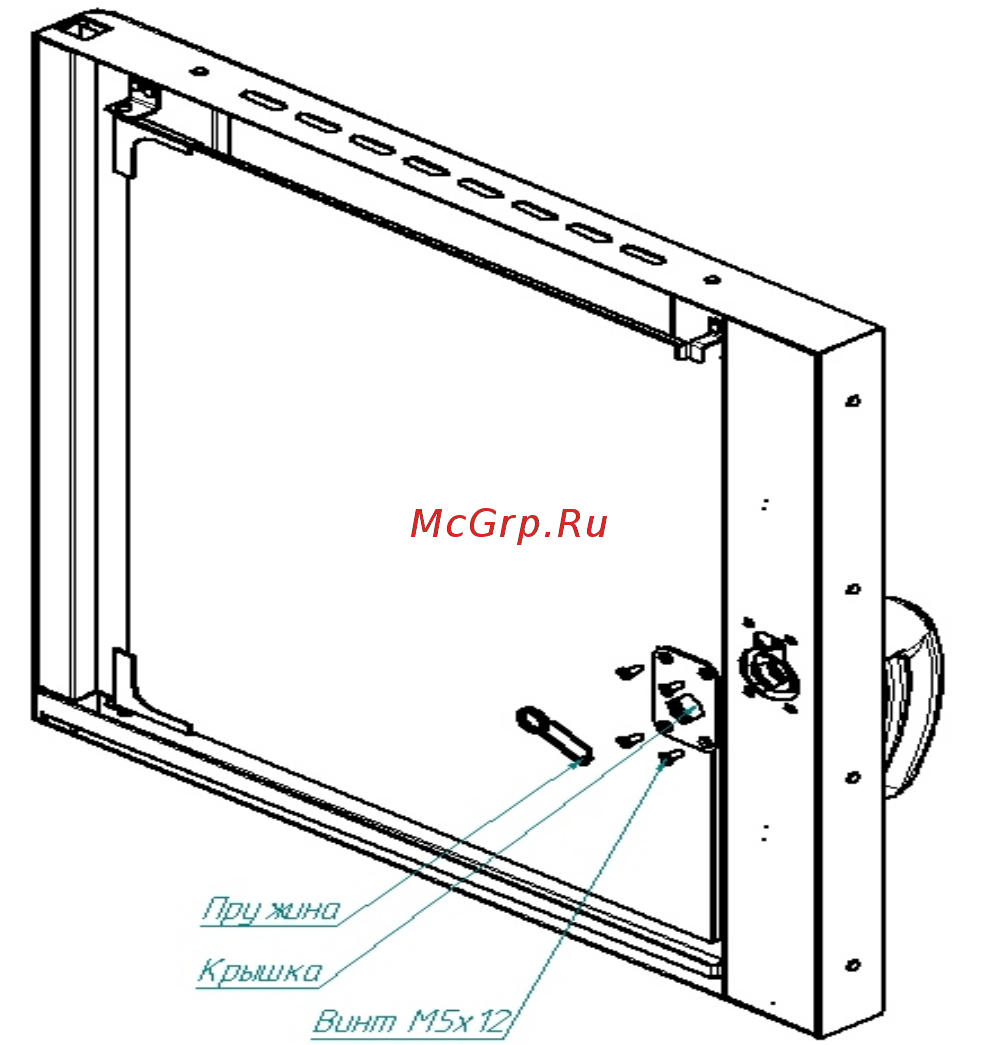

Рис. 9. Ремонт замкового устройства

6.4 РЕГУЛИРОВКА ЗАМКОВОГО УСТРОЙСТВА

При ослаблении уплотнителя двери пароконвектомата необходимо отрегулировать по-

ложение штыря (см. рис. 10). Для этого:

1) отвернуть гайку

2) отрегулировать положение штыря согласно указанным размерам и положению зубцов

(при ослаблении профиля штырь необходимо закручивать, т.е. уменьшить размер

37,7 мм, выдерживая угол 45

– см. рис. 11).

3) ключом удерживая штырь, затянуть гайку.

6.5. ЗАМЕНА ШНУРА ПИТАНИЯ.

ВНИМАНИЕ! При выявлении повреждения шнура питания следует его заменить специ-

альным шнуром из маслостойкой оболочки, защитными гибкими кабелями не легче обычных

шнуров с оболочкой из полихлорпропилена или другой равноценной синтетической оболочкой

по ГОСТ 7399.

Замену шнура должен производить только уполномоченное изготовителем организация.

Заменить производить в следующем порядке:

1. Обесточить пароконвектомат.

2. Отсоединить шнур питания от сети.

3. Снять винты крепления левой стенки и демонтировать левую стенку.

4. На пускателе КМ1:1; КМ1:3 и КМ1:5 ослабить винты крепления и отсоединить кабель.

5. На автоматическом выключателе QF1:N ослабить винт крепления и отсоединить

шнур.

6. Используя гаечный ключ на 10 отсоединить провод заземления от щита монтажного

7. Демонтировать поврежденный шнур питания.

8. Проложить новый шнур питания и произвести сборку в обратной последовательности.
