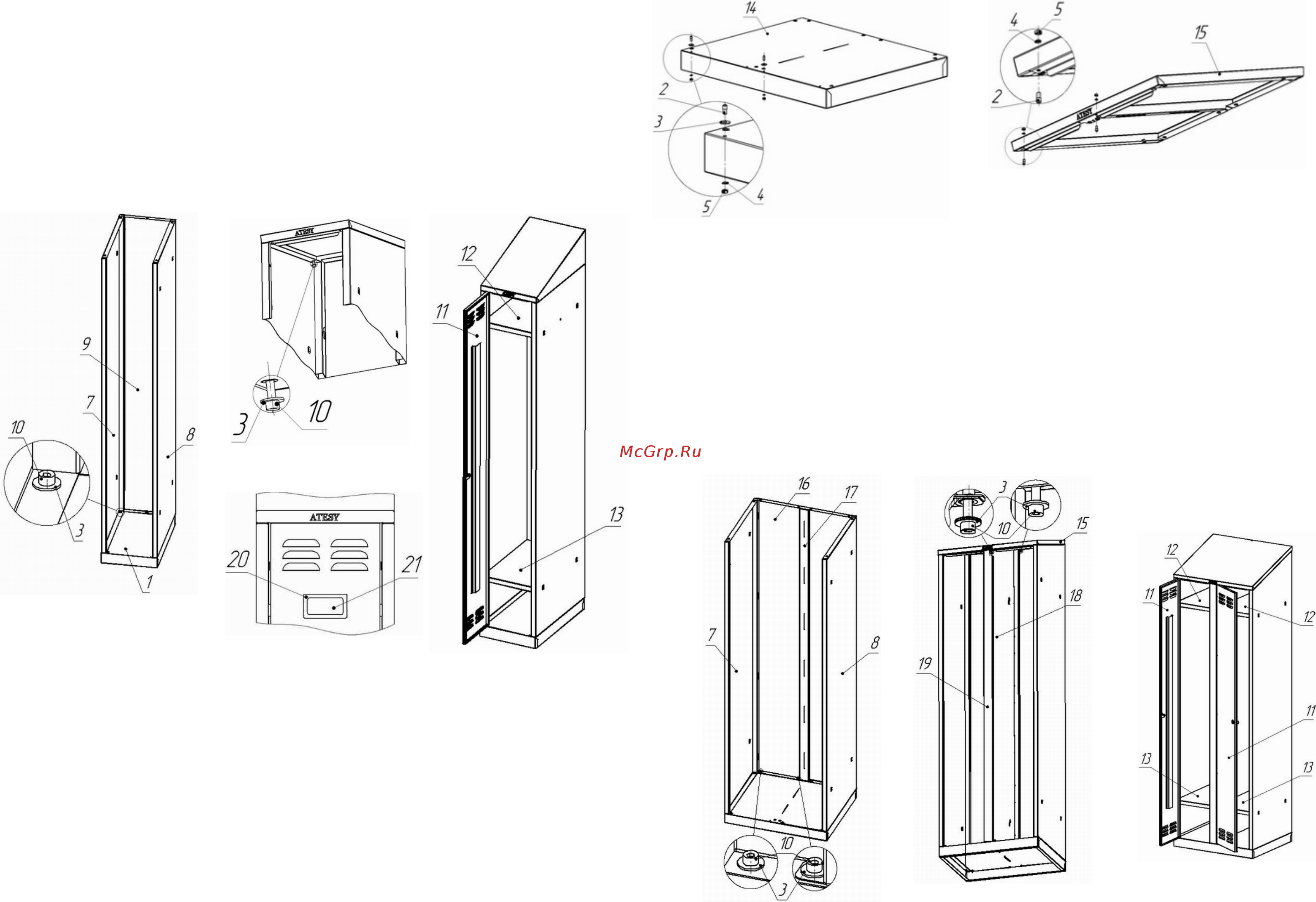

2.3.4. Установите дверь 11. Затяните все винты 10.

Установите полки: сверху полку с вешалкой 12, снизу полку без

вешалки 13 (рис. 5).

2.3.5. Установите карман 20, заведя выступы на нем в

соответствующие пазы в верхней части двери. Вложите в карман

оргстекло 21 и информационную карточку (в комплект не входит).

Зафиксируйте карман от выпадания, подогнув его выступы с

внутренней стороны двери (рис. 6).

2.3.6. Шкаф готов к эксплуатации!

Рис. 4

Рис. 3

Рис. 6

Рис. 5

2.4. Порядок сборки двухсекционного шкафа.

2.4.1. Установите на основании 14 и на крыше шкафа 15 оси

двери 2, в зависимости от выбранного направления открывания двери,

слева или справа (рис. 7, 8).

2.4.2. Установите на ровной и чистой поверхности

основание шкафа 14. Соедините между собой боковые стенки 7 и 8 с

задней стенкой 16. Установите их на основание шкафа вместе с задней

стойкой 17 и закрепите винтами 10 с шайбами 3 (рис. 9).

Рис. 8

Рис. 7

2.4.3. Установите крышу шкафа 15, перегородку 18 и стойку

переднюю 19. При этом выступы на перегородке должны войти в

соответствующие пазы в основании, крыше и стойках. Наживите винты

10 в верхней части шкафа, но не заворачивайте их (рис. 9).

2.4.4. Установите двери 11. Затяните все винты. Установите

полки: сверху полки с вешалкой 12, снизу полки без вешалки 13

(рис. 10).

2.4.5. Установите на каждую дверь карман 20 точно так же,

как и для односекционного шкафа (рис. 6).

2.4.6. Шкаф готов к эксплуатации!

Рис. 9 Рис. 10 Рис. 11
