1 609 929 M59 | (13.9.07) Bosch Power Tools

72 | Slovensko

Tehnična dokumentacija se nahaja pri:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

01.08.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

Montaža

Dodatni ročaj

f Električno orodja uporabljajte samo skupaj z

dodatnim ročajem 5.

Dodatni ročaj 5 privijte v navoj 4 na glavi gonila.

Zamenjava orodja (glejte sliko A)

f Pred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz

vtičnice.

V primemalo orodja 1 lahko direktno vstavite

vrtalna orodja z Morsejevim stožcem MK3. Za

sveder z Morsejevim stožcem MK2 uporabite

reducirno pušo 9.

Pazite na to, da sta Morsejev stožec oz. konus

brez maščobe.

Uporaba vrtalnih orodij s cilindričnim prijemalom

je možna z vpenjalno glavo z zobatim vencem 11.

V ta namen privijte stožčasti trn 10 na vpenjalno

glavo z zobatim vencem 11 in nataknite stožčasti

trn z reducirno pušo 9 v prijemalo orodja 1.

f Pri vstavljanju Morsejevega stožca oz.

konusnega stožca ne uporabljajte sile. V

nasprotnem primeru lahko na prijemalu za

orodje in na orodju nastanejo poškodbe.

Nataknite izbijalni klin 8 v odprtino 2, tako da je

usmerjena zaobljena stran v smeri dodatnega

ročaja 5.

Če izbijalnega klina 8 ni moč vtakniti skozi

pogonsko vreteno, morate vstavno orodje

nekoliko zavrteti.

Potisnite izbijalni klin 8 v smeri dodatnega ročaja

5 in sprostite vstavno orodje iz prijemala za

orodje.

Delovanje

Zagon

f Upoštevajte omrežno napetost! Napetost

vira električne energije se mora ujemati s

podatki na tipski ploščici električnega

orodja. Orodje, ki je označeno z 230 V, lahko

priključite tudi na napetost 220 V.

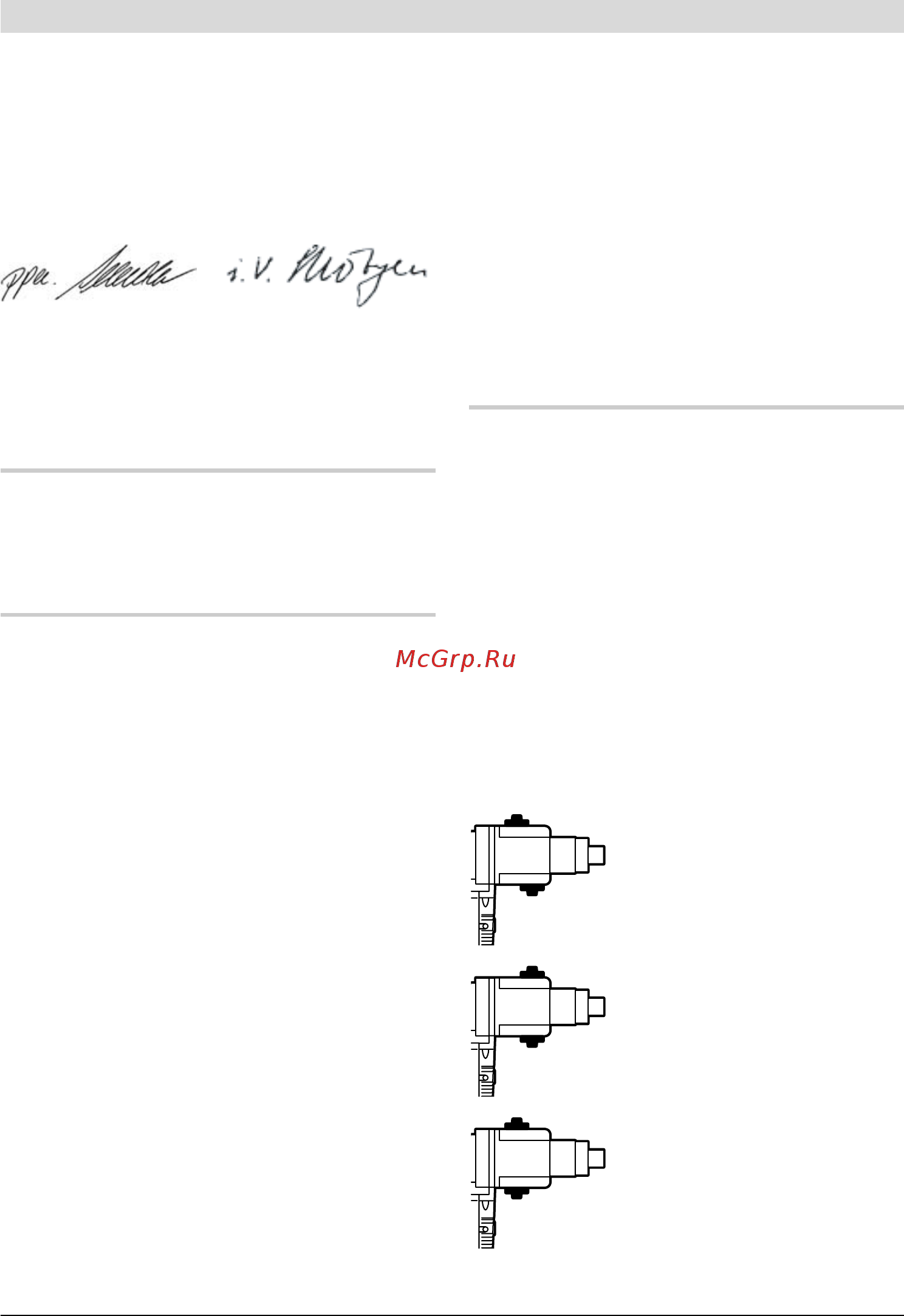

Mehanska izbira stopnje

f Stikalo za izbiro stopnje 3 pritiskajte samo

pri mirujočem električnem orodju.

S stikalom za izbiro stopnje 3 lahko izberete 4

območja števila vrtljajev. Potisnite stikalo za

izbiro stopnje 3 navzdol, potisnite ga v skladu s

stikalno shemo in pustite, da zaskoči v končni

poziciji.

Stopnja I:

Nizko število vrtljajev: za delo z

velikim vrtalnim premerom.

Stopnja II:

Srednje število vrtljajev.

Stopnja III:

Srednje število vrtljajev.

Dr. Egbert Schneider

Senior Vice President

Engineering

Dr. Eckerhard Strötgen

Head of Product

Certification

OBJ_BUCH-516-001.book Page 72 Thursday, September 13, 2007 11:24 AM
