1 609 929 M59 | (13.9.07) Bosch Power Tools
78 | Hrvatski
Tehnička dokumentacija se može dobiti kod:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
01.08.2007, Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Montaža
Dodatna ručka
f Vaš električni alat koristite samo s dodat-
nom ručkom 5.
Uvijte dodatnu ručku 5 u navoj 4 na glavi
prijenosnika.
Zamjena alata (vidjeti sliku A)
f Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.
U stezač alata 1 mogu se izravno umetnuti alati za
bušenje sa Morse konusom MK3. Za svrdla sa
Morse konusom MK2 koristite redukcijsku
čahuru 9.
Kod toga pazite da unutarnji i vanjski Morse
konus budu bez masnoća.
Primjena alata za bušenje sa cilindričnom drškom
moguća je sa steznom glavom sa zupčastim
vijencem 11. U tu svrhu navrnite konusni trn 10
na steznu glavu sa zupčastim vijencem 11 i
utaknite konusni trn sa redukcijskom čahurom 9
u stezač alata 1.
f Kod primjene Morse konusa, odnosno
konusnog trna ne koristite silu. To može
dovesti do oštećenja steznog alata i
korištenog alata.
Utaknite klin za izbijanje 8 u otvor 2, tako da je
zaobljena strana okrenuta prema dodatnoj ručci
5.
Ako se klin za izbijanje 8 ne može utaknuti kroz
pogonsko vreteno, okrenite malo radni alat.
Pritisnite klin za izbijanje 8 u smjeru dodatne
ručke 5 i otpustite radni alat iz stezača alata.
Rad
Puštanje u rad
f Pridržavajte se mrežnog napona! Napon
izvora struje mora se podudarati s podacima
na tipskoj pločici električnog alata.
Električni alati označeni s 230 V mogu raditi
i na 220 V.

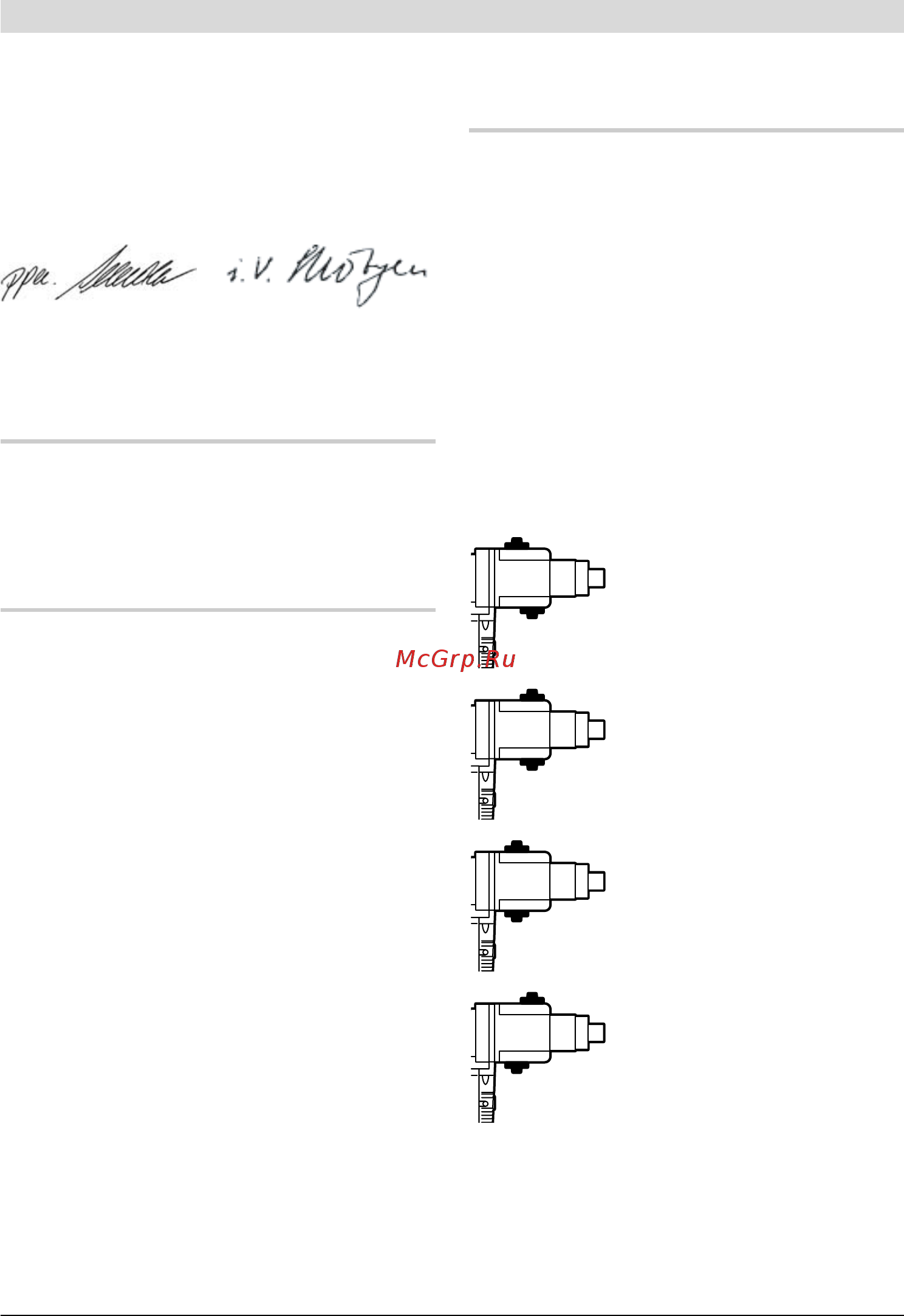

Mehaničko biranje brzina
f Prekidač za biranje brzina 3 pritisnite samo
u stanju mirovanja električnog alata.
Sa prekidačem za biranje brzina 3 možete
prethodno odabrati 4 područja broja okretaja.
Pritisnite prekidač za biranje brzina 3 prema
dolje, pomaknite ga prema shemi i pustite da
uskoči u dotični krajnji položaj.
Brzina I:
Niže područje broja okretaja; za
radove sa velikim promjerima
bušenja.
Brzina II:
Srednje područje broja
okretaja.
Brzina III:
Srednje područje broja
okretaja.
Brzina IV:
Više područje broja okretaja; za
radove sa malim promjerima
bušenja.
Ako se prekidač za biranje brzina 3 ne može
pomaknuti do graničnika, okrenite malo
pogonsko vreteno sa svrdlom.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Head of Product
Certification
OBJ_BUCH-516-001.book Page 78 Thursday, September 13, 2007 11:24 AM
