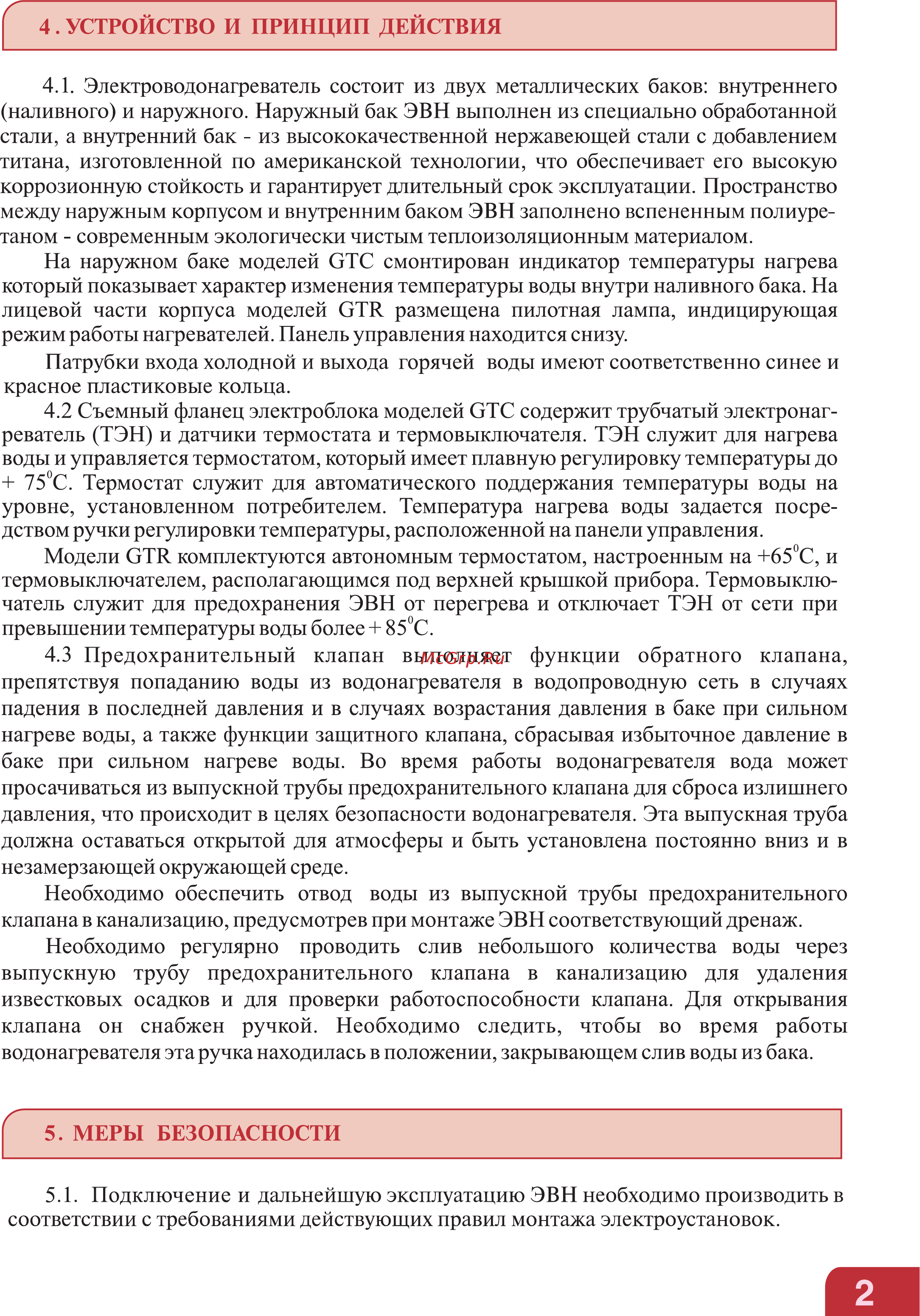

4 УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ 4 1 Электроводонагреватель состоит из двух металлических баков внутреннего наливного и наружного Наружный бак ЭВН выполнен из специально обработанной стали а внутренний бак из высококачественной нержавеющей стали с добавлением титана изготовленной по американской технологии что обеспечивает его высокую коррозионную стойкость и гарантирует длительный срок эксплуатации Пространство между наружным корпусом и внутренним баком ЭВН заполнено вспененным полиуре таном современным экологически чистым теплоизоляционным материалом На наружном баке моделей СТС смонтирован индикатор температуры нагрева который показывает характер изменения температуры воды внутри наливного бака На лицевой части корпуса моделей СТК размещена пилотная лампа индицирующая режим работы нагревателей Панель управления находится снизу Патрубки входа холодной и выхода горячей воды имеют соответственно синее и красное пластиковые кольца 4 2 Съемный фланец электроблока моделей СТС содержит трубчатый электронаг реватель ТЭН и датчики термостата и термовыключателя ТЭН служит для нагрева воды и управляется термостатом который имеет плавную регулировку температуры до 75 С Термостат служит для автоматического поддержания температуры воды на уровне установленном потребителем Температура нагрева воды задается посре дством ручки регулировки температуры расположенной на панели управления Модели СТК комплектуются автономным термостатом настроенным на 65 С и термовыключателем располагающимся под верхней крышкой прибора Термовыклю чатель служит для предохранения ЭВН от перегрева и отключает ТЭН от сети при превышении температуры воды более 85 С 4 3 Предохранительный клапан выполняет функции обратного клапана препятствуя попаданию воды из водонагревателя в водопроводную сеть в случаях падения в последней давления и в случаях возрастания давления в баке при сильном нагреве воды а также функции защитного клапана сбрасывая избыточное давление в баке при сильном нагреве воды Во время работы водонагревателя вода может просачиваться из выпускной трубы предохранительного клапана для сброса излишнего давления что происходит в целях безопасности водонагревателя Эта выпускная труба должна оставаться открытой для атмосферы и быть установлена постоянно вниз и в незамерзающей окружающей среде Необходимо обеспечить отвод воды из выпускной трубы предохранительного клапана в канализацию предусмотрев при монтаже ЭВН соответствующий дренаж Необходимо регулярно проводить слив небольшого количества воды через выпускную трубу предохранительного клапана в канализацию для удаления известковых осадков и для проверки работоспособности клапана Для открывания клапана он снабжен ручкой Необходимо следить чтобы во время работы водонагревателя эта ручка находилась в положении закрывающем слив воды из бака 5 МЕРЫ БЕЗОПАСНОСТИ 5 1 Подключение и дальнейшую эксплуатацию ЭВН необходимо производить в соответствии с требованиями действующих правил монтажа электроустановок
