Предупреждение

Автомобиль предназначен для эксплуатации на сжа-

том природном газе (метане) давлением до 20 МПа

(200 кгс/см

) или бензине с октановым числом не менее

92, рекомендованное топливо АИ-95.

Принцип работы газового оборудования

Управление распределенным впрыском при работе на газе

осуществляется дополнительным электронным блоком

управления (ЭБУ) газовой системы питания посредством

электромагнитных клапанов на баллоне и редукторе, подачи

газа через электромагнитные форсунки с корректировкой

подачи газа по данным, получаемым с датчиков давления

и температуры газа, и данным, полученным от ЭБУ двига-

теля системы топливоподачи на бензине.

Управление выбора вида топлива выполняется выключате-

лем вида топлива, установленным на панели управления ав-

томобиля.

Выключатель вида топлива

Выключатель вида топлива A с индикатором уровня давления

состоит из одного трехцветного и 4-х зеленых светодиодов.

Трехцветный индикатор отображает режим питания двига-

теля газом или бензином. Четыре светодиода указывают на

уровень давления газа.

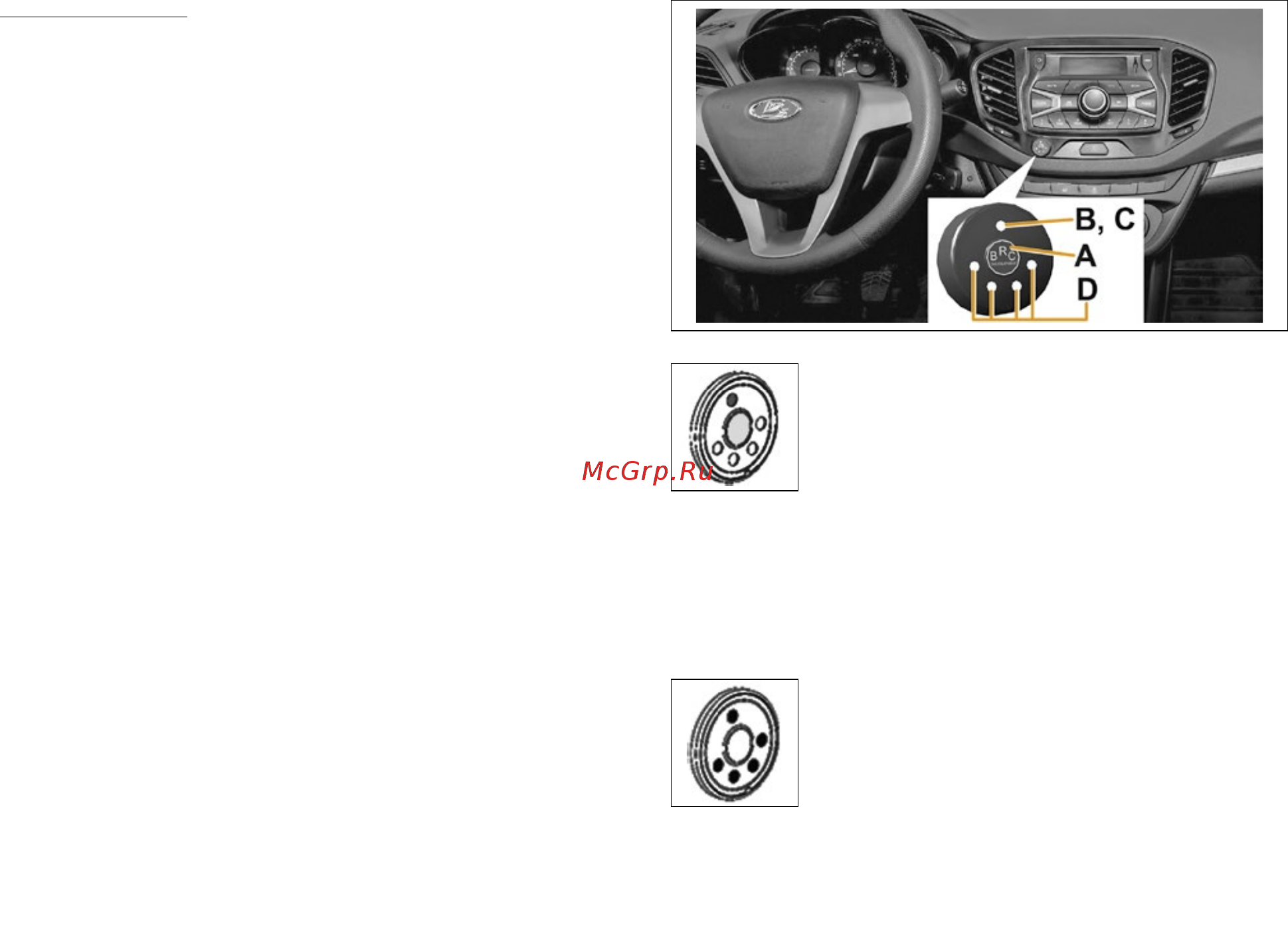

Обозначения индикации выключателя вида топлива:

B – красный индикатор «бензин»;

C – зеленый индикатор «газ»;

B, C – оранжевый индикатор «перехода» или «ошибки»;

D – индикация уровня газа в баллоне.

При работе системы в режиме питания дви-

гателя бензином – в верхней части выключа-

теля загорается индикатор В красного цвета,

а все четыре светодиода уровня давления D

выключены.

Переход с бензина на газ происходит только при нажатом

выключателе вида топлива. Индикатор B из красного пере-

ключается на постоянно горящий индикатор С зеленого цве-

та. Уровень давления газа в системе отображается количе-

ством включенных индикаторов D.

При режиме питания двигателя на КПГ на

выключателе вида топлива с зеленым инди-

катором С загораются 4 светодиода, ото-

бражающие уровень давления КПГ в системе

(1 включенный светодиод соответствует дав-

лению 5 МПа, 2 светодиода – соответственно

10 МПа и т.д.). Мигающий зеленый светодиод сигнализирует

о давлении в системе меньше 2 МПа.
