Элементы управления и разъемы

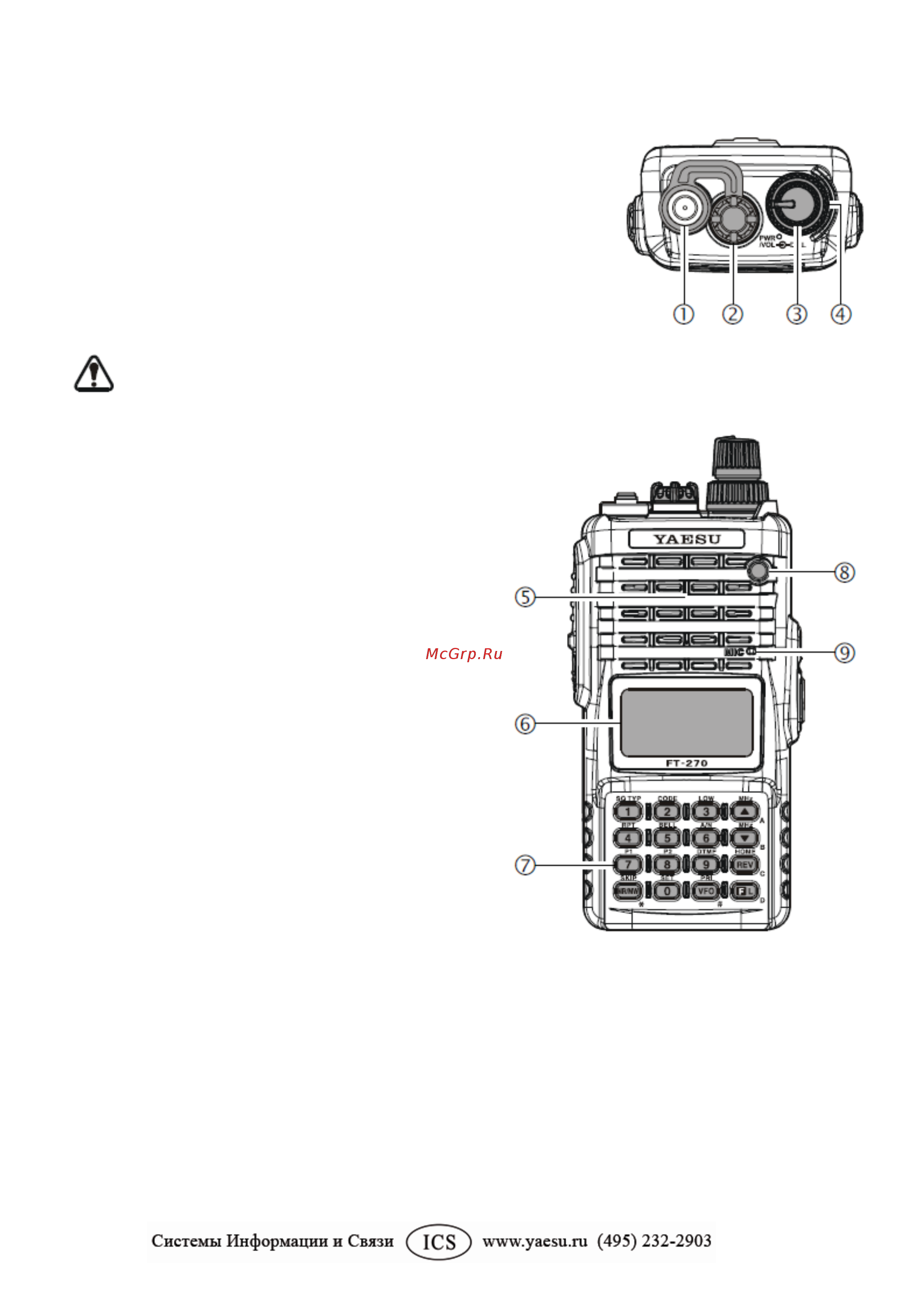

Элементы управления и разъемы верхней и передней панелей

1. Разъем для установки антенны

Подсоедините к этому разъему гибкую резиновую антенну,

входящую в комплект поставки радиостанции (или любую другую

антенну с сопротивлением 50 Ом).

2. Разъем MIC/SP (МИКРОФОН/ГРОМКОГОВОРИТЕЛЬ)

Этот миниатюрный разьем имеет четыре контактных штырька,

служащих для заземления и подсоединения микрофона, наушников

и тангенты PTT.

Запрещается погружать радиостанцию FT-270R в воду, если разъем MIC/SP не защищен

пластиковой заглушкой.

3. Регулятор VOL/PWR (ГРОМКОСТЬ/ПИТАНИЕ)

Вращайте этот регулятор по часовой стрелке, чтобы

включить радиостанцию и увеличить громкость.

Вращение против часовой стрелки до щелчка

приведет к выключению радиостанции.

4. Регулятор DIAL (ВЫБОР КАНАЛА)

Этот вращающийся переключатель с 20

фиксированными положениями предназначен для

настройки рабочей частоты, а также для выбора меню

и выполнения некоторых других задач.

5. Громкоговоритель

Расположение встроенного громкоговорителя указано

соответствующей цифрой.

6. Жидкокристаллический дисплей

На дисплее отображаются символы заданных рабочих

настроек, описанных на следующей странице.

7. Клавиатура

Эти 16 кнопок служат для вызова различных важных

функций радиостанции FT-270R. Назначение кнопок

подробно описано на следующих страницах.

8. Световой индикатор TX/BUSY

(ПЕРЕДАЧА/ЗАНЯТ)

Когда шумоподавитель открыт, этот индикатор горит зеленым светом, а во время передачи цвет

индикатора становится красным.

9. Микрофон

Расположение микрофона указано соответствующей цифрой.
