Однофазные ИБП серии ЕА900(ll) RT 1кВА − 10кВА

3.2.3. Подключение одиночного ИБП.

Внимание!

Перед подключением убедитесь, что параметры вашего источника бесперебойного питания,

включая амплитуду, частоту и мощность нагрузки, соответствуют параметрам входной

питающей сети. При обнаружении несоответствий − обратитесь к местной энергетической

организации. В противном случае несоответствие может привести к возникновению пожара.

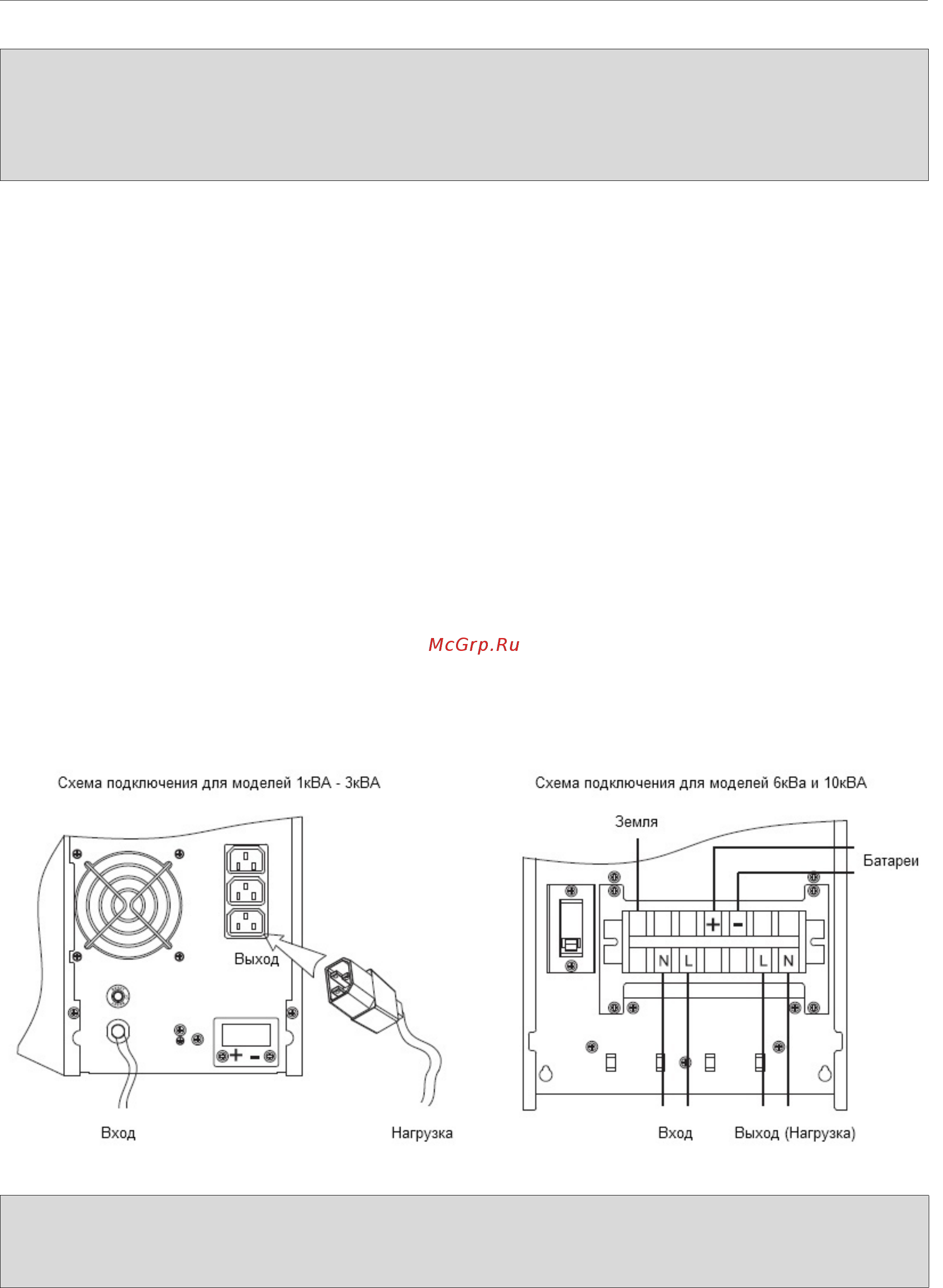

На рисунке ниже представлены схемы подключения источников бесперебойного питания к внешней сети и

схемы подключения нагрузки к ИБП.

У моделей ИБП номинальной мощностью 1кВА − 3кВА для подключения внешнего электропитания

используется стандартный сетевой шнур. Нагрузка к ИБП подключается непосредственно в выходные

розетки, расположенные на задней панели источника бесперебойного питания. Тип и количество

выходных розеток зависит от модели вашего источника. Производитель ИБП оставляет за собой право

менять тип и количество розеток без предварительного уведомления.

У моделей ИБП номинальной мощностью 6кВА и 10кВА для подключения внешнего электропитания и

нагрузки используется блок контактов (клеммы). Кабели для подключения в комплект поставки не входят и

приобретаются пользователем отдельно.

Подключение ИБП мощностью 6кВА и 10кВА осуществляется в соответствии со следующими

обозначениями клемм на клеммной колодке (см. рисунок ниже).

INPUT – входное напряжение.

OUTPUT − выходное напряжение.

L − фазный провод.

N − нейтральный провод.

PE − провод заземления.

У моделей номинальной мощностью 6кВА и 10кВА на клеммной колодке клеммы для подключения

аккумуляторных батарей используются как для ИБП, работающих от внешних АКБ (маркировка LCDH в

наименовании) так и для ИБП со встроенными АКБ (маркировка LCDS). Более подробно информация о

подключении внешних аккумуляторных батарей представлена в пункте 3.4. настоящего руководства. Для

ИБП со встроенными батареями (маркировка LCDS в наименовании) для подключения дополнительных

батарей лучше использовать специальный разъем, расположенный на задней панели источника.

Внимание!

После подключения ИБП еще раз внимательно проверьте правильность и надежность всех

электрических соединений.
