ИБП серии L900Pro 1 кВА – 3 кВА

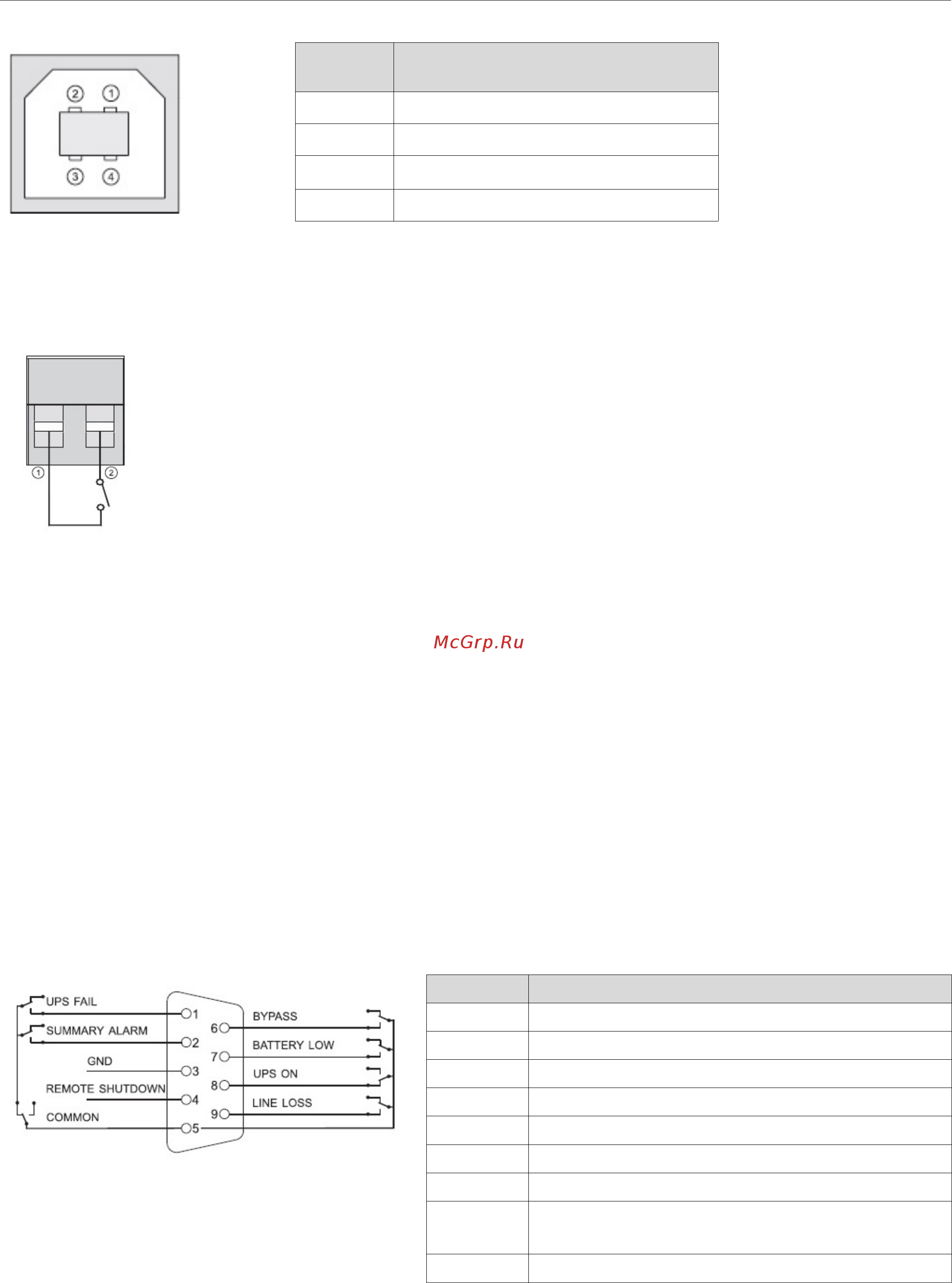

Порт USB.

Контакт Назначение

1 + 5V

2 Data +

Data −

4 Земля

4.2. Порт аварийного отключения EPO (опция).

EPO (Emergency Power Off) − порт аварийного отключения питания нагрузки. EPO обеспечивает

незамедлительное обесточивание подключенного к ИБП оборудования. Порт расположен на задней панели

ИБП. Схема подключения показана ниже.

В нормальном режиме работы контакт 1 и контакт 2 порта замкнуты. В случае

возникновения чрезвычайных ситуаций, когда необходимо быстро отключить по

энергоснабжению нагрузку, нужно разорвать связь между контактами 1 и 2, вынув

ответную часть из разъема порта EPO.

4.3. Дополнительные средства мониторинга.

Ваш источник бесперебойного питания слот INTELLIGENT SLOT, который предназначен для установки

дополнительных средств мониторинга, таких как: SNMP карта и карта сухих контактов. Для установки карт

выключать ИБП не обязательно. Последовательно выполните следующие действия:

1. Отвинтите крепежные винты и снимите крышку слота.

2. Вставьте плату (карта SNMP, плата сухих контактов AS400 или карта RS485) по направляющим.

3. Установите на место крепежные винты.

SNMP адаптер (опция).

SNMP адаптер − это устройство, позволяющее подключить ИБП к локальным (глобальным) компьютерным

сетям Ethernet. Адаптер поддерживает обмен данными по протоколу SNMP и позволяет просматривать

информацию о состоянии ИБП через сеть Internet с помощью любого распространенного HTTP-браузера.

Карта сухих контактов AS400 (опция).

Карта AS400 предназначена для преобразования внутренних сигналов ИБП в сигналы интерфейса «Сухие

контакты» с гальванической развязкой. Карта обеспечивает передачу от ИБП аварийных сигналов, а также

информацию о режиме работы ИБП. Кроме этого на карте реализовано дополнительное аварийное

отключение, которое работает параллельно с основным интерфейсом EPO на задней панели ИБП. В таблице

ниже представлено назначение контактов карты.

Контакт Назначение

PIN1 Замкнуто: Неисправность ИБП

PIN2 Замкнуто: Сигнал тревоги

PIN3 Земля

PIN4 Удаленное отключение

PIN5 Общий

PIN6 Замкнуто: Режим статического байпаса

PIN7 Замкнуто: Низкий заряд батарей

PIN8

Замкнуто: Нормальный режим

Разомкнуто: Режим статического байпаса

PIN9 Замкнуто: Нет входного напряжения

Для получения дополнительных сведений по опциональным картам мониторинга обращайтесь к поставщику

ИБП или в сервисный центр.
