Трехфазные ИБП серии ЕА900(II)-33

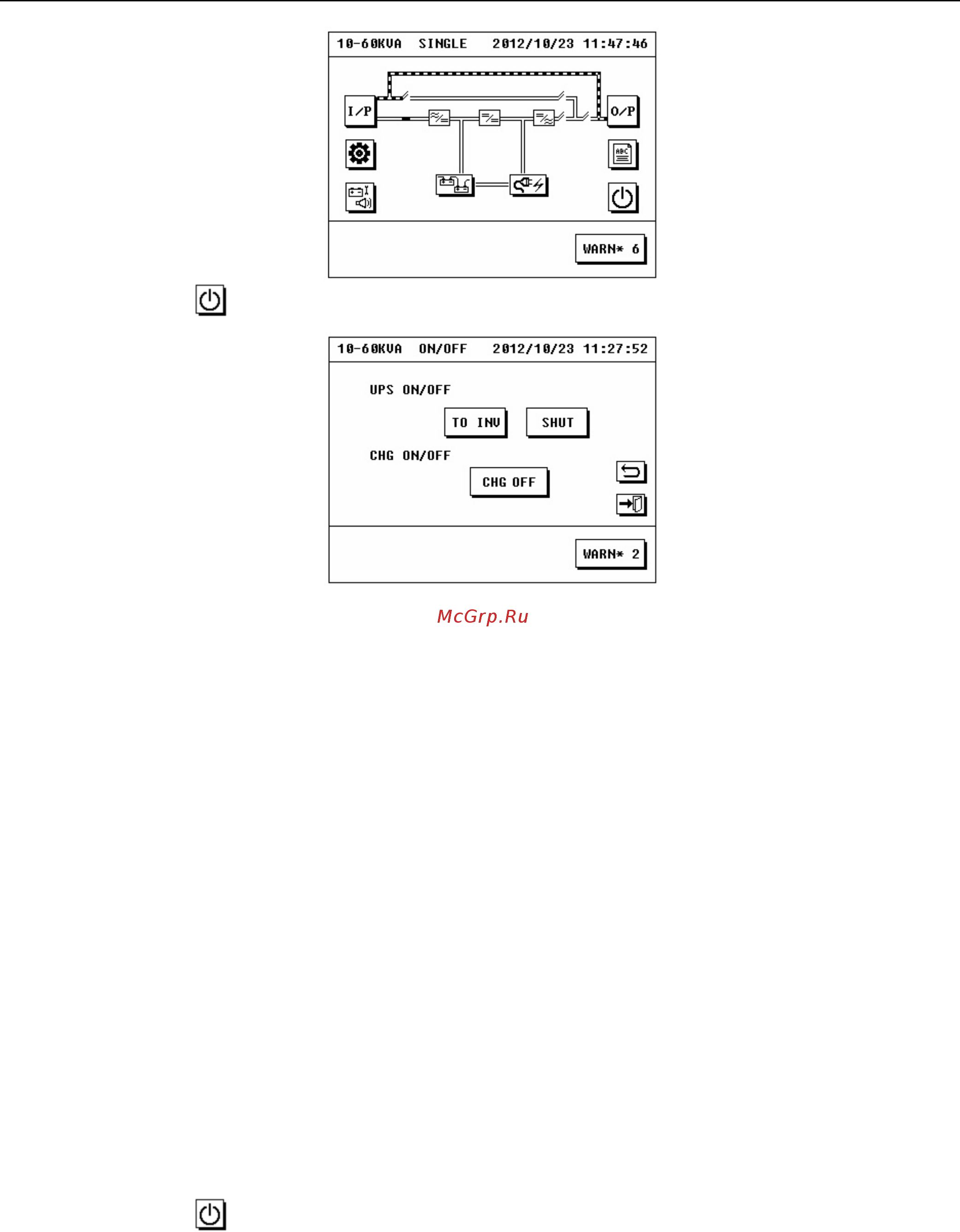

6. Нажмите на значок (вкл/выкл) в меню основного интерфейса, появится следующее меню
7. Нажмите на значок “SHUT”, а затем подтвердите сделанный выбор. Данным действие вы перевели ИБП в
режим ожидания.
8. Выключите автоматический выключатель входа “INPUT BREAKER”.
9. Выключите автоматический выключатель байпаса “BYPASS BREAKER”. При этом LCD-дисплей через
несколько секунд должен погаснуть. ИБП полностью отключен и находится в режиме сервисного байпаса,
питание нагрузки при этом не прерывалось.
10. В случае если ваш ИБП работает от встроенных аккумуляторных батарей, то после выполнения пункта 9,
LCD дисплей не отключится. Для принудительного отключения LCD дисплея дождитесь пока остановятся
вентиляторы и повторите действия пунктов 6 и 7
3.5.2 Переключение ИБП из режима сервисного байпаса в нормальный режим.
1. Включите автоматический выключатель входа байпаса “BYPASS BREAKER”.Вентиляторы ИБП должны
начать работать, включится LCD-дисплей.
2. Включите автоматический выключатель входа выпрямителя “INPUT BREAKER”
3. Убедитесь в том, что ИБП находится в режиме статического байпаса. Если по какой либо причине
ИБП стартует в нормальном режиме, переведите его в режим статического байпаса вручную (пункт
3.2.5 данного руководства)
4. Включите автоматический выключатель выхода “OUTPUT BREAKER” Теперь нагрузка запитана
параллельно по цепи ручного байпаса и по цепи статического байпаса.
5. Включите автоматический выключатель батарей (только для ИБП с внешними АКБ)
6. Отключите автоматический выключатель сервисного байпаса. Теперь нагрузка запитана только по цепи
статического байпаса.
7. Поставьте на место защитную панель, при этом сообщение об ошибке “сервисная панель снята” должно
исчезнуть.
8. Нажмите на значок (вкл/выкл) в меню основного интерфейса, а затем в появившемся меню нажмите
“INV ON”.Последовательно запустятся выпрямитель ИБП, затем инвертор ИБП, произойдет синхронизация
выходного напряжения инвертора ИБП с напряжением байпаса, запустится зарядное устройство и ИБП
перейдет в нормальный режим работы.
30
