4. Устройство и принцип работы
4.1. Инверторы состоят из следующих основных частей:
корпуса с размещёнными внутри платами инвертирования;
входных проводов с зажимами типа «крокодил» для подключения
к аккумулятору 12 / 24В.
Корпус состоит из металлической крышки-кожуха и основания, соединенных
винтами.
Входные провода (1×16мм
2
) медными наконечниками с помощью болтов
присоединены к клеммам инвертора; провода различаются по цвету
изолирующих трубок на зажимах типа «крокодил»: для подключения
к положительному контакту аккумулятора – цвет красный, к отрицательному -
черный. Обозначение полярности «+» и « - » также указано на табличке возле
клемм инвертора.
Вход и выход инвертора имеют гальваническую развязку.
Инвертор имеет вентиляторную систему принудительного воздушного
охлаждения. Вентиляторы начинают работать сразу после включения инвертора
и через некоторое время вращение вентиляторов прекращается (тестовый
режим), далее включение вентиляторов происходит при температуре радиатора
(внутри корпуса) выше 40ºС. Скорость вращения вентиляторов автоматически
регулируется и зависит от мощности нагрузки.

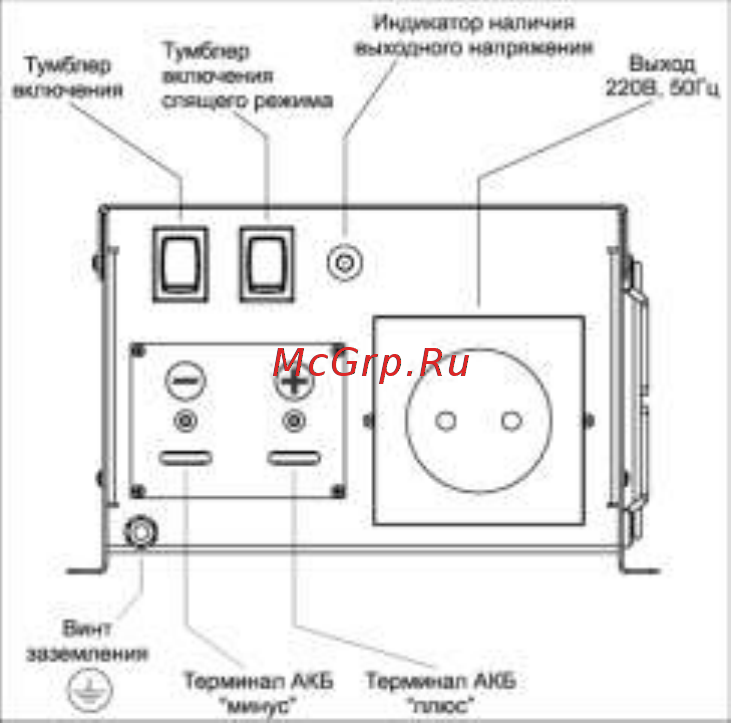

4.2. На лицевой панели инвертора расположены (см. Рис.1):
выходная розетка 220В;
общий выключатель (1 – Вкл, 0 – Выкл);
индикатор напряжения 220В (показывает наличие напряжения 220В
на розетке инвертора);
переключатель режима: «Активный» - «Спящий» (1 – «Активный»,
0 – «Спящий»);
клеммы для подключения входных проводов;
болт защитного заземления.
Рис.1.
4
монтажа, подключения и эксплуатации с отклонениями от требований,
установленных настоящем Руководстве;
нарушения комплектности поставки, в т. ч. отсутствия настоящего
Руководства.
11.4 Изготовитель не несет никакой ответственности за любые возможные
последствия в результате неправильного монтажа, подключения или
эксплуатации инвертора.
12. Свидетельство о приемке
Инвертор синусоидальный ИС ______________________№_______________
годен к эксплуатации
______________ ____________ _________________
Дата приемки Штамп ОТК Подпись контролера ОТК
Дата продажи: _________________ Продавец:________________
Изготовитель: ООО «СибКонтакт»,
630047, г. Новосибирск, ул. Даргомыжского,8а, тел/ф. (383)363-31-21
сервисный центр: (383) 286-20-15
www.sibcontact.com, nsk@sibcontact.com
13
