4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

4.1 ИБПС состоит из следующих основных частей:

 корпуса;

 инвертора напряжения постоянного тока в напряжение переменного тока;

 зарядного устройства;

 устройства управления.

На передней панели блока расположены: автоматический выключатель ИБПС; светодиодный индикатор

для отображения режима работы «сеть» или «резерв»; светодиодный индикатор режима заряда АКБ;

тумблер выбора времени переключения ИБПС при исчезновении напряжения сети. На задней панели

блока расположены клеммы для подключения аккумулятора, клеммы для подключения входной и

выходной сети 220В.

4.2 Режимы работы ИБПC

В зависимости от состояния сети ИБПС может работать в различных режимах: сетевом,

автономном.

Режим «СЕТЬ» – режим питания нагрузки энергией сети.

При наличии сетевого напряжения и нагрузки, не превышающей максимально допустимую, ИБПC

работает в сетевом режиме. При этом режиме осуществляется:

- питание нагрузки энергией сети;

- заряд АКБ с помощью интеллектуального 3-х стадийного зарядного устройства;

- контроль напряжения сети.

На передней панели при этом режиме светится светодиод «СЕТЬ» зеленого цвета и светодиод

«ЗАРЯД АКБ» (красным цветом при зарядке АКБ, зелёным цветом, если АКБ заряжен).

Режим «РЕЗЕРВ» – режим питания нагрузки энергией аккумуляторной батареи.

При этом режиме осуществляется:

- питание нагрузки энергией АКБ через модуль инвертора.

На передней панели при этом режиме светится светодиод «СЕТЬ» красного цвета, а светодиод «ЗАРЯД

АКБ» не светится.

5. МЕРЫ БЕЗОПАСНОСТИ

Общая потребляемая мощность нагрузок, подключенных к устройству, не должна превышать

указанную долговременную мощность.

Необходимо бережно обращаться с изделием, нельзя подвергать его механическим повреждениям,

воздействию жидкостей и грязи.

ЗАПРЕЩАЕТСЯ:

- работа изделия без заземления. Корпус ИБПC при работе должен быть заземлен через

соответствующий контакт клеммной колодки;

- работа изделия в помещении со взрывоопасной или химически активной средой, в условиях

воздействия капель или брызг на корпус ИБПС, в условиях запыленности, на открытых (вне

помещения) площадках;

- эксплуатация ИБПС, когда его корпус накрыт каким-либо материалом или на нем, либо рядом с ним

размещены какие-либо приборы и предметы, закрывающие вентиляционные отверстия в корпусе

ИБПС.

Внимание! Внутри корпуса ИБПС имеется опасное напряжение переменного и постоянного тока,

достигающее 400 В. Не пытайтесь проводить техническое обслуживание данного изделия

самостоятельно. Для проведения любых работ по ремонту изделия обращайтесь в сервисный центр.

4

6. ПОДГОТОВКА К РАБОТЕ

6.1 Распакуйте ИБПС, убедитесь в полной комплектации устройства и сохраните коробку для возможной

перевозки блока в будущем. Обратите внимание на внешний вид корпуса ИБПС на предмет отсутствия

внешних повреждений. Обо всех обнаруженных повреждениях сообщите Вашему продавцу.

Внимание! После транспортирования при отрицательных температурах или при перемещении ИБПС

из холода в теплое помещение перед включением следует выдержать его в нормальных климатических

условиях не менее 2-х часов. Не включайте ИБПС при образовании на нем конденсата.

6.2 Установите ИБПС на горизонтальной поверхности в помещении с комнатным микроклиматом в

местах наименее запылённых, исключающих попадание в ИБПС мусора, посторонних предметов.

Располагайте его так, чтобы воздушный поток мог свободно проходить вокруг его корпуса, вдали от воды,

легковоспламеняющихся жидкостей, газов и агрессивных сред. Вокруг блока необходимо оставить зазор

не менее 100 мм.

6.3 Установите автоматический выключатель, расположенный на передней панели, в положение «ВЫКЛ».

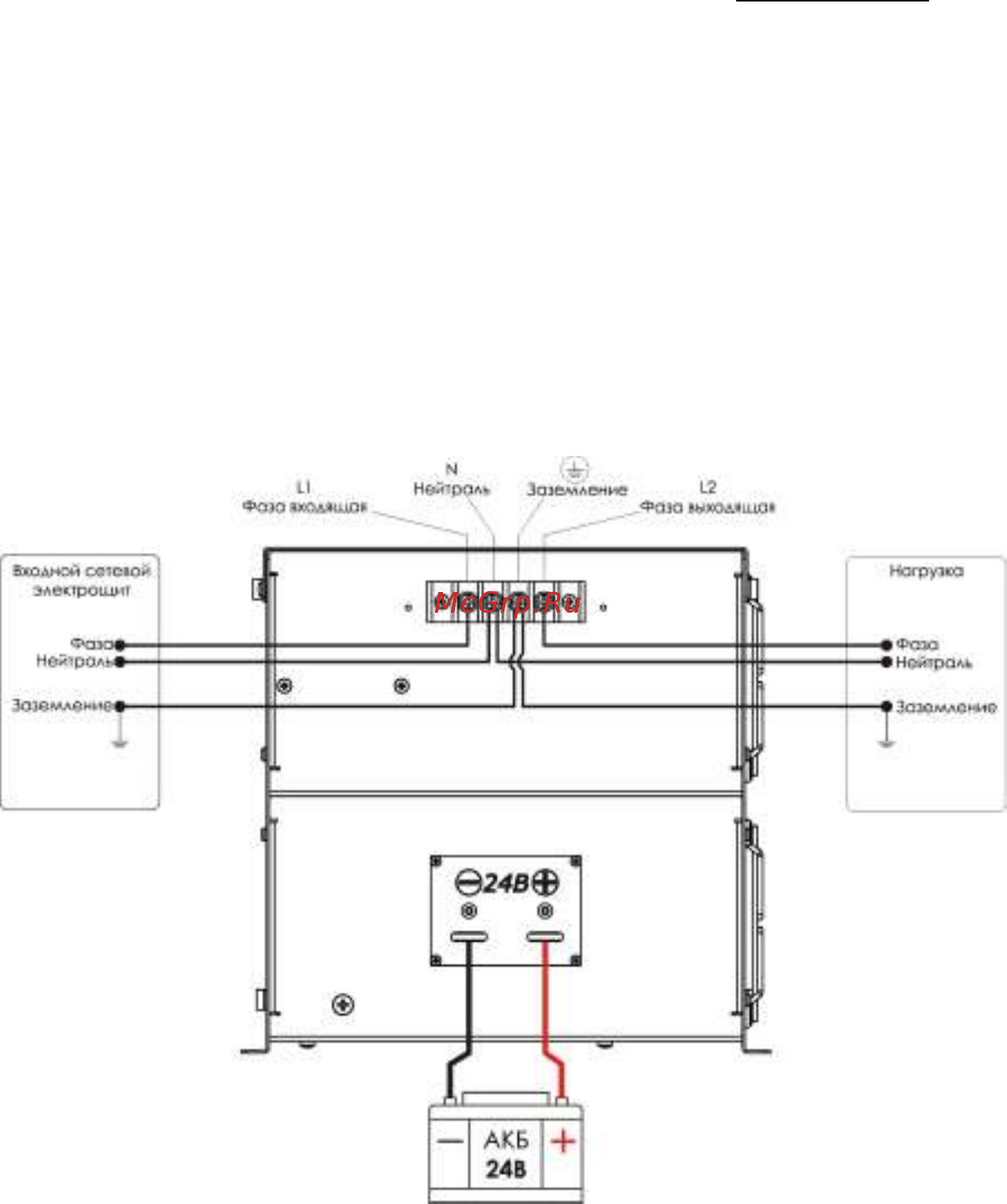

6.4 Проведите подключение ИБПС, предварительно сняв защитный кожух с клеммной колодки, согласно

Рис.1, соблюдая правила электробезопасности.

Внимание! Перед подключением прозвоните нагрузку тестером: фазный и нулевой провода

нагрузки относительно корпуса и защитного заземления на отсутствие короткого замыкания.

Проверьте нагрузку на отсутствие гальванической связи с промышленной сетью: поочередно

«контролькой» (лампочка 40Вт 220В с проводами) проверьте фазный и нулевой провода нагрузки

относительно фазного и нулевого проводов входной промышленной сети на отсутствие свечения

контрольной лампы. При возникновении затруднений рекомендуем обратиться к специалисту.

5
