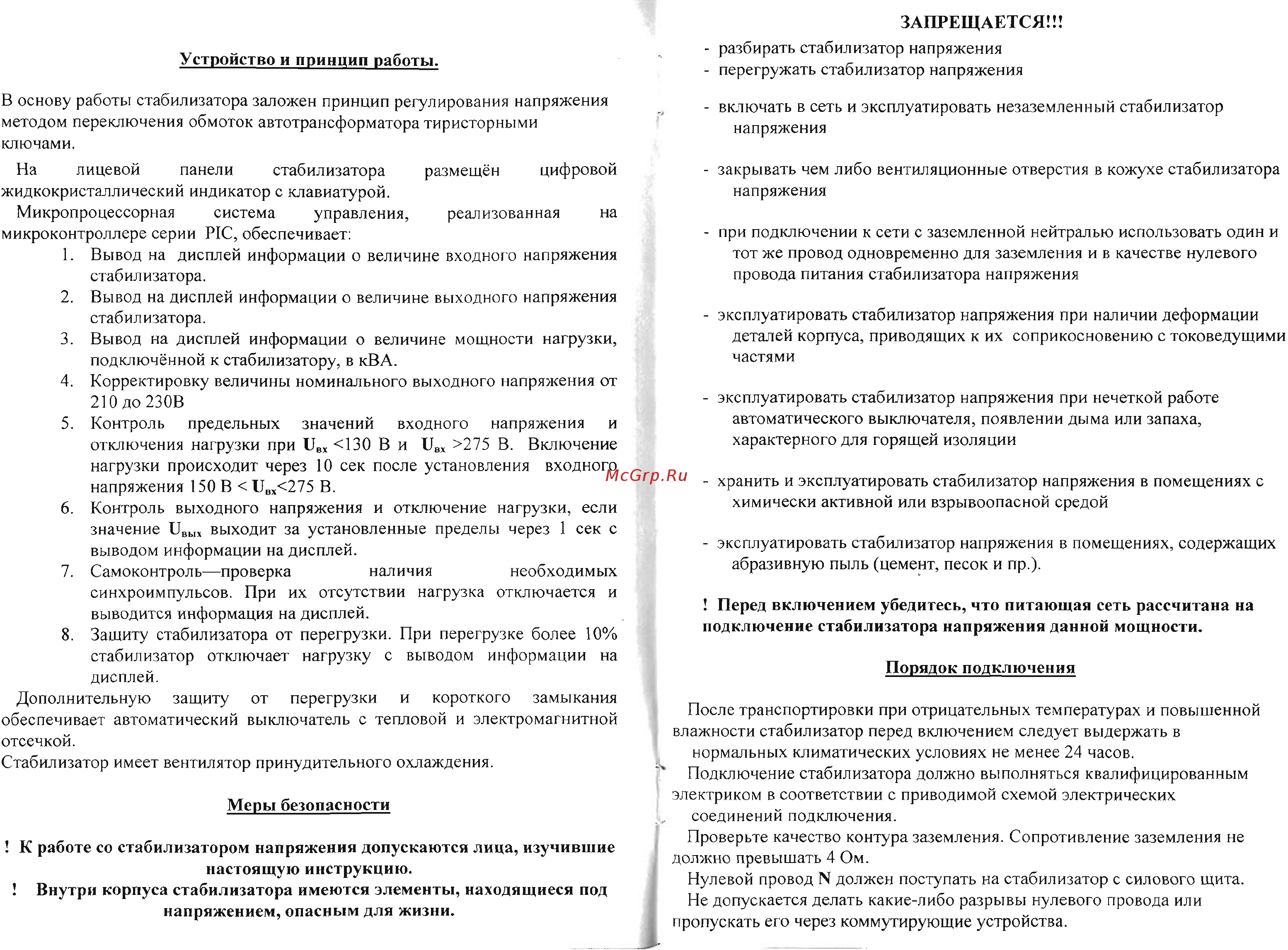

Устройство и принцип работы ЗАПРЕЩАЕТСЯ разбирать стабилизатор напряжения перегружать стабилизатор напряжения В основу работы стабилизатора заложен принцип регулирования напряжения методом переключения обмоток автотрансформатора тиристорными ключами включать в сеть и эксплуатировать незаземленный стабилизатор напряжения На лицевой панели стабилизатора размещён цифровой жидкокристаллический индикатор с клавиатурой Микропроцессорная система управления реализованная на микроконтроллере серии PIC обеспечивает 1 Вывод на дисплей информации о величине входного напряжения стабилизатора 2 Вывод на дисплей информации о величине выходного напряжения стабилизатора 3 Вывод на дисплей информации о величине мощности нагрузки подключённой к стабилизатору в кВА 4 Корректировку величины номинального выходного напряжения от 210 до 230В 5 Контроль предельных значений входного напряжения и отключения нагрузки при UBX 130 В и UBX 275 В Включение нагрузки происходит через 10 сек после установления входного напряжения 150 В UBX 275 В 6 Контроль выходного напряжения и отключение нагрузки если значение UBbIX выходит за установленные пределы через 1 сек с выводом информации на дисплей 7 Самоконтроль проверка наличия необходимых синхроимпульсов При их отсутствии нагрузка отключается и выводится информация на дисплей 8 Защиту стабилизатора от перегрузки При перегрузке более 10 стабилизатор отключает нагрузку с выводом информации на дисплей Дополнительную защиту от перегрузки и короткого замыкания обеспечивает автоматический выключатель с тепловой и электромагнитной отсечкой Стабилизатор имеет вентилятор принудительного охлаждения закрывать чем либо вентиляционные отверстия в кожухе стабилизатора напряжения Меры безопасности К работе со стабилизатором напряжения допускаются лица изучившие настоящую инструкцию Внутри корпуса стабилизатора имеются элементы находящиеся под напряжением опасным для жизни при подключении к сети с заземленной нейтралью использовать один и тот же провод одновременно для заземления и в качестве нулевого провода питания стабилизатора напряжения эксплуатировать стабилизатор напряжения при наличии деформации деталей корпуса приводящих к их соприкосновению с токоведущими частями эксплуатировать стабилизатор напряжения при нечеткой работе автоматического выключателя появлении дыма или запаха характерного для горящей изоляции хранить и эксплуатировать стабилизатор напряжения в помещениях с химически активной или взрывоопасной средой эксплуатировать стабилизатор напряжения в помещениях содержащих абразивную пыль цемент песок и пр Перед включением убедитесь что питающая сеть рассчитана на подключение стабилизатора напряжения данной мощности Порядок подключения После транспортировки при отрицательных температурах и повышенной влажности стабилизатор перед включением следует выдержать в нормальных климатических условиях не менее 24 часов Подключение стабилизатора должно выполняться квалифицированным электриком в соответствии с приводимой схемой электрических соединений подключения Проверьте качество контура заземления Сопротивление заземления не должно превышать 4 Ом Нулевой провод N должен поступать на стабилизатор с силового щита Не допускается делать какие либо разрывы нулевого провода или пропускать его через коммутирующие устройства
