YOSHI-TO.RU-JP - Руководство по эксплуатации 150720-1
11
Инструмент должен быть отключен от источника сжатого воздуха и
разряжен после завершения работы или приостановке работ, а также при
перемещении с одного рабочего места на другое. Отключите инструмент
от пневматической системы и извлеките из него весь крепеж перед
разборкой, ремонтом или изъятием застрявшего крепежа.

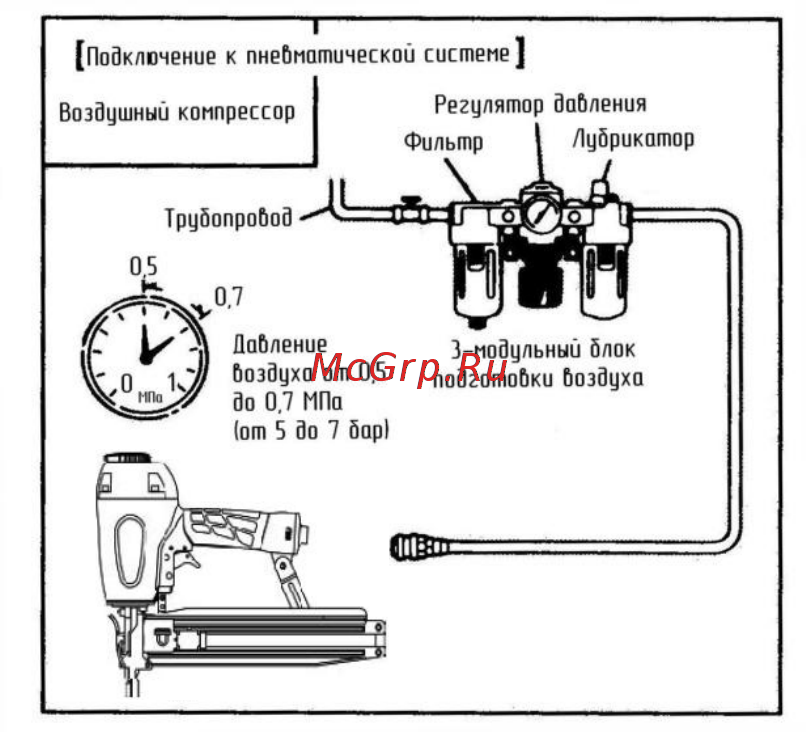

Используйте блок подготовки для обеспечения
требуемого качества воздуха, подаваемого в
инструмент.
Блок подготовки должен состоять из
следующих модулей:
- Фильтр – помогает минимизировать
попадание в инструмент грязи, воды посторонних
частиц.
- Регулятор давления – предназначен для
регулировки необходимого давления сжатого воздуха, подаваемого в инструмент.
- Лубрикатор (маслораспылитель) – предназначен для смазки инструмента, путем
дозированной подачи масла в воздух.
Примечание: Максимальная длина шланга, установленного после блока подготовки,
не должна превышать 5 метров. В противном случае эффективность работы
лубрикатора будет снижена, и инструмент не будет получать необходимое количество
смазки.
