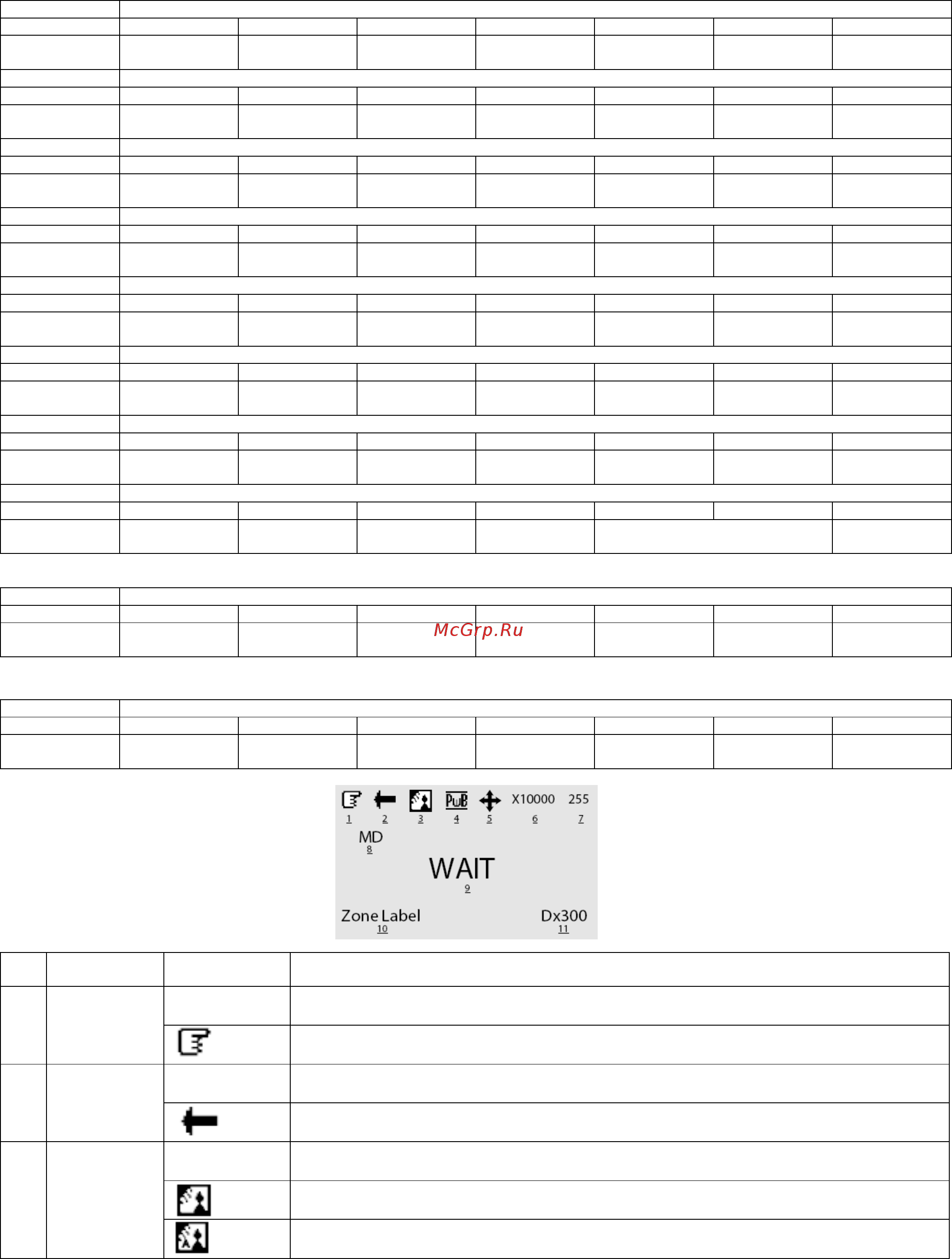

7
5. ПРОТОКОЛ СВЯЗИ
Байтовый формат PELCO "D" -RS-485, 2400 бит/с, 1 стартовый бит, 8 информационных битов,1 стоповый бит, нет четности
Сообщение о команде
Функция Масштабирование Tele
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x00 0x20 0x00 0x00 Контрольная
сумма
Функция Масштабирование Wide
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x00 0x40 0x00 0x00 Контрольная
сумма
Функция Фокус близко
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x01 0x00 0x00 0x00 Контрольная
сумма
Функция Фокус далеко
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF CamID 0x00 0x80 0x00 0x00 Контрольная
сумма
Функция Вкл./выкл меню
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x40 0x00 0x00 0x00 Контрольная
сумма
Функция Включение питания
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x88 0x00 0x00 0x00 Контрольная
сумма
Функция Выключение питания
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x08 0x00 0x00 0x00 Контрольная
сумма
Функция Pelco D Stop
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x00 0x00 Не имеет значения Контрольная
сумма
Клавиатура Pelco (95+ рисунок)
Функция Вкл./выкл меню
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x00 0x23 0x00 0x5F Контрольная
сумма
Клавиатура V/D (Заданное значение + 98)
6. ЭКРАННОЕ МЕНЮ
Описание экранного меню
Справа представлено экранное меню:
"ND": нет отображения
ФУНКЦИЯ ЭКРАННОЕ
МЕНЮ
ОПИСАНИЕ
ND Режим автоматической фокусировки 1 Фокус
Режим ручной фокусировки
ND Нет перевернутого экрана 2 Зеркало
Экран переворачивается влево или вправо
ND Компенсация заднего света выключена
Режим компенсации заднего света
3 Задний свет
Режим автоматической компенсации заднего света
Экранное меню 1, 2, 3, 4, 5, 6, 8, 9, 11 исчезает через 5 секунд. "ND": нет отображения
Функция Вкл./выкл меню
BYTE 1 BYTE 2 BYTE 3 BYTE 4 BYTE 5 BYTE 6 BYTE 7
СООБЩЕНИЕ 0xFF ID камеры 0x00 0x03 0x00 0x62 Контрольная
сумма
