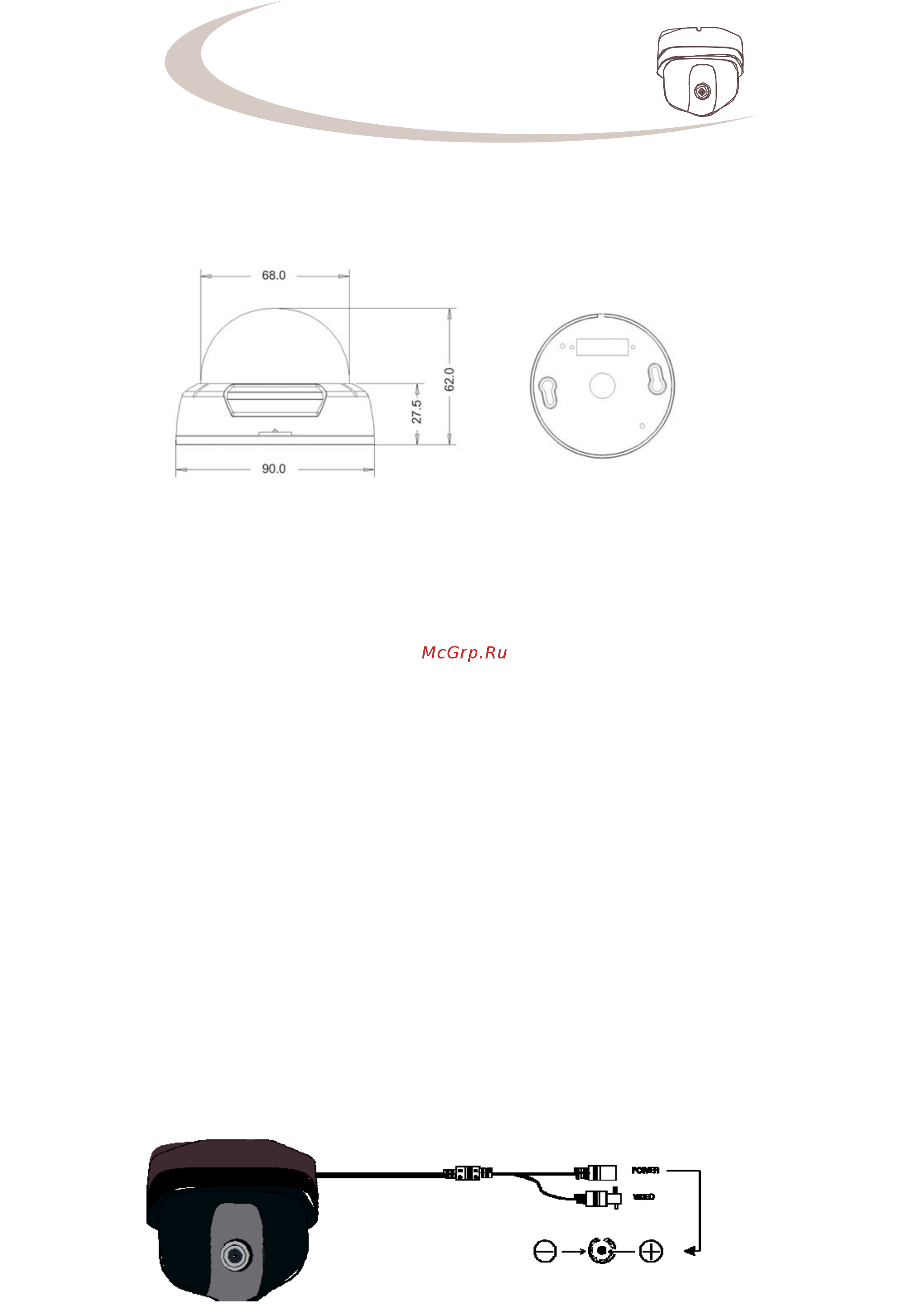

Габаритные

размеры

■

Установка

1. Монтаж основания камеры



Снимите прозрачный купол, открутив крепежное кольцо



Установите основание камеры к крепкой поверхности используя 2 винта.

2. Подключение питания и установка нагрузки монитора



Для питания камеры требуется DC12V/300mA.



Установите входную нагрузку монитора на 75 Ом.

3. Настройка положения модуля камеры



Ослабьте винты, удерживающие кронштейн камеры и настройте положение модуля.



Убедитесь что винты кронштейна затянуты.

4. Установка купола камеры



Установите на место прозрачный купол и затяните крепежное кольцо.

■

Подключения

ЧЕРНО-БЕЛАЯ КУПОЛЬНАЯ

ВИДЕОКАМЕРА

MDC-7120F / MDC-7110F
