Iron Logic Z-2 USB MF Инструкция по эксплуатации онлайн
Назначение:
Адаптер компьютерный Z-2USB MF (настольный) предназначен
для работы с картами стандарта Mifare 13.56Mhz (чтение/запись).
Особенности адаптера:
- чтение/запись кода карточек 13,56 МГц- Mifare Ultralight, 1K, 4K
- возможность обновления "FirmWare" пользователем.
- применение для дисконтных и платежных систем, СКУД, иден-
тификации, персонализации и других проектов использующих
RFID технологии.
- комплект разработчика SDK-Z2USB MF позволяет быстро осво-
ить работу с картами Mifare.
Характеристики:
- Идентификаторы: карты стандарта Mifare Ultralight, 1K, 4K
- Дальность считывания карт/брелков- до 4 см:
- Интерфейс связи с компьютером: USB
- Удалённость адаптера от компьютера, не более 3 м
- Подтверждение считывания карты: сигнал зуммера, двухцветный
светодиод
- Напряжение питания: по USB
- Размеры: 110х80х27 мм.
Работа адаптера
В рабочем состоянии горит красный светодиод, сигнализируя о на-
личии питания.
При внесении в поле действия считывателя PROXIMITY-карты,
происходит передача ее идентификационного номера на адаптер,
светодиод кратковременно меняет цвет на зелёный и звучит сигнал
зуммера. При удержании карточки в поле считывания горит зелё-
ный светодиод. По кабелю USB тип и номер карточки передаётся в
компьютер.
Монтаж и порядок подключения:
-Установите адаптер в удобном для считывания карточек месте.
Удалённость от компьютера определяется длиной кабеля USB, иду-
щего в комплекте поставки.
-Установите диск из комплекта в ПК.
-Подключите адаптер через USB к ПК.
-Windows обнаружит новое устройство
-Установите драйвера
После этого на компьютере появится дополнительный виртуальный
СОМ-порт.

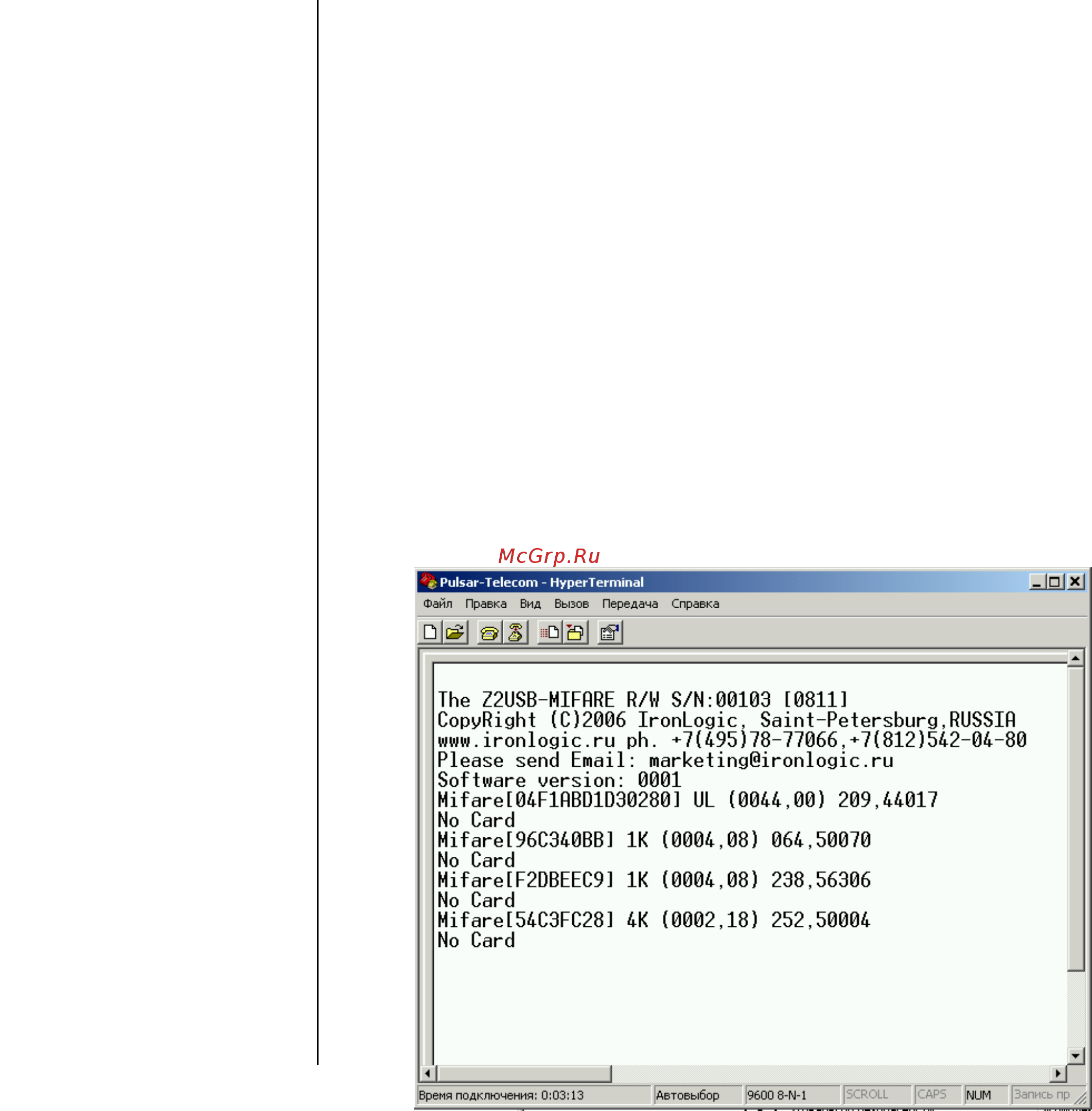

При подключении в окне программы Hyper Terminal выводится
наименование стандарта карты и номер в формате Wiegand26. Для
последовательных портов нужно настроить следующие параметры
связи: скорость – 9600, бит-8, чётность-нет, стоповые биты-1,
управление потоком-нет. Для вывода на экран программы данных об
изделии ( серийный номер S/N:) нажмите клавишу на клавиатуре ПК
«I»
У каждого адаптера свой серийный номер, который необходим при
обновлении "FirmWare" изделия пользователем.
