Работа с OSD меню

Операции в меню выполняются мини-джойстиком, расположенным в ниж-

ней части корпуса камеры. Доступ в подменю (если напротив выбранной пози-

ции есть значок  ) осуществляется нажатием на мини-джойстик, а навигация -

его смещением вверх или вниз. Изменение значения выбранной позиции меню

производится смещением мини-джойстика влево или вправо. По окончании вы-

полнения всех настроек переместите курсор к пункту EXIT и нажмите на мини-

джойстик.

После монтажа камеры и перед настройкой ее параметров произведите настрой-

ку угла обзора и фокусировку камеры на том объекте, за которым камера будет

производить наблюдение. Настройка угла обзора и фокуса производится двумя

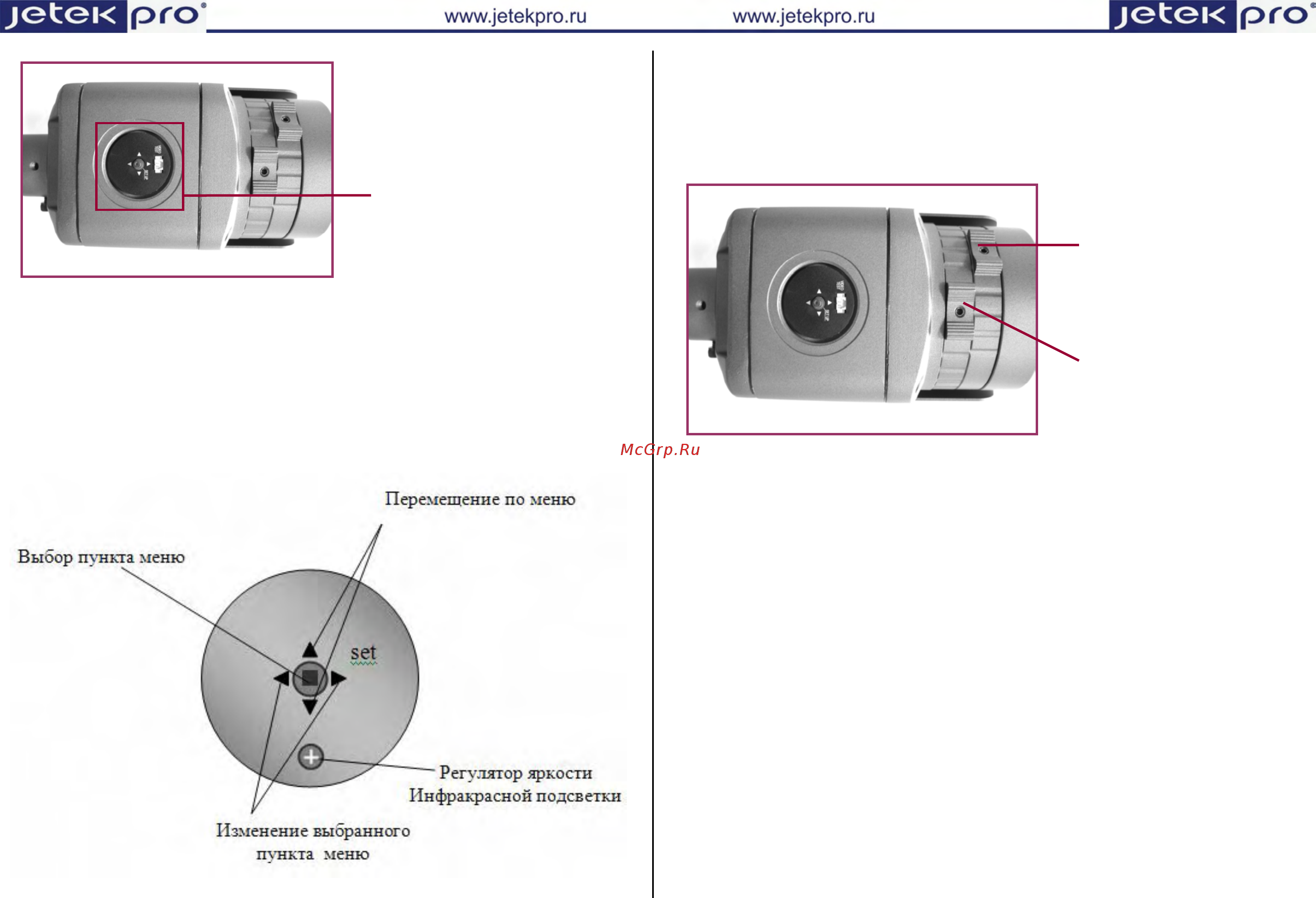

кольцами на корпусе камеры, как показано на рисунке:

Кольцо регулировки

фокуса камеры

Мини-джойстик доступа к

экранному меню (OSD)

Доступ к экранному меню и н

а-

вигация по нему производятся с

помощью кнопок, расположен-

ных на корпусе камеры под за-

щитной крышкой

Кольцо регулировки угла

обзора камеры
