13
В любом случае питающий шнур должен располагаться таким образом, чтобы ни в
одной его точке не достигалась температура на 50°С выше температуры окружающей.
ВНИМАНИЕ!
Не используйте бытовые удлинители и т.п. для соединения с сетью, поскольку
они могут перегреться и воспламениться.
Оборудование обязательно должно быть заземлено. Изготовитель не несет
никакой ответственности, если это условие не выполнено.
При повреждении электрического шнура, его замену должен производить
квалифицированный специалист сервисной службы.
В случае замены шнура питания необходимо использовать только шнуры,
обеспечивающие работу при имеющейся нагрузке и температуре эксплуатации. Кроме
того, необходимо, чтобы провод заземления (желто-зеленый) был на 20 мм длиннее,
чем другие. На данном оборудовании применяется шнур сечением: 3 х 0,75 мм2 .
НАСТРОЙКА НА РАЗЛИЧНЫЕ ТИПЫ ГАЗА
Если тип газа, который Вы будете использовать, отличается от того, на который
настроена Ваша газовая варочная поверхность (см. маркировку на нижней стороне
газовой варочной поверхности), необходимо заменить газовые жиклеры. Делают это
следующим образом:
• Снимите поддерживающие решетки для посуды и выньте рассекатели горелок с
колпачками из гнезд;

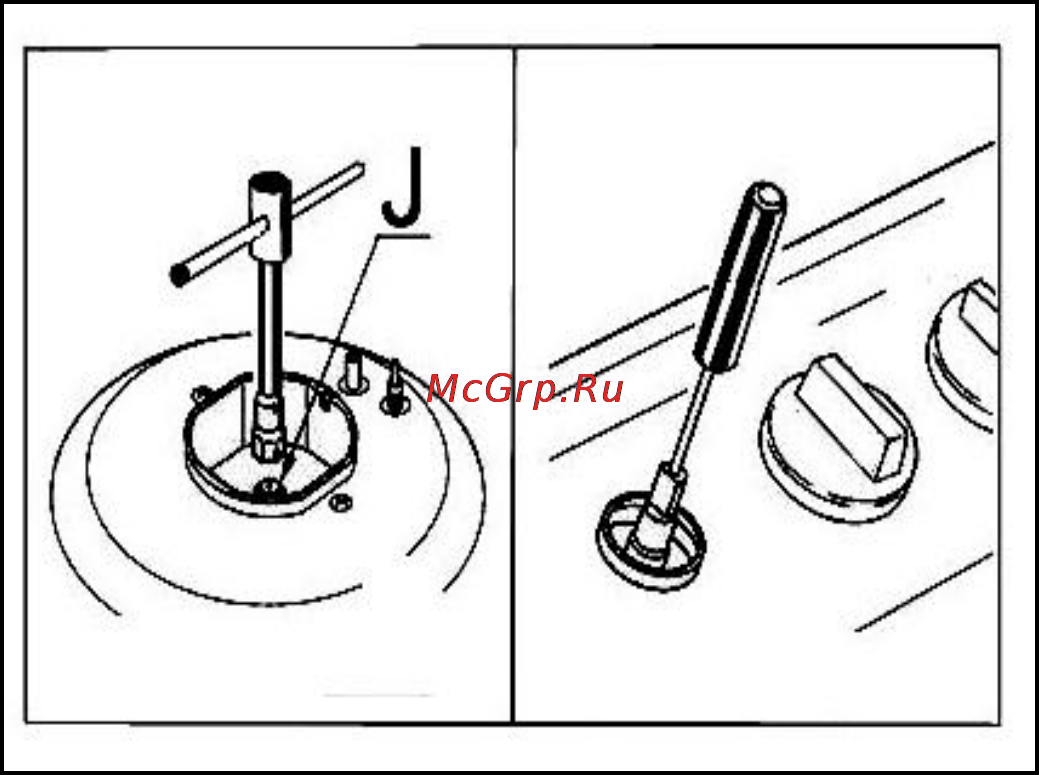

• Выверните жиклеры «J» (см. рис. 9) торцевым ключом на 7 мм и замените их
подходящими (см. таблицу
«Диаметры жиклеров, мм»). Жиклеры маркируются указанием диаметра отверстия в
миллиметрах в верхней части жиклера;
• Аккуратно соберите все компоненты газовой варочной поверхности в обратном
порядке.
Напоминаем: если давление газа отличается от указанного в таблице,
необходимо установить подходящий регулятор давления в соответствии с
местными стандартами пользования газовой сетью.
Регулировка поступления воздуха в горелки
Такая регулировка не требуется.
Регулировка минимального
пламени
Эта регулировка производится после
замены жиклеров или при
необходимости. Последовательность
действий при регулировке
следующая:
• Зажгите горелку и поверните ручку
управления газовой горелкой до
положения «Минимальное пламя»
• Снимите ручку управления с
вентиля.
• Вставьте маленькую отвертку с
плоским жалом в
Рис. 9
