DSL-2750U Беспроводной маршрутизатор ADSL2+
с поддержкой 3G/LTE/Ethernet WAN и USB-портом
Руководство пользователя
Рекомендации по использованию маршрутизатора
11. Выберите значение Динамический IP в списке Тип соединения.
12. Выберите значение LAN3 в списке Интерфейс.
13. В разделе VLAN установите флажок Использовать VLAN.
14. В поле VLAN ID введите значение 20.
15. Нажмите кнопку Применить.

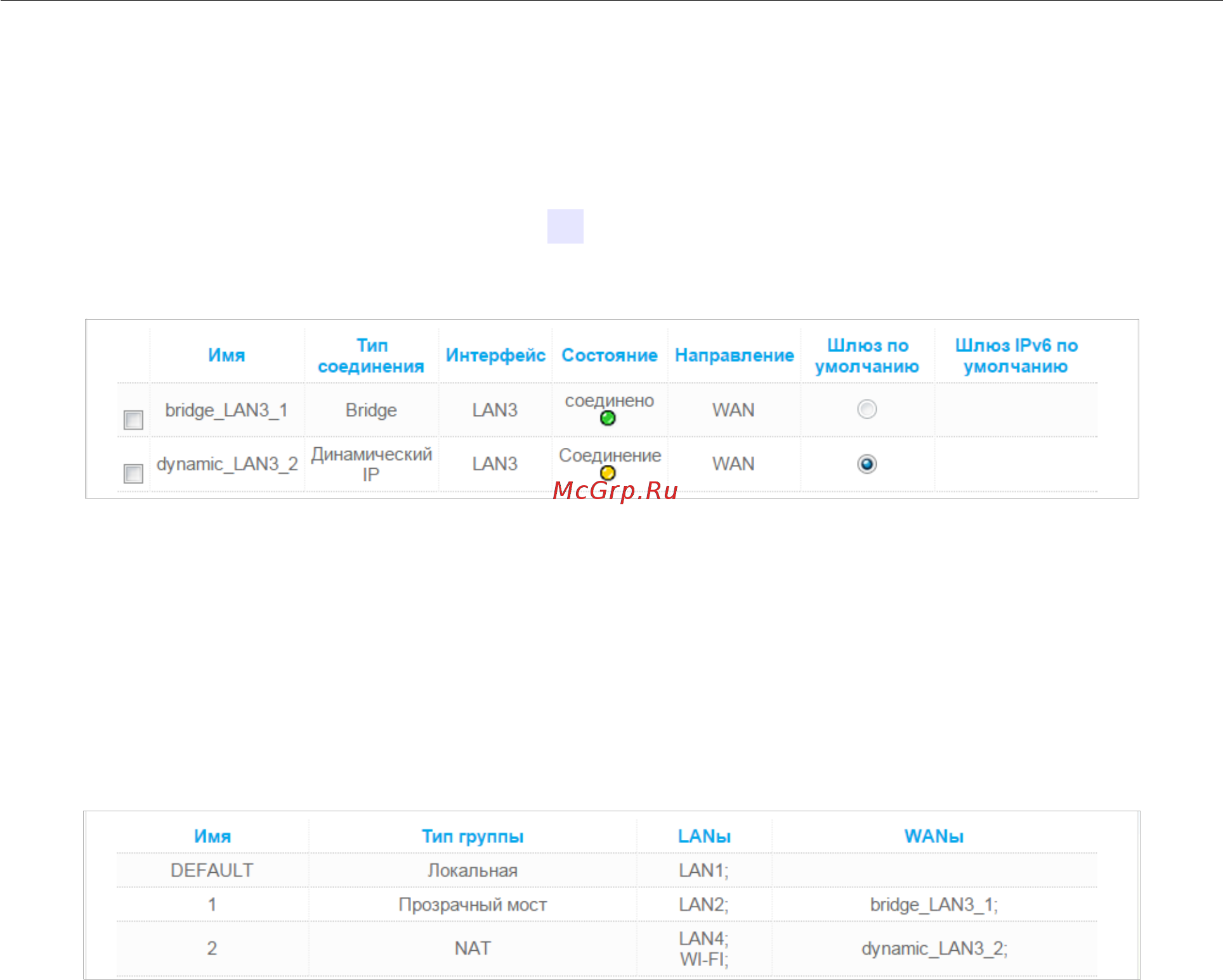

Рисунок 135. Два WAN-соединения для одного физического интерфейса.
16. Перейдите на страницу Дополнительно / Группирование интерфейсов.
17. Создайте группу, содержащую созданное WAN-соединение с типом Bridge и порт
LAN 2.
18. Создайте еще одну группу, содержащую созданное WAN-соединение с типом
Динамический IP, порт LAN 4 и беспроводной интерфейс.
Рисунок 136. Группы интерфейсов для созданных WAN-соединений.
19. Сохраните настройки маршрутизатора.
Страница 191 из 195
