DSL-2750U Беспроводной маршрутизатор ADSL2+
с поддержкой 3G/LTE/Ethernet WAN и USB-портом
Руководство пользователя
Настройка маршрутизатора

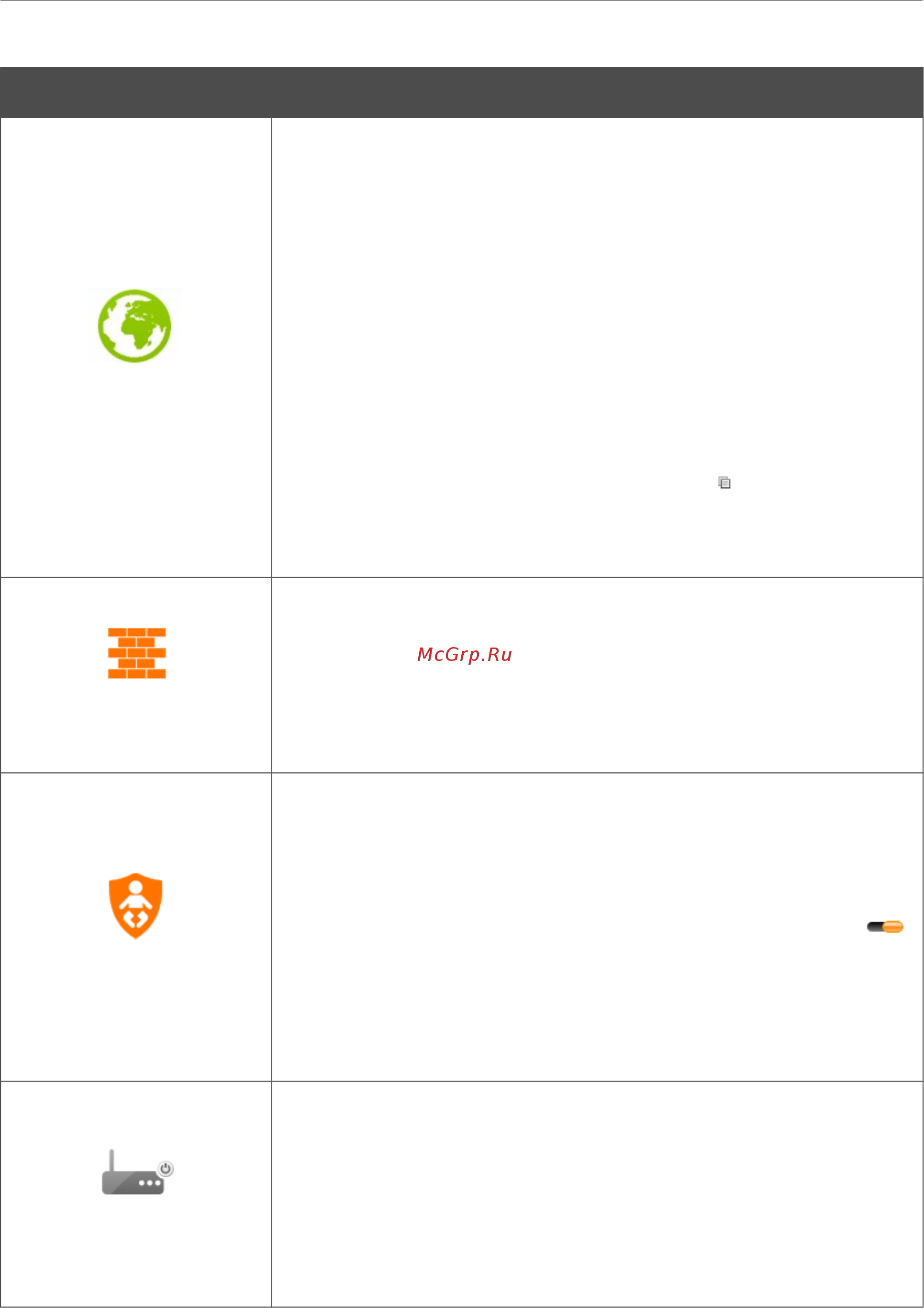

На интерактивной схеме представлены следующие элементы:
Элемент Описание
Интернет
Элемент Интернет отображает информацию об активном
соединении. Наведите указатель мыши на пиктограмму, чтобы
переключить активное соединение, удалить существующие
соединения или добавить новые.
Если кабель, предоставленный Вашим провайдером, подключен
к WAN-порту маршрутизатора, в левой части отображается
название активного соединения, полученный или заданный IP-
адрес, а также MAC-адрес этого соединения. Для Ethernet WAN-
соединения Вы можете изменить MAC-адрес в режиме
редактирования или клонировать MAC-адрес одного из
подключенных устройств, наведя указатель мыши на
пиктограмму Клонировать MAC-адрес ( ).
В правой части отображается текущая скорость передачи
данных и общий объем принятых данных.
Брандмауэр
Элемент Брандмауэр отображает количество активных
правил IP-фильтра. Наведите указатель мыши на пиктограмму,
чтобы просмотреть список правил IP-фильтра, удалить
существующие правила или добавить новые, быстро
переключить режим фильтрации для соответствующего
правила.
Контроль
Элемент Контроль отображает количество
запрещенных/разрешенных сайтов. Наведите указатель мыши
на пиктограмму, чтобы просмотреть список сайтов, удалить
существующие записи или добавить новые.
Используйте переключатель Вкл/Выкл URL-фильтр ( ),
чтобы включить или выключить URL-фильтр.
Используйте раскрывающийся список в правой части, чтобы
быстро переключить режим работы: запретить доступ к сайтам
из списка или разрешить доступ только к сайтам из списка.
Устройство
Элемент Устройство схематично изображает Ваше
устройство. Наведите указатель мыши на правый верхний угол
пиктограммы, чтобы отобразить системное меню, с помощью
которого можно перезагрузить устройство, создать резервную
копию конфигурации, сбросить настройки маршрутизатора к
заводским установкам, обновить программное обеспечение,
завершить работу с web-интерфейсом.
Страница 41 из 195
