58
питании программа сохранит данные и безопасно выключит оборудование подключенное
к ИБП.
На рисунке 9-1 изображены контакты порта RS-232, а в таблице 3 приводится описание
функций контактов.

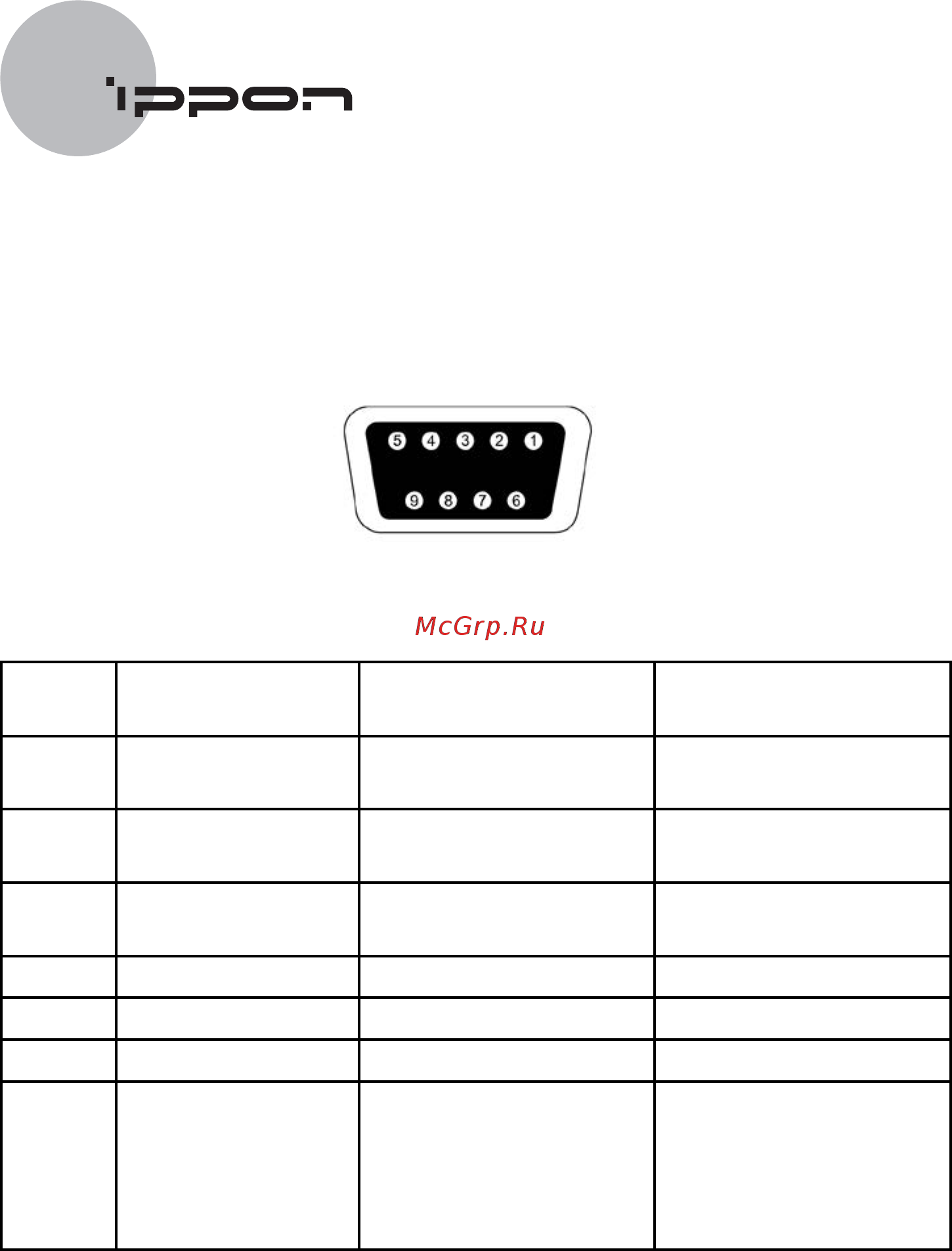

Рисунок 9-1. Коммуникационный порт RS-232 (Разъем DB-9)
Таблица 3. Назначение контактов порта RS-232
№
контакта
Название
сигнала
Функция Направление
относительно ИБП
1
Сигнал низкого уровня
батареи
Выход
2
RxD Передача внешнему
устройству
Выход
3
TxD Получение от внешнего
устройства
Вход
5 GND Общий сигнал —
7 Не задействован —
8 Сигнал на батарею Выход
9
Питание постоянного
тока (+12 В)
Контакт подключен
через джампер к контак-
ту 2 of SNMP разъема
Выход
