5
Глава 3: Ознакомление с внешними элементами устройства (на
примере TL-SG1024)
1) Передняя панель и светодиодные индикаторы

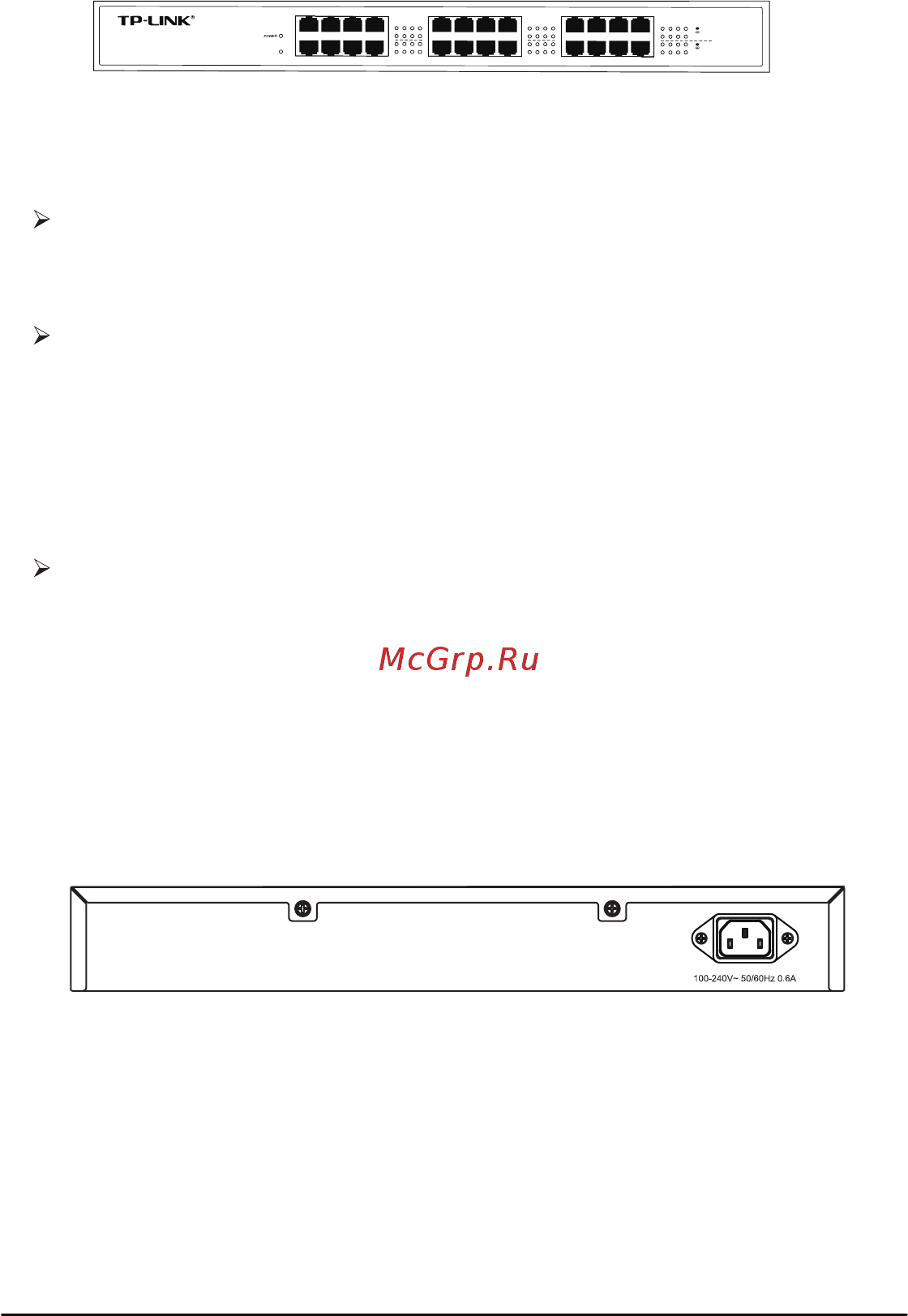

Рисунок 3-1 Схема передней панели и светодиодов коммутатора
TL-SG1024
Светодиод Power (Питание): Данный индикатор загорается при
включении коммутатора.
Светодиоды Link/Act 1000Мб/с: Один светодиодный индикатор
будет гореть зеленым цветом, когда какое-либо 1000Мб/с
устройство подключено к соответствующему порту. Он будет мигать
при передаче или получении данных по этому соединению.
Светодиоды
Link/Act 10/100Мб/с: Один светодиодный
индикатор будет гореть зеленым цветом, когда какое-либо
10/100Мб/с устройство подключено к соответствующему порту. Он
будет мигать при передаче или получении данных по этому
соединению.
2) Задняя панель
Рисунок 3-2 Схема задней панели коммутатора TL-SG1024
На задней панели коммутатора TL-SG1024 расположена только
электрическая розетка, а именно розетка переменного тока.
Подсоедините один конец сетевого шнура сюда, а другой конец к
сетевой розетке.
2
4
6
8
1
3
5
7
10
12
14
16
9
11
13
15
18
20
22
24
17
19
21
23
L
i
n
k
L
i
n
k
A
c
t
A
c
t
1000Mbps
1000Mbps
2
4
6
8
1
3
5
7
9
11
13
15
10
12
14
16
20
17
19
21
23
18
22
24
T
L
-
S
G
1
0
2
4
2
4
-
P
o
r
t
G
i
g
a
b
i
t
E
t
h
e
r
n
e
t
S
w
i
t
c
h
F
A
N
