Рисунок 2-7 (А) Шаблон крепления камеры II типа (Б) Шаблон

крепления камеры III типа

2. Ослабьте три винта на краю купола с помощью

прилагаемой отвертки, чтобы снять купол.

3. Прикрепите монтажную платформу камеры II/III

типа на потолок и закрепите их шурупами.

Type II Camera：

Type I Camera：

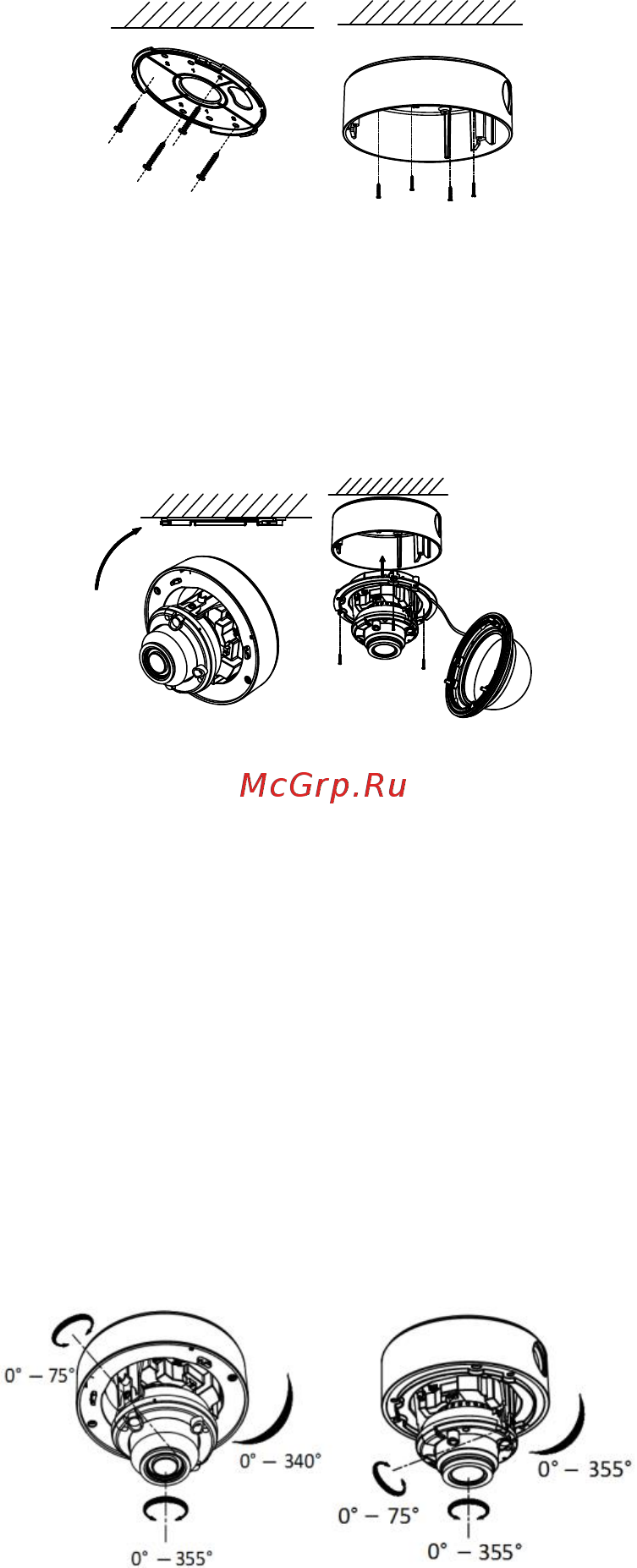

Рисунок 2-8 (Слева) Крепление монтажной платформы

камеры II типа (Справа) Крепление монтажной платформы

камеры III типа

4. Проложите кабель через отверстие для него.

5. Совместите камеру с монтажной платформой и

затяните установочные винты, чтобы закрепить

камеру на монтажной платформе.

Type II Camera：

Type I Camera：

Рисунок 2-9 Установка камеры на потолок (Слева) Камера

IIтипа (Справа) Камера IIIтипа

6. Подключите видео кабель к монитору и

подключите кабель питания к источнику питания.

7. Настройте камеру согласно Рисунку 2-10 для

получения оптимального угла.

1) Настройте камеру согласно Рисунку 2-10 для

получения оптимального угла.

2) Поверните в горизонтальной плоскости для

регулировки поворота.

3) Ослабьте винт для регулировки наклона.

4) Поверните в наклонной плоскости для

регулировки наклона.

5) Затяните винт для регулировки наклона.

6) Поверните камеру, чтобы отрегулировать угол

вращения объектива.

Рисунок 2-10 3-х осевая установка (Слева) Камера IIтипа

(Справа) Камера IIIтипа
