12

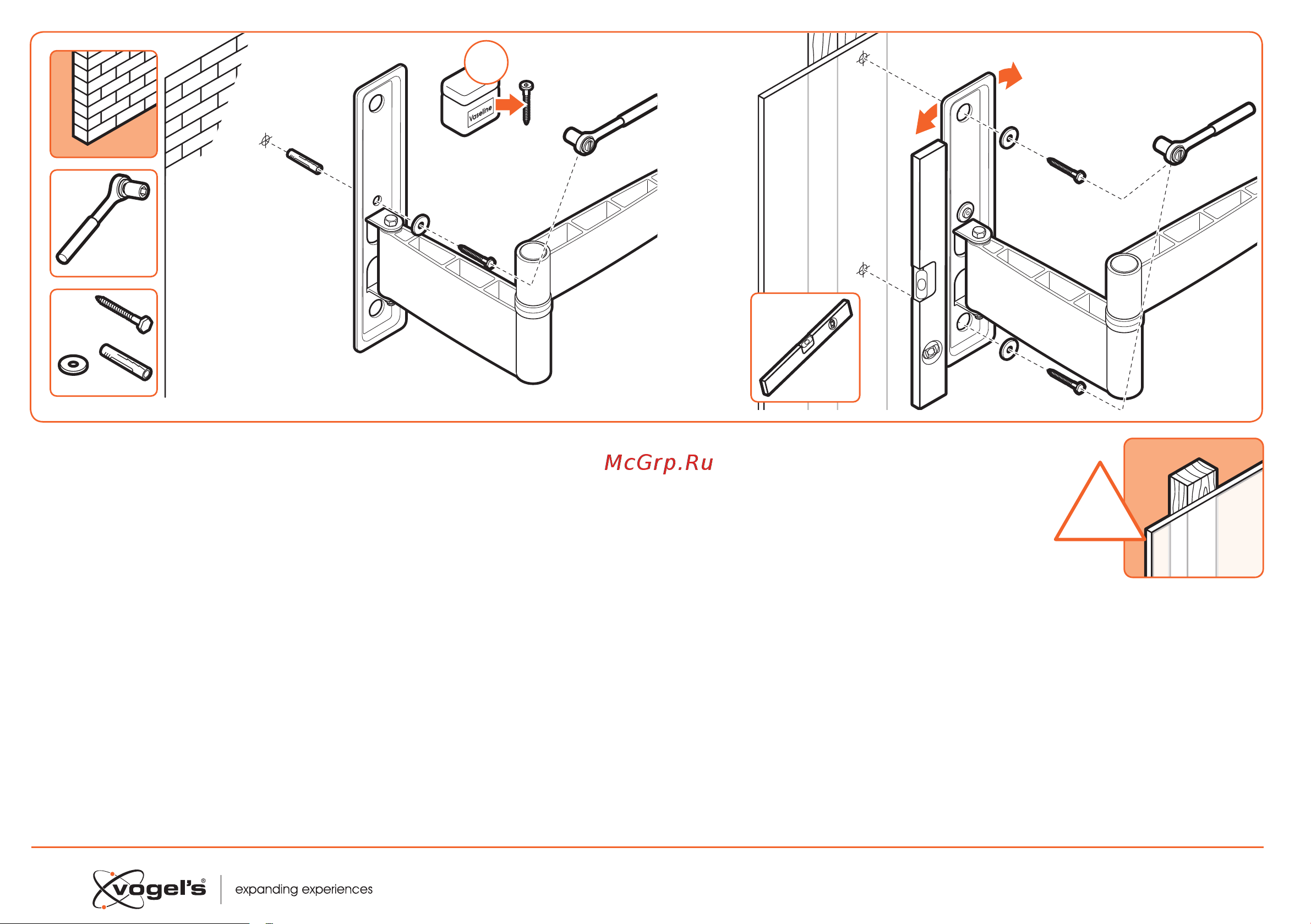

7 Screw the wall mount (A) onto the wall.
RU - Прикрутите настенный кронштейн (A) к стене.
UK - Пригвинтіть настінний кронштейн (A) до стіни.
PL - Przykręć uchwyt ścienny (A) do ściany.
RO - Înşurubaţi suportul de perete (A) pe perete.
CZE - Náěnnou jednotku (A) namontujte na ěnu.
SK - Náennú montáž (A) priskrutkujte na enu.
HU - Csavarozza a fali tartót (A) a falra.
BG - Завийте с винтове стойката за стена (A) върху стената.
SL - Privijte enski nosilec (A) na eno.
HR - Pričvrite zidni nosač (A) na zid.
LT - Priveržkite sienos laikiklį (A) prie sienos.
ET - Kinnitage seinakinnitus (A) kruvidega seinale.
LV - Pieskrūvējiet sienas iprinājumu (A) pie sienas.
EL - Βιδώστε την επίτοιχη βάση (A) επάνω στον τοίχο.
TR - Duvar ayaklığını (A) duvara vidalayın.
SR - Zavrtnjima učvrite zidni nosač (A) na zid.
TIP!
Use grease or vaseline to lubricate the screws to make them move more smoothly.
!
2
3
ø 5mm
ø 13/64"
50mm/2.0"
1
!
M
N
P
no.13
TIP
N
M
M
N
no.13
TIP
M
N
