1110 Руководство по эксплуатации велосипеда www.forwardvelo.ru
НАСТРОЙКА И РЕГУЛИРОВКА
ВЕЛОСИПЕДА
Точная настройка и регулировка велосипеда является
одним из важных условий достижения максимально-
го уровня безопасности и комфорта при эксплуатации
велосипеда. Для того чтобы правильно отрегули-
ровать велосипед и произвести все необходимые
настройки, требуется опыт, специальные знания
и инструменты. При покупке попросите продавца или
механика отрегулировать и настроить ваш велосипед.
Подбор велосипеда по росту
При подборе велосипеда обязательно проконсуль-
тируйтесь с продавцом. Продавец веломагазина
поможет подобрать вам оптимальный размер
велосипеда с учетом вашего роста, анатомических
особенностей, опыта и стиля езды.
Как правило, каждая модель велосипеда произво-
дится в различных ростовках. Ростовка измеряется
в дюймах как расстояние от центра каретки до верх-
него края подседельной трубы. Длина остальных труб
пропорционально соответствует ростовке. Убедитесь,
что велосипед вам подходит по размеру. Слишком
большим или слишком маленьким велосипедом труд-
но управлять, поэтому он может быть неудобен.
Для того чтобы велосипед вам подходил, расстоя-
ние между верхней трубой и пахом должно состав-
лять (при этом вы должны стоять над велосипедом,
не отрывая пяток от пола):
Для езды по асфальту 3 – 5 см
Для езды по неасфальтированным
дорогам 5 – 8 см
Для езды по пересеченной
местности 10 см и более
Данное правило может нарушаться для некоторых
городских и туристических велосипедов, которые
могут допускать меньший зазор между верхней
трубой рамы и пахом велосипедиста, а также для
велосипедов со скошенной или изогнутой верхней
трубой рамы.
УСТРОЙСТВО ВЕЛОСИПЕДА
Чтобы лучше понимать советы по эксплуатации
велосипеда, рекомендуем ознакомиться с его

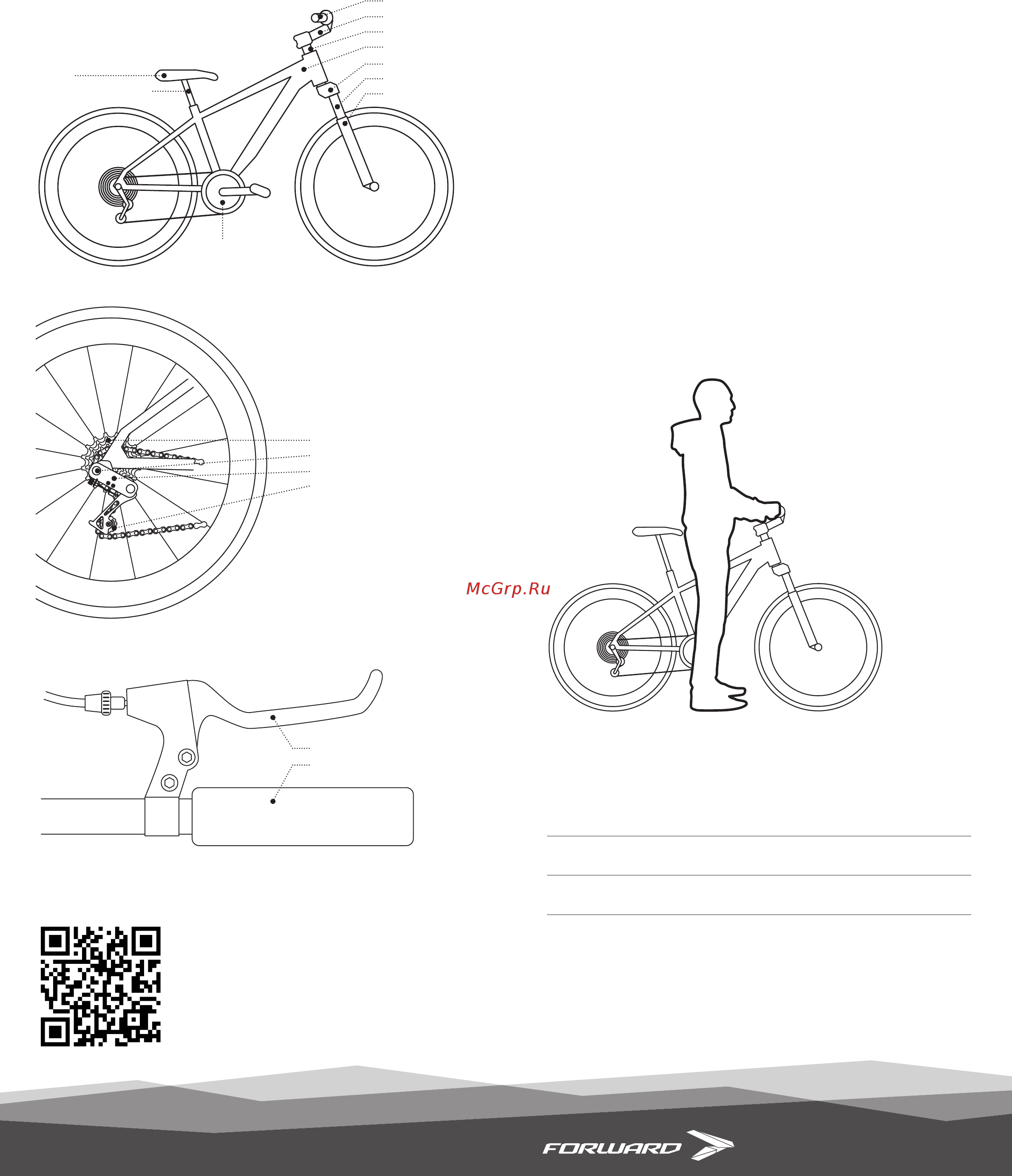

устройством. На схеме показано устройство гор-
ного велосипеда. Схема носит ознакомительный
характер. Ваш тип велосипеда может отличаться
от представленного на схеме.
Более подробную информацию о каждом
типе велосипеда вы можете получить на
официальном сайте на странице «Устройство
велосипеда» (http://forwardvelo.ru/helpful/
howitworks/). Для быстрого перехода вы
можете просканировать QR-код.
Тормозная ручка
Грипса
Седло
Подседельный штырь
Руль
Вынос руля
Рулевая колонка
Рама
Корона вилки
Ноги вилки
Штаны вилки
Система
звёзд и шатунов
Кассета
Эксцентрик колеса
Задний переключатель
Ролик заднего переключателя
Содержание
- 40 руководство по эксплуатации велосипеда www forwardvelo ru 21
- Болты звёзд бонки алюминиевые 5 10 21
- Болты звёзд бонки стальные 8 12 21
- Болты роликов заднего переключателя 3 4 21
- Болты шатуна 30 50 21
- Винты крышки расширительного бачка 0 0 21
- Вынос руля безрезьбового типа 5 8 m5 10 14 m6 21
- Вынос руля резьбового типа 17 20 21
- Гайки на оси заднего колеса 27 35 21
- Гарантийные обязательства 21
- Два болта шестигранный ключ на 4 мм 5 7 21
- Два болта шестигранный ключ на 5 мм 10 14 21
- Для затяжки резьбовых соединений всегда исполь зуйте откалиброванный динамометрический ключ перед использованием ключа обязательно озна комьтесь с инструкцией производителя 21
- Если значения моментов затяжки в настоящем руководстве отличаются от значений в инструкции того или иного производителя компонентов про консультируйтесь с производителем компонентов или обратитесь к продавцу 21
- Зажим троса 6 8 21
- Зажим троса в заднем переключателе 4 6 21
- Зажим троса в переднем переключателе 5 7 21
- Каретка картриджного типа 50 70 21
- Каретка регулируемого типа 70 80 21
- Контргайки конусов осей 10 25 21
- Крепление заднего переключателя 8 10 21
- Крепление тормозных рычагов к раме 6 8 21
- Крепление триггерных манеток 6 8 21
- Момент затяжки н м гайки на оси переднего колеса 20 27 21
- Один болт шестигранный ключ на 6 мм 17 28 21
- Одна шпилька с гайками рожковый ключ под 13 или 14 мм 20 25 21
- Педали 35 40 21
- Правильное усилие затяжки резьбовых соедине ний важный фактор вашей безопасности всегда затягивайте все соединения с правильным усилием 21
- Резьбовая трещотка 35 50 21
- Сведения о гарантии 21
- Тормозной диск ротор 2 4 21
- Тормозной суппорт калипер 6 8 21
- Тормозные колодки 5 7 21
- Усилия затяжки резьбовых соединений 21
- Хомут переднего переключателя 5 7 21
- Штуцеры гидролиний 5 7 21
- 42 руководство по эксплуатации велосипеда www forwardvelo ru 22
- Гарантийный талон 22
- Паспорт велосипеда 22
- Производитель вправе изменять комплектацию велосипеда по своему усмотрению с условиями гарантии ознакомлен и согласен велосипед получил собранным и настроенным претензий к качеству внешнему виду и комплектации не имею 22
- Сведения о продавце 22
- Изготовлен по заказу ооо форвард под контролем ооо трейд импорт изготовитель ооо тк прогресс юридический адрес изготовителя россия 614530 пермский край с фролы ул садовая 20а 23
