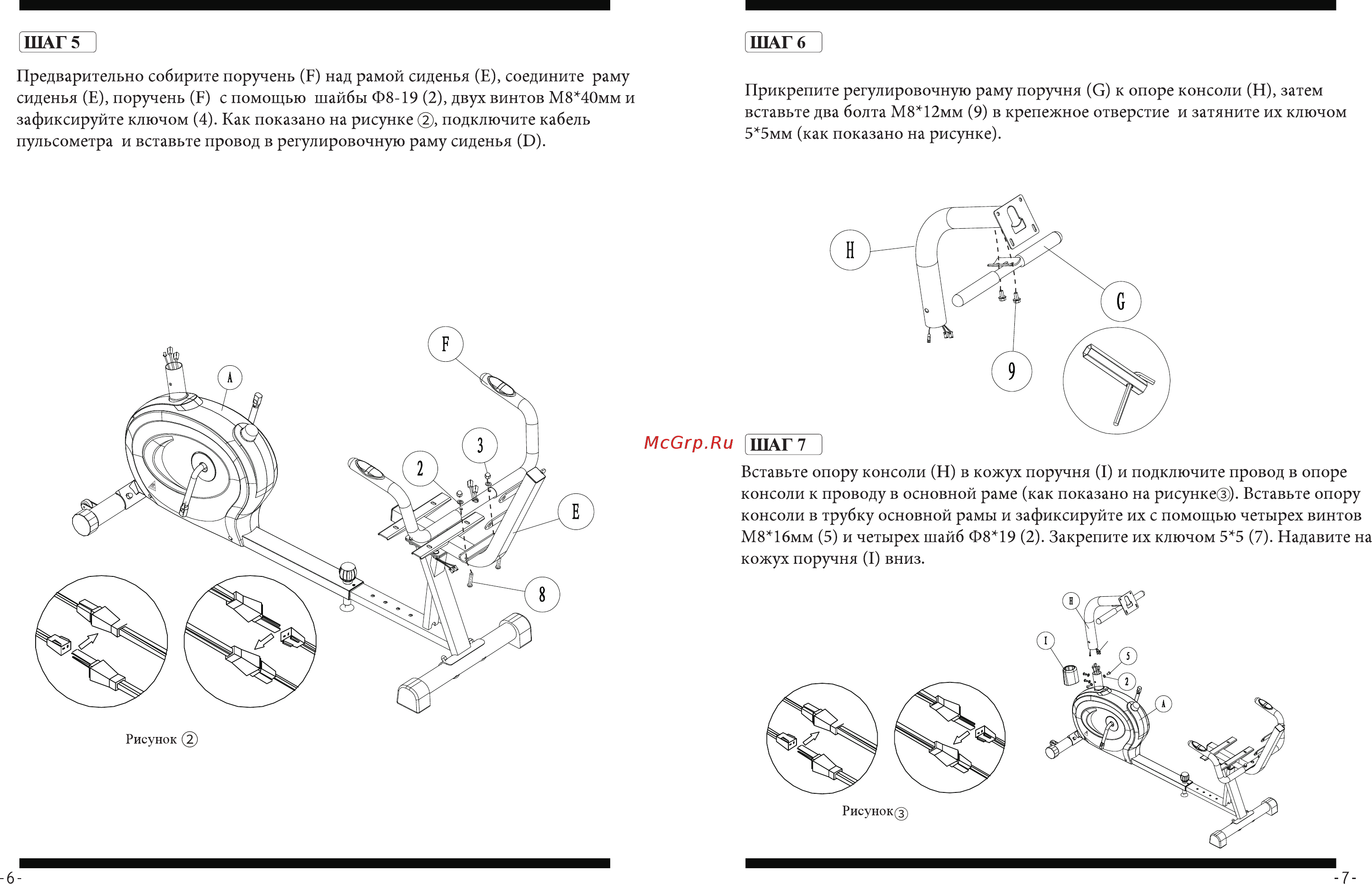

ШАГ 6 ШАГ5 Предварительно собирите поручень Б над рамой сиденья Е соедините раму сиденья Е поручень Г с помощью шайбы Ф8 19 2 двух винтов М8 40мм и зафиксируйте ключом 4 Как показано на рисунке подключите кабель пульсометра и вставьте провод в регулировочную раму сиденья П Прикрепите регулировочную раму поручня С к опоре консоли Н затем вставьте два болта М8 12мм 9 в крепежное отверстие и затяните их ключом 5 5мм как показано на рисунке 1ПА17 Вставьте опору консоли Н в кожух поручня I и подключите провод в опоре консоли к проводу в основной раме как показано на рисунке Вставьте опору консоли в трубку основной рамы и зафиксируйте их с помощью четырех винтов М8 16мм 5 и четырех шайб Ф8 19 2 Закрепите их ключом 5 5 7 Надавите на кожух поручня I вниз Рисунок Рисунок з 6 7
