9
ШАГ 3. Подключение компьютера

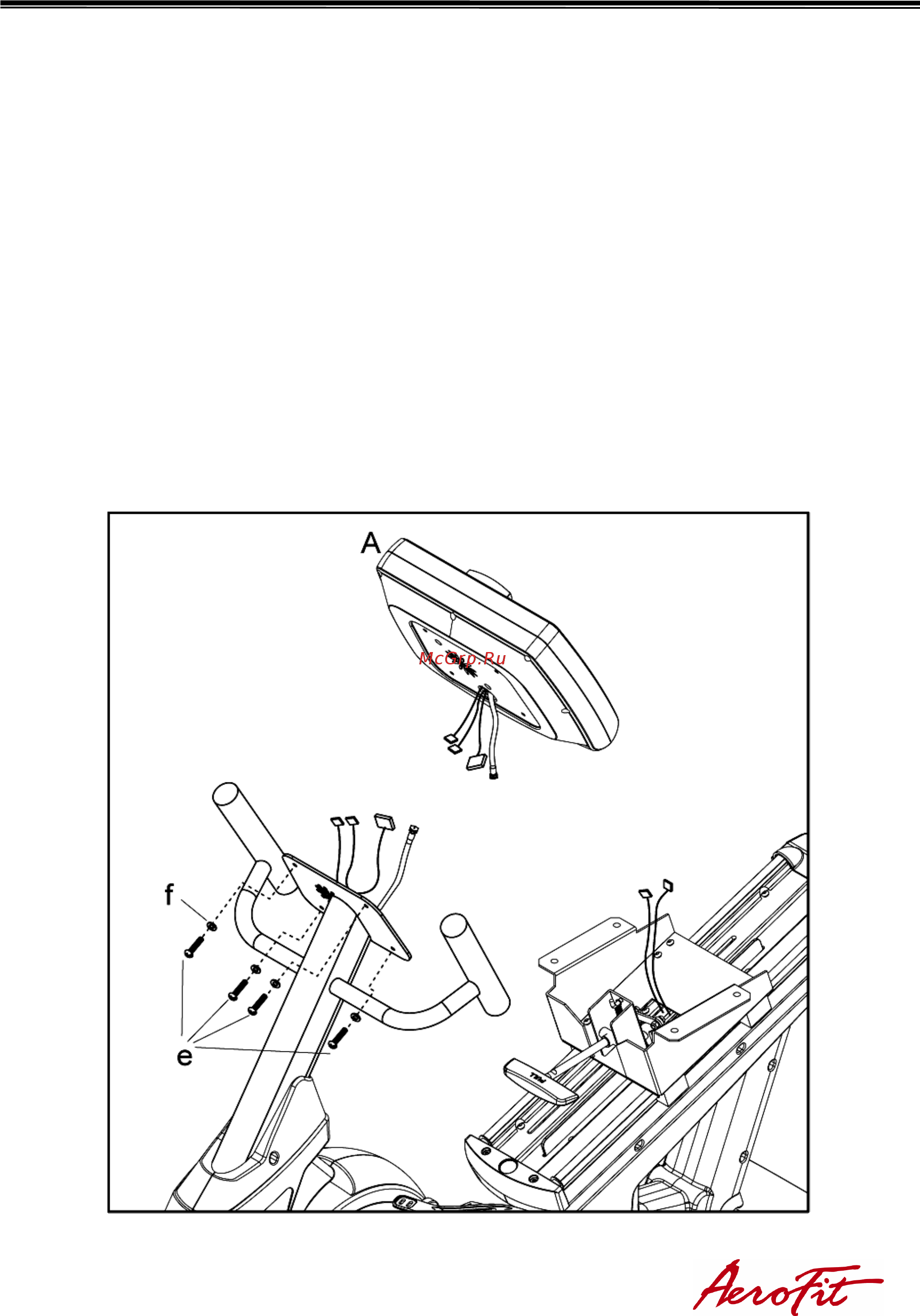

1. Подключите провода консоли (A) к проводам верхней контрольной рамы (B
),
зафиксируйте консоль на раме при помощи крестовых болтов с головкой «зонт»
(e) и пружинных шайб M4 (f) согласно рисунку ниже.
Убедитесь, что болты
надежно затянуты, это поможет избежать каких-либо неиспр
авностей
электроники.
Помните:
При подсоединении рамы и руля будьте внимательны. Не допускайте падения каких-либо
частей на пол, так как они могут быть повреждены от удара.
Совместите отверстия и убедитесь, что консоль находится в правильном положении.
Все провода консоли необходимо подключать к соответствующим проводам рамы.
Постарайтесь
не допускать скручивания проводов во избежание короткого замыкания.
Для сборки необходимо не менее двух человек. Один должен держать консоль в то время, как
второй соединяет и закрепляет провода, затягивает болты.
