- 12 -

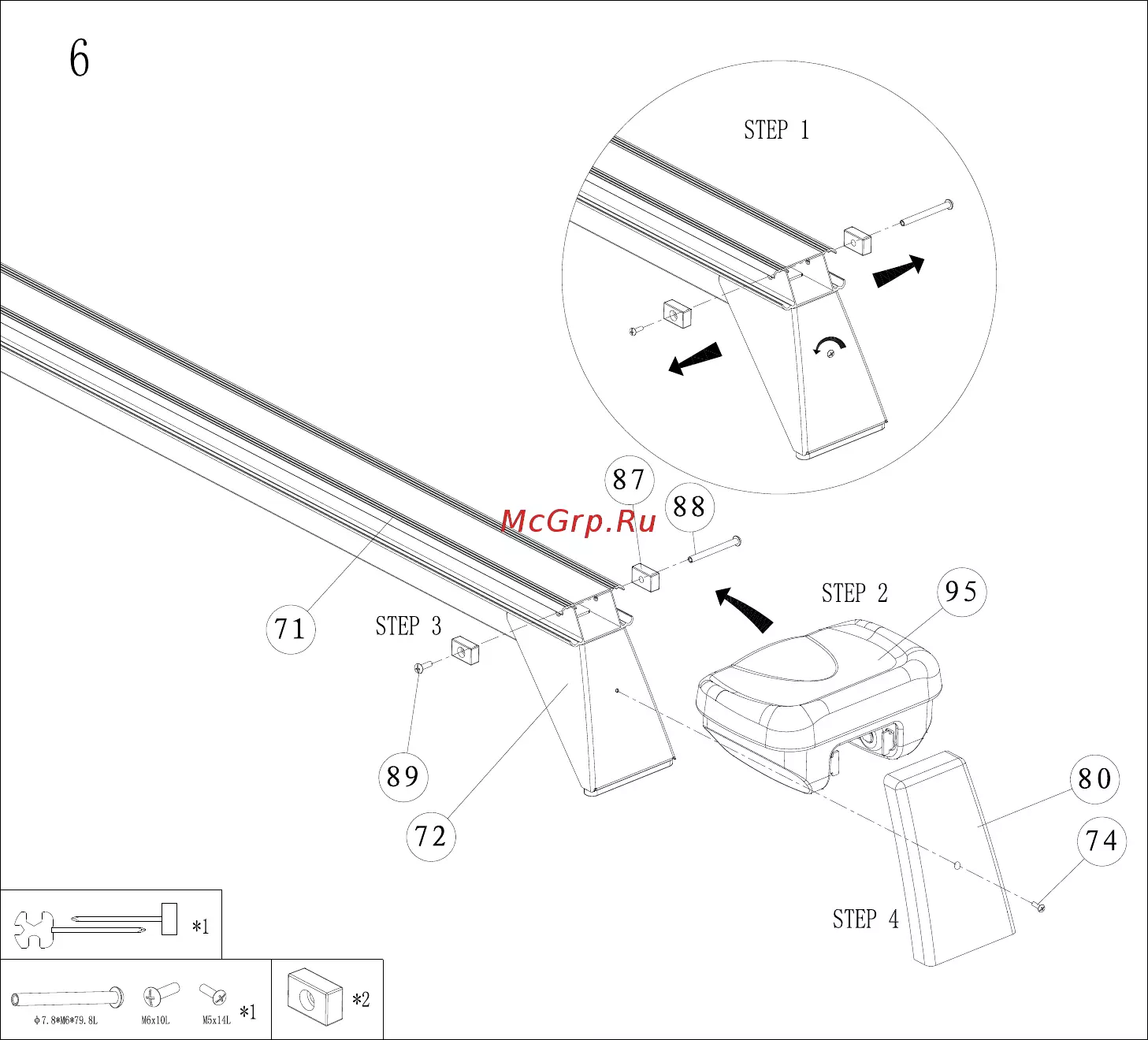

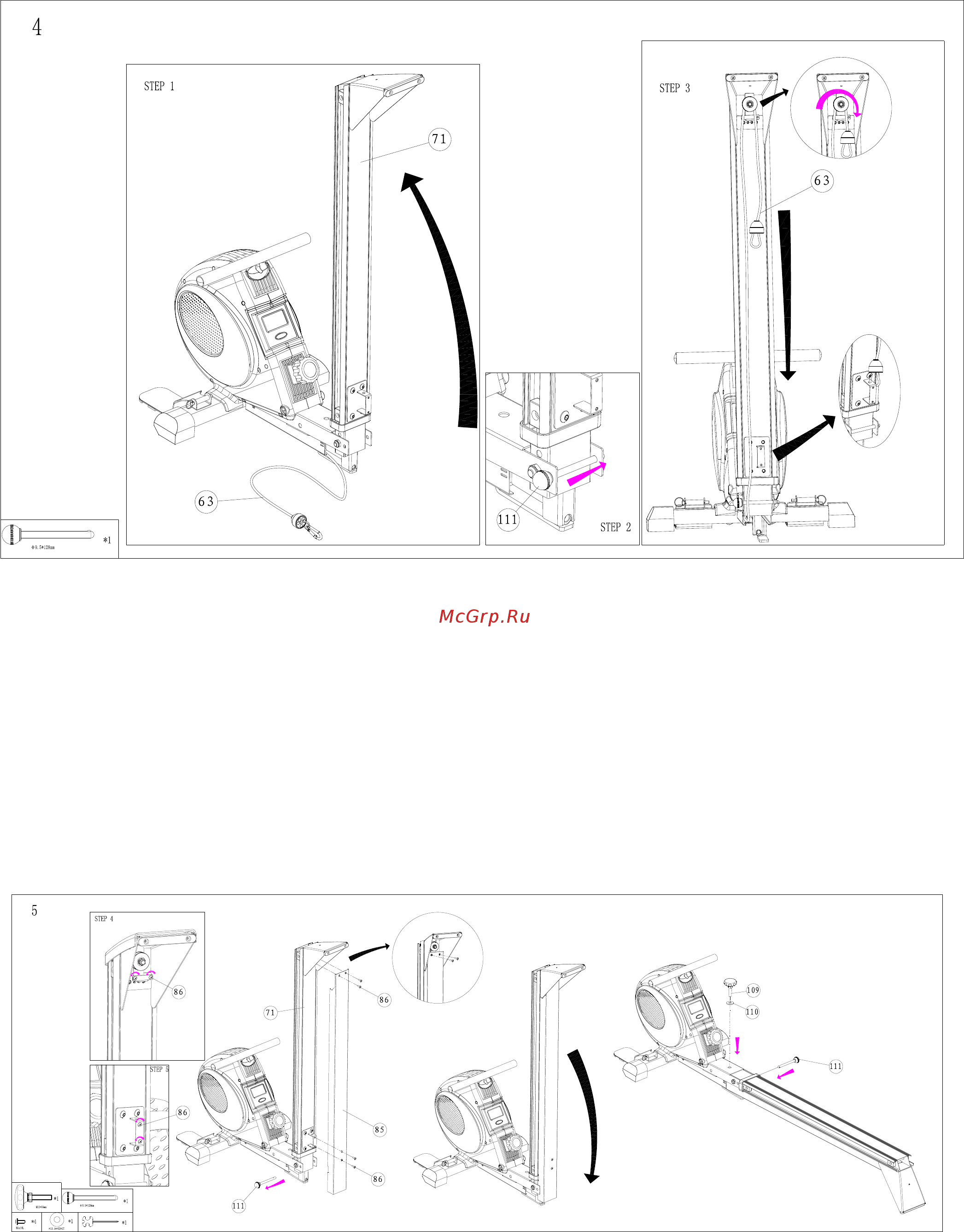

Шаг 4

1. Сложите направляющую.

2. Установите фиксатор (111) на ней.

3. Протяните возвратный шнур (63) через ролик задней ножки.

4. Протяните возвратный шнур (63) и закрепите карабин, как показано на рисунке.

5. Убедитесь, что возвратный шнур закреплен параллельно.

6. Снимите болт, закрепленный на нижней части задней ножки.

Шаг 5

1. Снимите фиксатор (111) с основной рамы.

2. Закрепите кожух (85) на направляющей (71), закрепите 4 болтами.
