ПУНКТ 2 (СМ СХЕМУ 2)

А.) ВСТАВЬТЕ ВЕРХНЮЮ РАМУ (№5) В ВЕРТИКАЛЬНУЮ РАМУ (№2). УКРЕПИТЕ ИХ М10 Х 2 ½”

БОЛТОМ (№22), ДВУМЯ Ø 7/8 ШАЙБАМИ(№27) И М10 КОЛПАЧКОВОЙ ГАЙКОЙ (№29).

Б.) ПОВТОРИТЕ ВЕСЬ ПРОЦЕСС ИЗ ПУНКТА А, ЧТОБЫ УСТАНОВИТЬ ДРУГУЮ СТОРОНУ.

В.) ПРИКРЕПИТЕ ГОРИЗОНТАЛЬНЫЕ ОПОРЫ ПОДЛОКОТНИКА (№6) К ВЕРХНЕЙ РАМЕ (№5).

УКРЕПИТЕ ИХ ДВУМЯ М10 Х 3” БОЛТАМИ (№21), ЧЕТЫРЬМЯ Ø 7/8 ШАЙБАМИ(№27), ДВУМЯ

М10 КОЛПАЧКОВЫМИ ГАЙКАМИ (№29) И ОДНОЙ ДЛИННОЙ СКОБОЙ (№15).

Г.) ПОВТОРИТЕ ВЕСЬ ПРОЦЕСС ИЗ ПУНКТА В, ЧТОБЫ УСТАНОВИТЬ ДРУГУЮ СТОРОНУ.

Д.) СОЕДИНИТЕ ОБЕ ГОРИЗОНТАЛЬНЫХ ОПОРЫ ПОДЛОКОТНИКА (№6) С ОПОРОЙ СПИНКИ

(№4). УКРЕПИТЕ ИХ ДВУМЯ М10 Х 3” БОЛТАМИ (№21), ЧЕТЫРЬМЯ Ø 7/8 ШАЙБАМИ(№27),

ДВУМЯ М10 АВИА-ГАЙКАМИ (№29) И ОДНОЙ СКОБОЙ (№10) С КАЖДОЙ СТОРОНЫ ОПОРЫ.

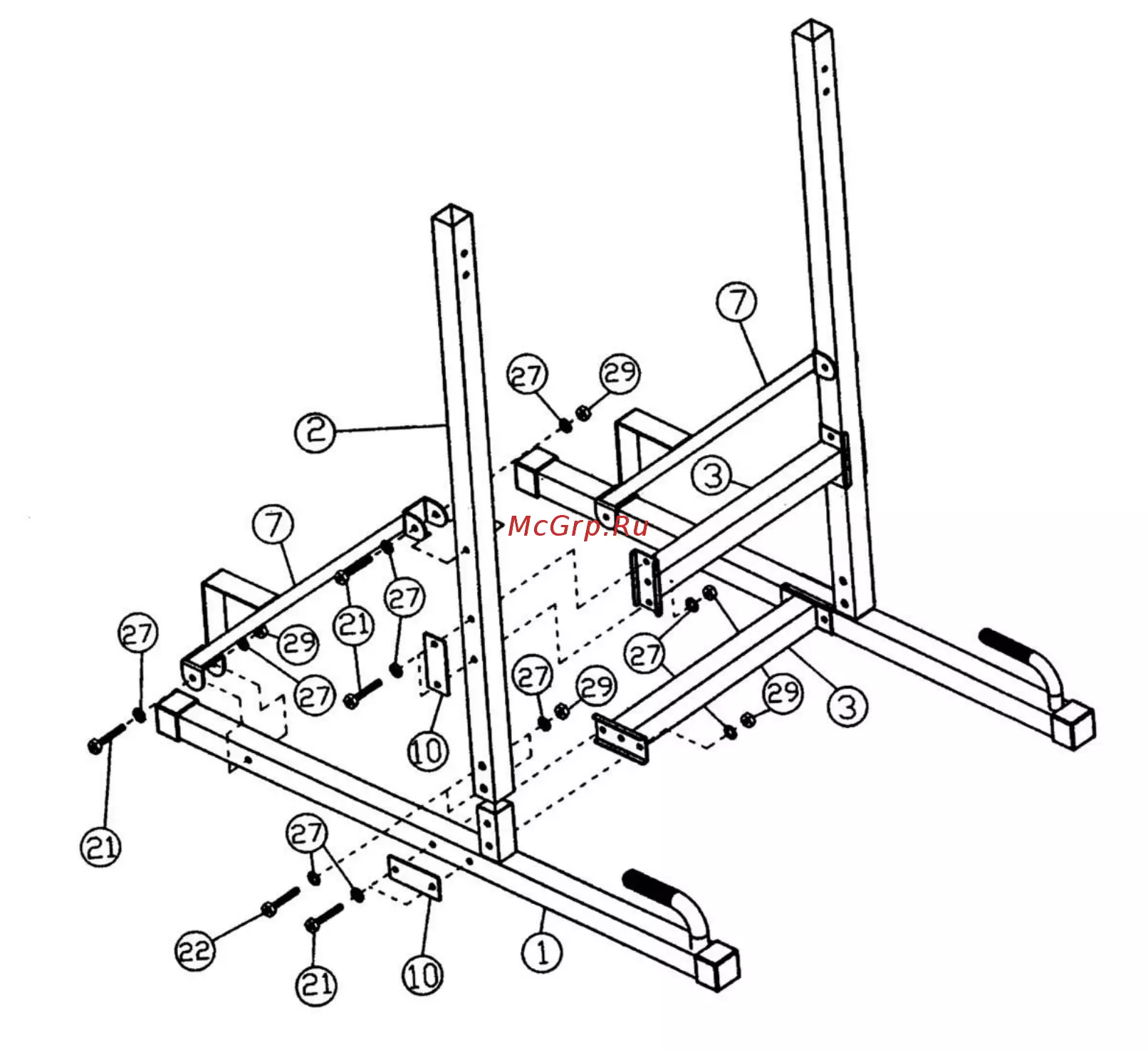

СХЕМА 2
