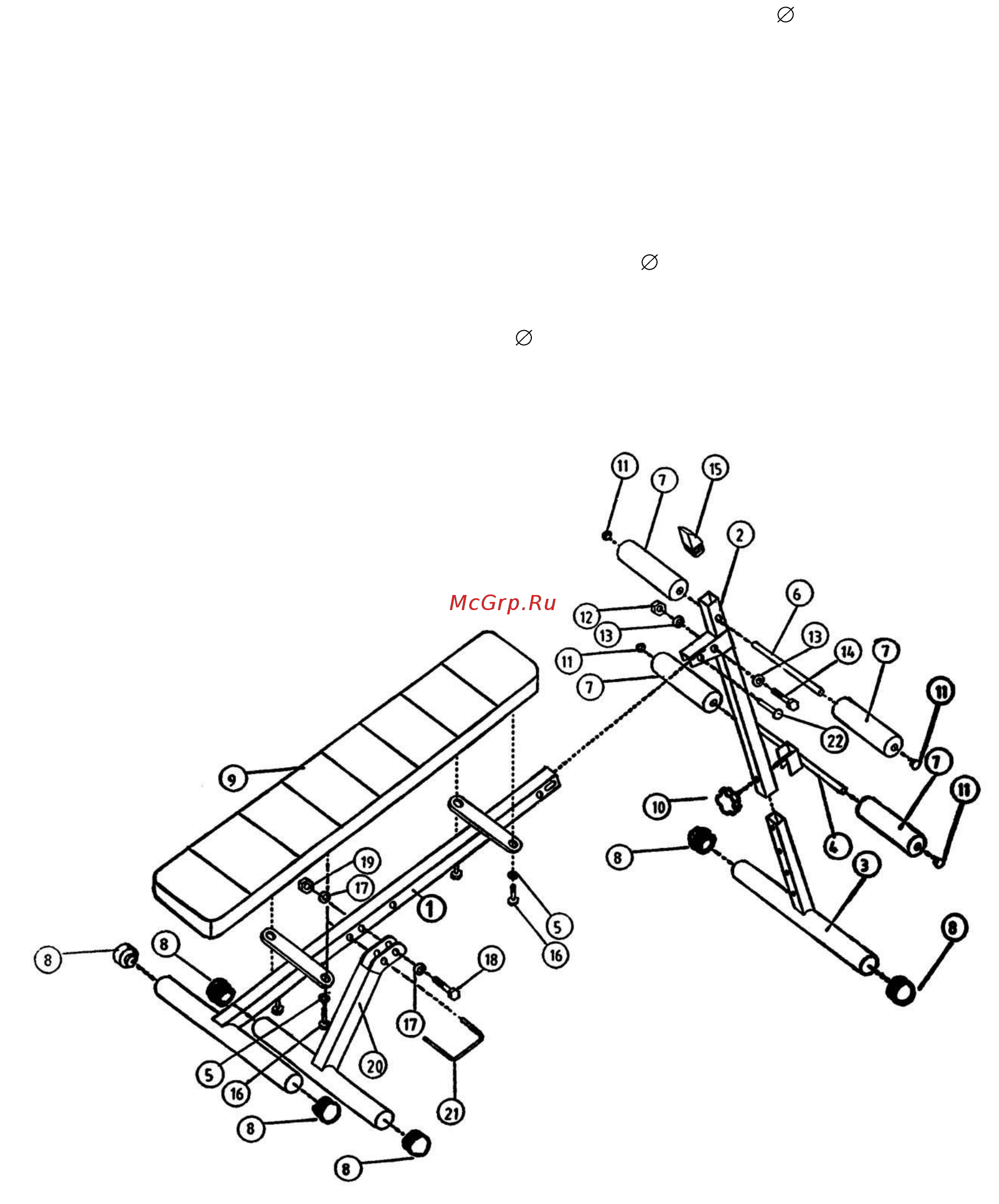

ИНСТРУКЦИЯ ПО СБОРКЕ.

ИНСТРУМЕНТЫ, ТРЕБУЕМЫЕ ДЛЯ СБОРКИ СКАМЬИ: ДВА РЕГУЛИРОВОЧНЫХ ГАЕЧНЫХ

КЛЮЧА.

ШАГ 1.

А) ПРИКРЕПИТЕ ПЕРЕДНИЙ ДЕРЖАТЕЛЬ НОЖНОЙ ТЯГИ (2) К ОСНОВНОЙ РАМЕ (1).

ЗАКРЕПИТЕ КОНСТРУКЦИЮ БОЛТОМ М8 Х 2 1/2’’ (14), ДВУМЯ ШАЙБАМИ 1/2’’ (13) И ГАЙКОЙ

М8 (12). ВСТАВЬТЕ ЗАПОРНЫЙ ШТИФТ (22).

В) ПРИКРЕПИТЕ ПЕРЕДНЮЮ НОЖНУЮ ТЯГУ (3) К ПЕРЕДНЕМУ ДЕРЖАТЕЛЮ НОЖНОЙ ТЯГИ

(2). НАДЕЖНО ЗАТЯНИТЕ БОЛТОМ, ВСТАВИВ ЕГО В НУЖНОЕ ОТВЕРСТИЕ, И ЗАФИКСИРУЙТЕ

ПОЛОЖЕНИЕ РУКОЯТКОЙ (10) С ПРОТИВОПОЛЖНОЙ СТОРОНЫ.

С) ВСТАВЬТЕ ЦИЛИНДРИЧЕСКУЮ ТРУБКУ (6) НАПОЛОВИНУ В ОТВЕРСТИЕ,

РАСПОЛОЖЕНННОЕ В ВЕРХНЕЙ ЧАСТИ ПЕРЕДНЕГО ДЕРЖАТЕЛЯ НОЖНОЙ ТЯГИ (2).

НАДЕНЬТЕ ЧЕТЫРЕ ПОРИСТЫХ ЦИЛИНДРА (7) НА ТРУБКУ И ПОПЕРЕЧНЫЙ

РЕГУЛИРОВОЧНЫЙ СТЕРЖЕНЬ (4).

D) ПРИКРЕПИТЕ ЗАДНЮЮ СКЛАДНУЮ НОЖНУЮ ТЯГУ (20) К ОСНОВНОЙ РАМЕ (1). НАДЕЖНО

ЗАТЯНИТЕ БОЛТОМ М10 Х 3’’ (18) С ДВУМЯ ШАЙБАМИ 3/4’’ (17) И ГАЙКОЙ М10 (19).

ЗАФИКСИРУЙТЕ ПОЛОЖЕНИЕ U-ОБРАЗНЫМ ШТЫРЕМ (21).

Е) ПРИКРЕПИТЕ ДОСКУ (9) К ОСНОВНОЙ РАМЕ (1), НАДЕЖНО ЗАТЯНИТЕ ЧЕТЫРЬМЯ

БОЛТАМИ М6 Х 5/8’’ (16) С ЧЕТЫРЬМЯ ГАЙКАМИ 3/8’’ (5).
