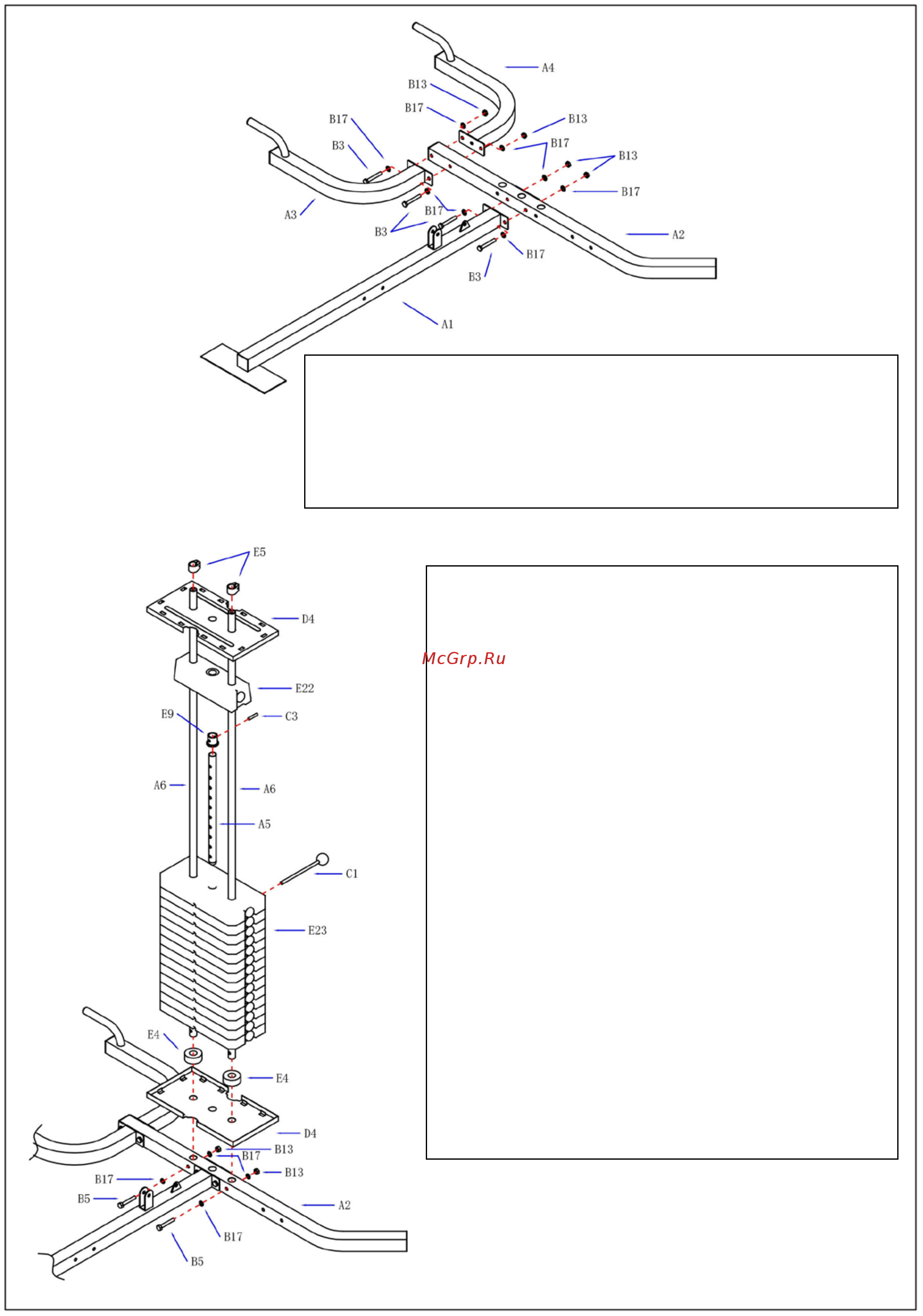

ШАГ 1

1.Прикрепите опорную трубку (A1) к длинной опорной трубке (A2) с помощью

болтов M10*70мм (В3), шайб Φ10 (B17) и гаек M10 (B13).

2. Прикрепите изогнутые трубки (A3) и (A4) к длинной опорной трубке (A2) с

помощью болтов M10*70mm (B3) шайб Φ10 (B17) и гаек M10 (B13).

ШАГ 2

1. Проденьте направляющие (A6) через резиновые кольца (E4)

и крышку (D4) и закрепите на длинной опорной трубке (A

2)

болтами M10*60mm (B5), шайбами Φ10 (B17) и гайками M10

(B13).

2.Проденьте грузы (E23) на направляющие (A6).

3.Закрепите кожух трубки (E9) на селекторе (A5) штифтом

(С23). Вставьте селектор (A5) в грузы (E23).

4. Вставьте верхнюю пластину (E22) в направляющие (A6).

5. Вставьте штифт (C1) в грузы (E23) селектор (A5).

6. Вставьте крышку (D4) в направляющие (A6), закрепите

кольца (E5) на направляющих (A6).
