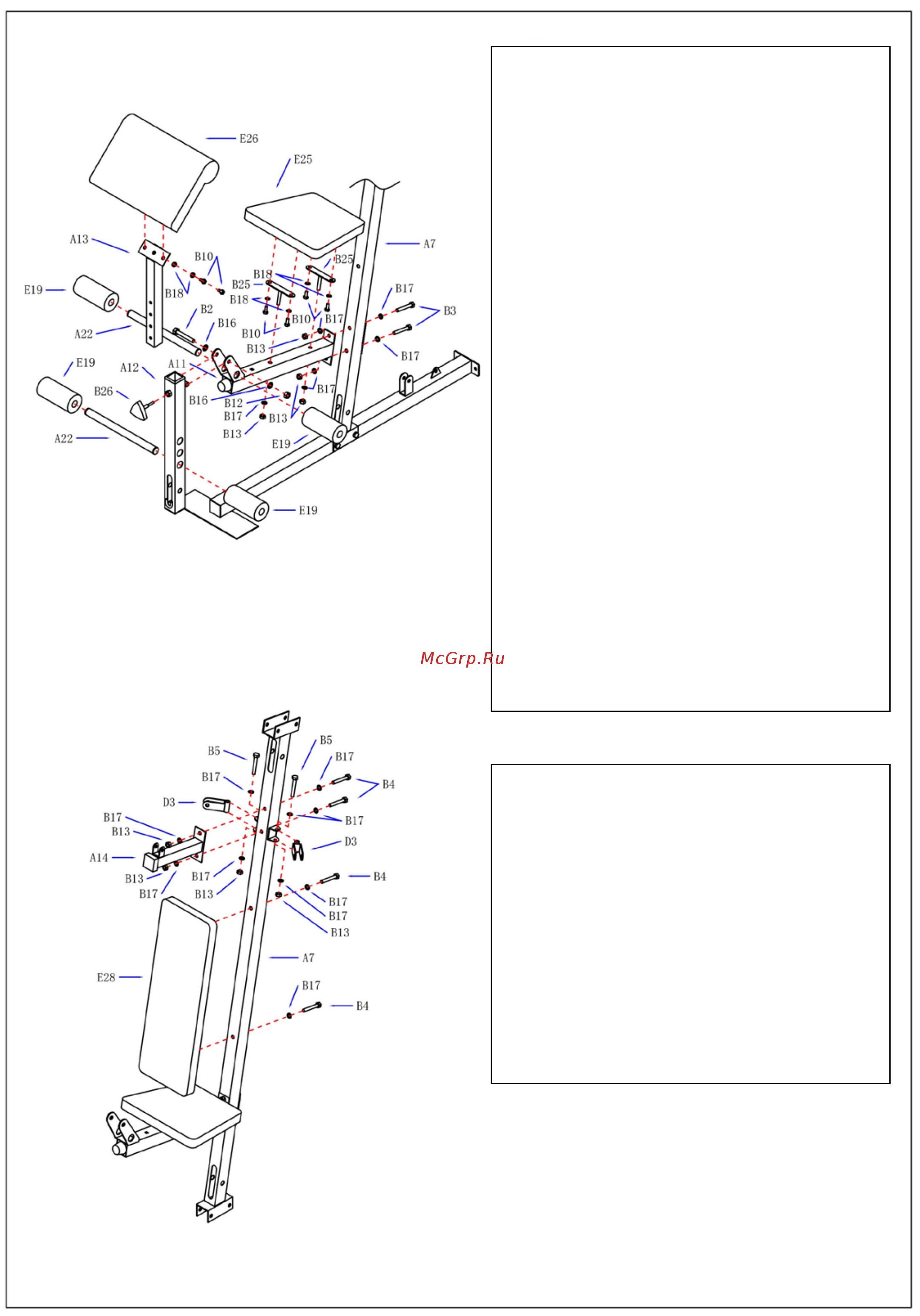

ШАГ 5

1.Прикрепите опору сиденья (A

11) к основной раме

(A7) с помощью болтов M10*70mm (B3), шайб Φ10

(B17) и гаек M10 (B13).

2.Прикрепите переднюю ножку (A12) к опоре

сиденья (A11) болтами M12*80mm (B

2), шайбами

Φ12 (B16) и гайками M12 (B12).

3.Прикрепите опору парты для бицепса (A13) к

передней ножке (A12) ручкой M12*35(B26).

4.Прикрепите парту для бицепса (E

26) к опоре

(A13) болтами M8*15 (B10) и Φ8 и шайбами (B18).

5.Прикрепите "T" –образные пластины (B25) к

сиденью (E25) с помощью болтов M8*15 (B

10) и

шайб Φ8 (B18). Затем прикрепите "T"-образные

пластины (B25) к опоре сиденья (A11) гайками M10

(B13) и шайбами Φ10 (B17).

6.Вставьте трубку для валиков (A22) в опору

сиденья (A11) и переднюю ножку(A12), затем

наденьте малые валики L-160(E19) на трубку (A22).

ШАГ 6

1.Прикрепите спинку (E28) к основной раме (A

болтами M10*65mm (B4) и шайбами Φ10 (B17).

2.Прикрепите кронштейн (A

14) к основной раме

(A7) болтами M10*65mm (B4) и шайбами Φ10 (B17)

и гайками M10 (B13).

3. Прикрепите кронштейн шкива (D3) к основной

раме (A7) с помощью болтов M10*60mm (B

5). Шайб

Φ10 (B17) и гаек M10 (B13).
