ДЕТАЛИ СБОРКИ МЭ-2 1600Э
*- номер позиции на схеме сборки
* Код. Наименование детали * Код. Наименование детали
1 220646 Шнур питания 30 220624 Шестерня ведущая
2 220645 Муфта шнура питания 31 224219 Подшипник 608ZZ
3 220700 Шпиндель 32 220720 Контакт пружинный
4 220701 Шпонка 5х13 33 220721 Статор
5 220601 Сальник 34 220722 Винт ST5x75-F
6 220702 Винт ST5x65-F 35 220723 Пыльник
7 220703 Пружина переключателя 36 220724 Кольцо
8 220704 Переключатель скорости 37 220725 Ротор
9 220705 Винт перключателя 38 245115 Подшипник 609ZZ
10 220706 Тяга перключателя 39 220726
Колесо регулятора
оборотов
11 220707 Штифт перключателя 40 220727 Кольцо уплотнительное
12 220206
Подшипник игольчатый
НК1010
41 220728
Крышка регулятора
оборотов
13 220708 Вал ведомый 42 220627 Шайба фетровая
14 220709 Шпонка 5х45 43 220729 Регулятор оборотов
15 220710 Шестерня сдвоенная 44 220626 Пружина ротора
16 220711 Щит промежуточный 45 220730
Рукоятка (передняя
часть)
17 220712 Прокладка 46 220731 Винт ST4x18
18 220230
Подшипник игольчатый
НК0810
47 220732 Рукоятка (задняя часть)
19 220713 Кольцо стопорное ф15 48 220733 Провод
20 220714 Шестерня шпинделя 49 220734 Корпус мотора
21 220715 Кольцо стопорное ф17 50 220735 Щеткодержатель
22 220716 Кольцо стопорное ф35 51 220736 Щетка
23 219105 Подшипник 6003-2Z 52 220737
Крышка
щеткодержателя
24 220639 Зажим шнура питания 53 220738 Блок
электронный
25 220717 Винт ST4x14 54 220739 Винт ST3x25-F
26 220640 Выключатель 55 220740 Крышка задняя
27 220718 Корпус редуктора 56 220741 Винт ST5x45-F
28 220719 Вал ведущий 57 220742
Насадка
перемешивающая
29 220623 Шпонка 3х8 58 220648 Ключ рожковый
5
3. КОМПЛЕКТНОСТЬ

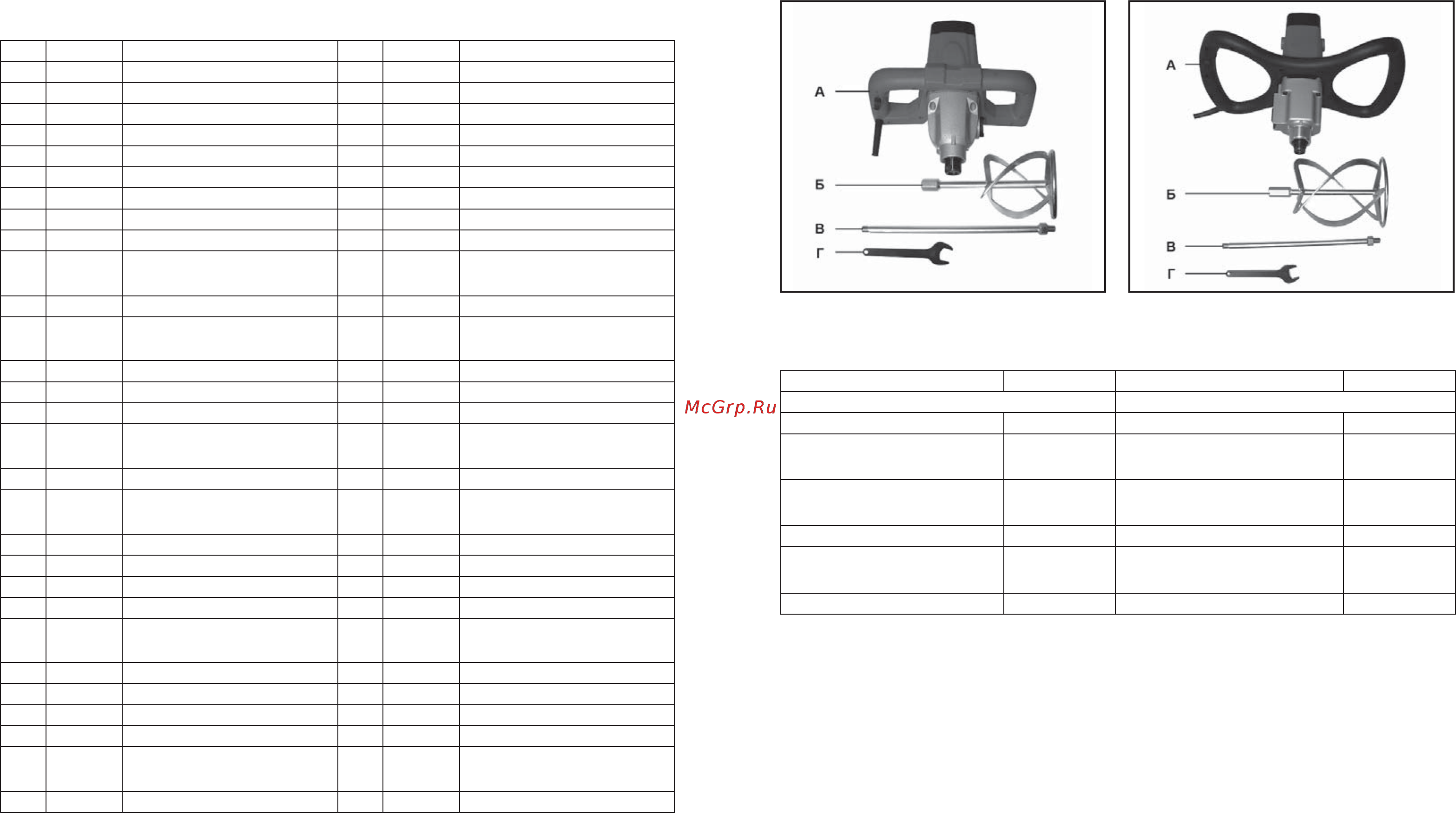

Комплектность машины представлена в Таблице 2 и на Рис.1 и 2.
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не подключайте
машину к сети питания до тех пор, пока
внимательно не ознакомитесь с изло-
женными в «Руководстве» рекоменда-
циями.
4.1. Ознакомьтесь с назначением, принци-
пом действия, приемами работы и макси-
мальными возможностями вашей маши-
ны.
4.2.
Не подвергайте машину воздействию
резких температурных перепадов, способ-
ных вызвать образование конденсата на
деталях электродвигателя. Если инстру-
мент внесен в зимнее время в отапливае-
мое помещение с улицы, рекомендуется
не включать его в течение времени, доста-
точного для устранения конденсата.
Рис. 1
Рис. 2
ЗАПРЕЩАЕТСЯ эксплуатация машины
в условиях воздействия капель и брызг
(на открытых площадках во время сне-
гопада или дождя), вблизи воспламе-
няющихся жидкостей или газов, во
взрывоопасных помещениях или поме-
щениях с химически активной средой,
разрушающей металлы и изоляцию, а
также в условиях чрезмерной запылён-
ности воздуха.
4.3. Работа машиной в
помещениях с от-
носительной влажностью воздуха более
80% категорически запрещается.
4.4. Запрещается переделывать вилку се-
тевого шнура питания инструмента, если
она не соответствует размеру вашей ро-
зетки и изменять длину шнура питания.
Используйте соответствующие удлините-
ли.
Таблица 2.
Наименование Количество Наименование Количество
МЭ-2 1400Э (Арт. 50105) МЭ-2 1600Э (Арт. 50106)
А. Машина 1 шт. А. Машина 1 шт.
Б. Насадка
перемешивающая
1 шт.
Б. Насадка
перемешивающая
1 шт.
В. Удлинитель насадки
перемешивающей
1 шт.
В. Удлинитель насадки
перемешивающей
1 шт.
Г. Ключ рожковый 2 шт. Г. Ключ рожковый 2 шт.
Руководство по
эксплуатации
1 экз.
Руководство по
эксплуатации
1 экз.
Коробка картонная 1 шт. Коробка
картонная 1 шт.
