5. Прикрутите маскирующий экран к корпусу с помощью четырех винтов (5) (рис.

1) с внутренней стороны (рис. 3).

Рис. 4

6. Подключите кабель, соединяющий панель управления с турбиной вытяжки.

7. Установите алюминиевый жироулавливающий фильтр (рис. 2).

4.2 НАСТРОЙКА РЕЖИМА РАБОТЫ ВЫТЯЖКИ

Кухонная вытяжка предназначена для удаления запахов с кухни.

Кухонная вытяжка WK-4 Neva eco может работать в двух режимах:

1) Отвода (рис. 5а) – воздух удаляется из помещения через соединение вытяжки с

вентиляционным каналом жестким пластиковым воздуховодом или гофрированным

шлангом диаметром 150 мм. И, таким образом, все кухонные испарения, запахи, гарь и

копоть, проходя через многоразовые алюминиевые жироулавливающие фильтры,

выводятся за пределы помещения. При данном режиме работы нет необходимости

устанавливать угольные фильтры. Режим отвода является наиболее эффективным,

поскольку вытяжка удаляет все кухонные испарения за пределы кухни в

вентиляционную шахту.

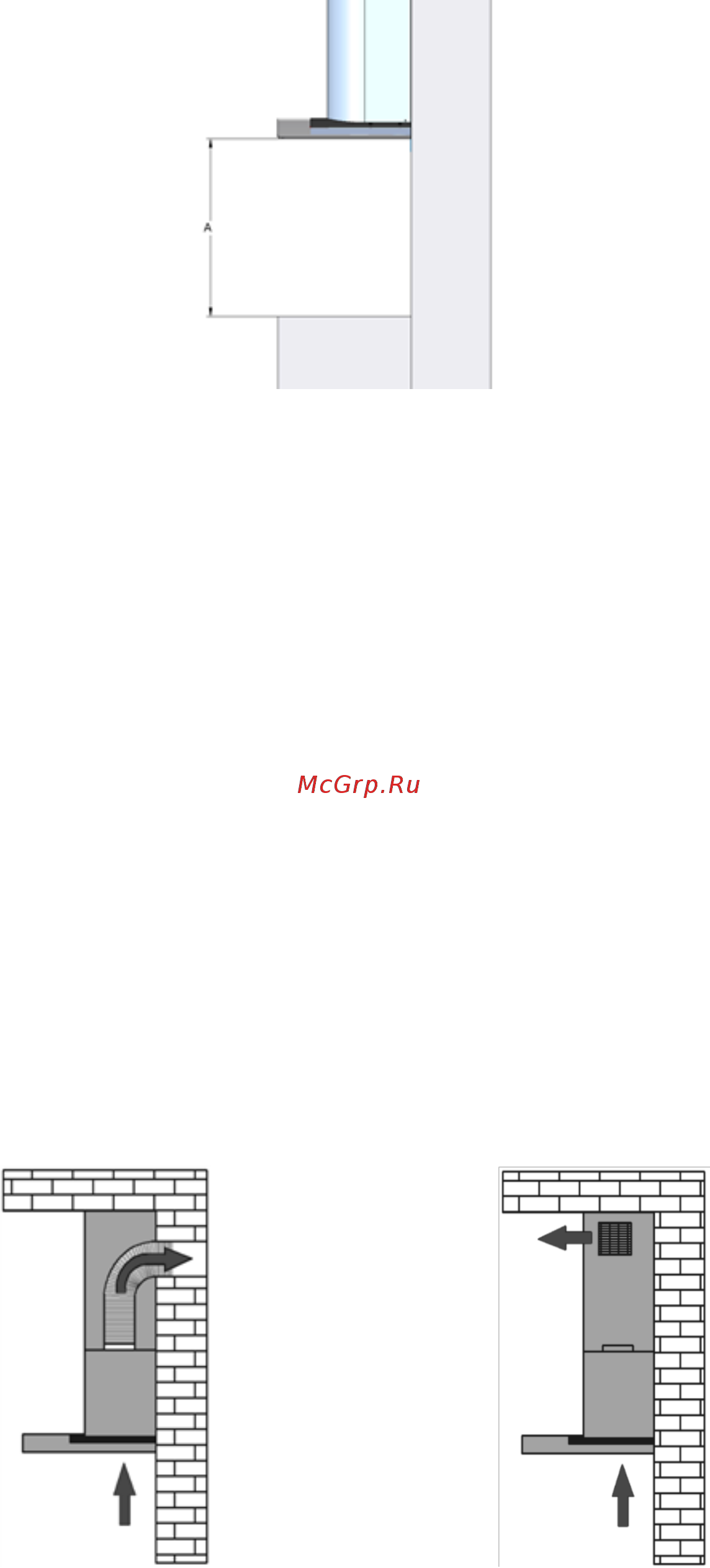

a) ОТВОД b) РЕЦИРКУЛЯЦИЯ

Рис. 5

2) Рециркуляции (рис. 5b) – внутренняя циркуляция воздуха через угольные

фильтры (рис. 6). Вытяжка в данном случае не подключается к вентиляционной шахте
