12

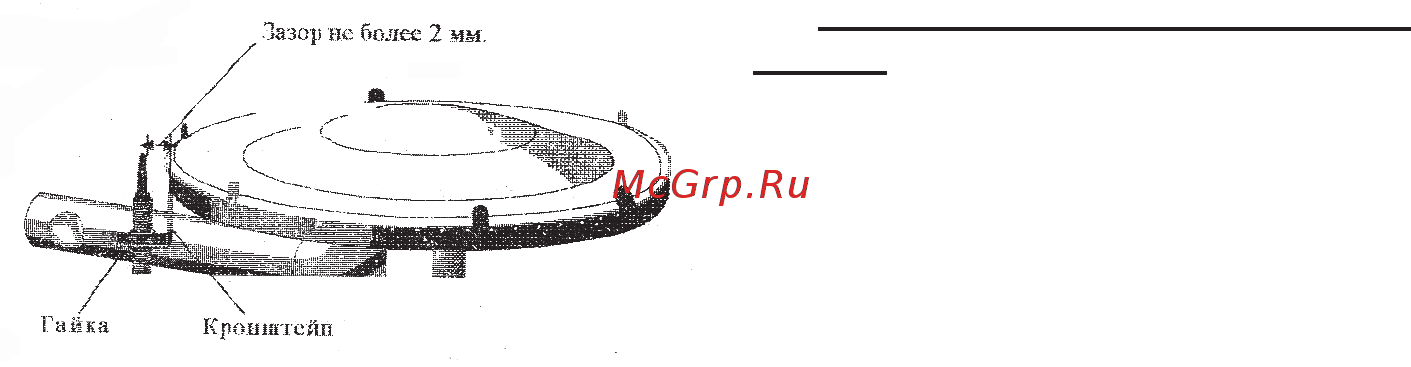

Проверка регулировки термопары
духовки
Открыть дверцу духового шкафа и
вынуть дно духовки. Проверить и при не-
обходимости затянуть гайку крепления
термопары. Проверить положение термо-
пары относительно горелки, зазор не дол-
жен превышать 2 мм. Если зазор больше,
то подгибкой кронштейна восстановить
его (Рис.9).
8. ПОРЯДОК РАБОТЫ
8.1.Чтобы разжечь горелку стола, следует:
1.Зажечь спичку, нажать и провернуть ручку крана против хода часовой стрелки до
метки со знаком на панели, означающем, что кран открыт максимально; зажечь газ.
2. Для плит с розжигом:
- нажать и повернуть ручку крана, без промедления нажать и отпустить кнопку элек-
тророзжига (см. рис.1). При этом между всеми разрядниками и горелками проскакивает
искра. Разжигается горелка, на которую подается газ. Если газ не загорелся, необходимо
повторно нажать и отпустить кнопку.
Когда в сети большое давление, горелка зажигается легче при меньшей подаче газа
(положение ручки между максимальным и малым пламенем).
ВНИМАНИЕ: Не рекомендуется включать электророзжиг при снятой хотя бы одной
горелке. Это может привести к преждевременному его износу.
3. Для плит с краном, оснащенным устройством контроля пламени горелок. Устрой-
ство контроля пламени горелок предназначено для отключения газа в случае погасания
пламени:
- нажать и повернуть ручку крана против часовой стрелки до совмещения метки на
ручке крана со знаком на панели управления, обозначающим, что кран открыт максималь-
но (большой факел).
ВНИМАНИЕ! Ручку удерживать в нажатом состоянии.
- без промедления поднести спичку и зажечь газ.
- после воспламенения горелки необходимо удерживать ручку в нажатом положении
не более: 10 с – для горелок стола;
- отпустите ручку и убедитесь, что горелка горит.
Если горелка по истечении указанного времени не зажглась, повторить попытку не-
обходимо не ранее, чем через 1 мин. При погасании пламени горелки (по любой причине),
необходимо закрыть устройство настройки (кран) и предпринять попытку повторного за-
жигания не ранее чем через 1 мин.
Регулировку интенсивности горения следует производить дальнейшим поворотом
ручки против хода часовой стрелки, при повороте до упора ручка будет работать в режиме
«малое пламя».
8.2.Духовка
Духовка предназначена для выпечки кондитерских изделий, приготовления мяса, пти-
цы, рыбы и т.п.
Рис. 9.
21
- окисление контактов термопары – отвернуть и зачистить контакт;
- неисправна термопара (поломка) – заменить;
- недовключение крана (недожатие при включении) – отрегулировать.
15. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
15.1. Гарантийный срок эксплуатации плит – 1 год со дня продажи через розничную
торговую сеть, а при внерыночном потреблении – со дня получения потребителем (но не
более 3-х лет с момента изготовления).
15.2. Гарантийный срок хранения плиты, до ввода в эксплуатацию, не более 12 меся-
цев со дня выпуска предприятием-изготовителем. Гарантийные обязательства изготови-
теля не действуют, если истек гарантийный срок хранения плиты.
15.3. При покупке плиты покупатель должен:
- получить руководство по эксплуатации с отметкой магазином даты продажи и про-
верить в нем наличие отрывного талона на гарантийный ремонт (техническое обслужива-
ние);
- проверить комплектность плиты;
- обследовать плиту на возможные механические повреждения.
15.4. При отсутствии на отрывном талоне печати магазина с отметкой даты продажи
или монтажа плиты, гарантийный срок исчисляется со дня ее выпуска заводом.
15.5.В течение гарантийного срока все неисправности плиты комплексно устраняются
персоналом территориальных газовых хозяйств с поставкой требуемых запчастей за счет
завода изготовителя на основании заключенного с заводом договора, а при его отсутствии
– заводом-изготовителем при условии обязательной высылки на завод вышедших из строя
узлов и деталей. Высылаемые части должны сопровождаться правильно заполненным га-
рантийным талоном. Гарантийный и послегарантийный ремонт плиты должен произво-
диться соответствующими ремонтными организациями.
Гарантийные обязательства не выполняются в случае:
- несоблюдения правил транспортировки и хранения;
- несоблюдения правил установки и эксплуатации;
- разборки и ремонта плиты лицами, не имеющими на это право.
15.6. Завод-изготовитель не принимает претензий по некомплектности и механиче-
ским повреждениям плиты после ее монтажа или продажи.
15.7. Завод-изготовитель принимает претензии к продукции с указанием заводского
номера плиты, даты ее изготовления и фамилии комплектовщика (для торгующих органи-
заций), при наличии заполненного гарантийного талона (для индивидуального потребите-
ля).
15.8. Гарантия не распространяется на лампу освещения. По вопросу ее приобретения
следует обращаться в магазины торговой сети.
15.9. Отсутствие отметки в свидетельстве об установке плиты лишает права на гаран-
тийный ремонт.
16. ЦЕНА
Цена плиты – свободная, отпускная, без стоимости установки плиты.
