Вытяжка BISTON Eco
Технические параметры
Технические данные указаны на табличке номинальных величин, расположенной внутри вытяжки.
Производительность 600m³/h
Напряжение номинальное 230V-50Hz
Общая мощность 150 Вт
Освещение 2x35 Вт (max 35 Вт)
Диаметр выхода для воздуховода 90mmx90mm
Общие правила по безопасности и по монтажу:
Монтаж устройства должен производиться в соответствии с условиями и указаниями,
представленными в настоящей инструкции по эксплуатации.
Производитель не несет ответственность за неполадки, возникшие в результате монтажа,
который проводился не в соответствии с настоящей инструкцией.
Производитель не несет ответственность за продукт в том случае, если конструкция вытяжки
была изменена посторонними лицами.
Если кухонная вытяжка используется одновременно с устройствами для сгорания газа или
других топлив, то данное помещение должно проветриваться (не относиться к закрытой
системе циркуляции воздуха).
Под кухонной вытяжкой запрещается использование открытого очага огня,
В случае повреждения несъемного провода питания необходимо его заменить на специальный
провод или комплект проводов, закупленный у производителя или же на специализированном
ремонтном заводе.
Нельзя отводить воздух из кухонной вытяжки в дымоходный канал, который служит для отвода
газов выбрасываемых устройствами для сжигания газа или других топлив (не относится к
вытяжкам с закрытой системой циркуляции воздуха)
Перед подсоединением вытяжки к источнику питания и проверкой его рабочего состояния
необходимо проверить правильно ли был подключен кабель питания и не был ли он прижат
вытяжкой в процессе монтажа.
Перед очисткой необходимо выдернуть штепсель из гнезда электросети.
Чистка не в соответствии с инструкцией может стать причиной возникновения пожара.
Предназначение и режим работы
Вытяжка предназначена для работы во всасывающем режиме с последующим отводом паров
наружу или для работы в режиме фильтрации с внутренней рециркуляцией, закрытая система
циркуляции.
Монтаж кухонной вытяжки
Минимальное расстояние от поверхности нагревательного устройства, на котором расположена
посуда, до нижнего края кухонной вытяжки должно составлять не менее 65 см при кухонных
электроплитах и не менее 75 см при газовых и электро-газовых плитах. Если в инструкции
нагревательного устройства предусмотрено более широкое расстояние до кухонной вытяжки то

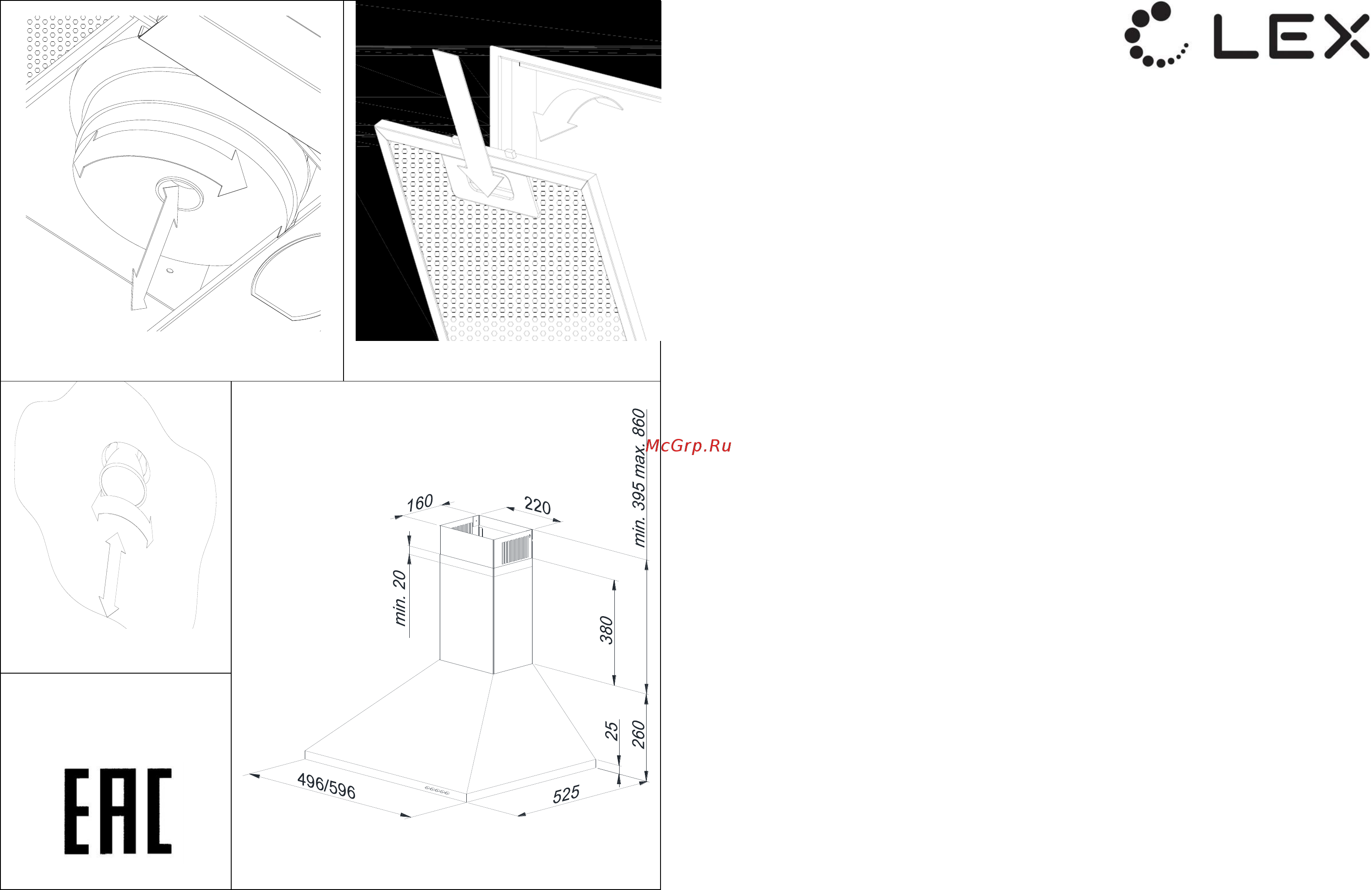

необходимо действовать согласно данным указаниям. Монтаж вытяжки и защитной трубы
представлен на рисунке S3. При монтаже вытяжки необходимо действовать согласно общим
действующим положениям по отводу воздуха из помещения. Необходимо учесть то, что
использование спиральных алюминиевых труб сокращает производительность вытяжки и
увеличивает шум потока воздуха.
Электрическое подключение
