Замена сопел горелок рабочей поверхности плиты производится следующим
образом:
- Убрать решетки стола, крышки горелок, головки горелок.
- Используя торцевой трубчатый ключ размером 7 мм заменить сопла согласно
Табл. 2 (Рис. 8).
- Установить все детали в обратной последовательности.

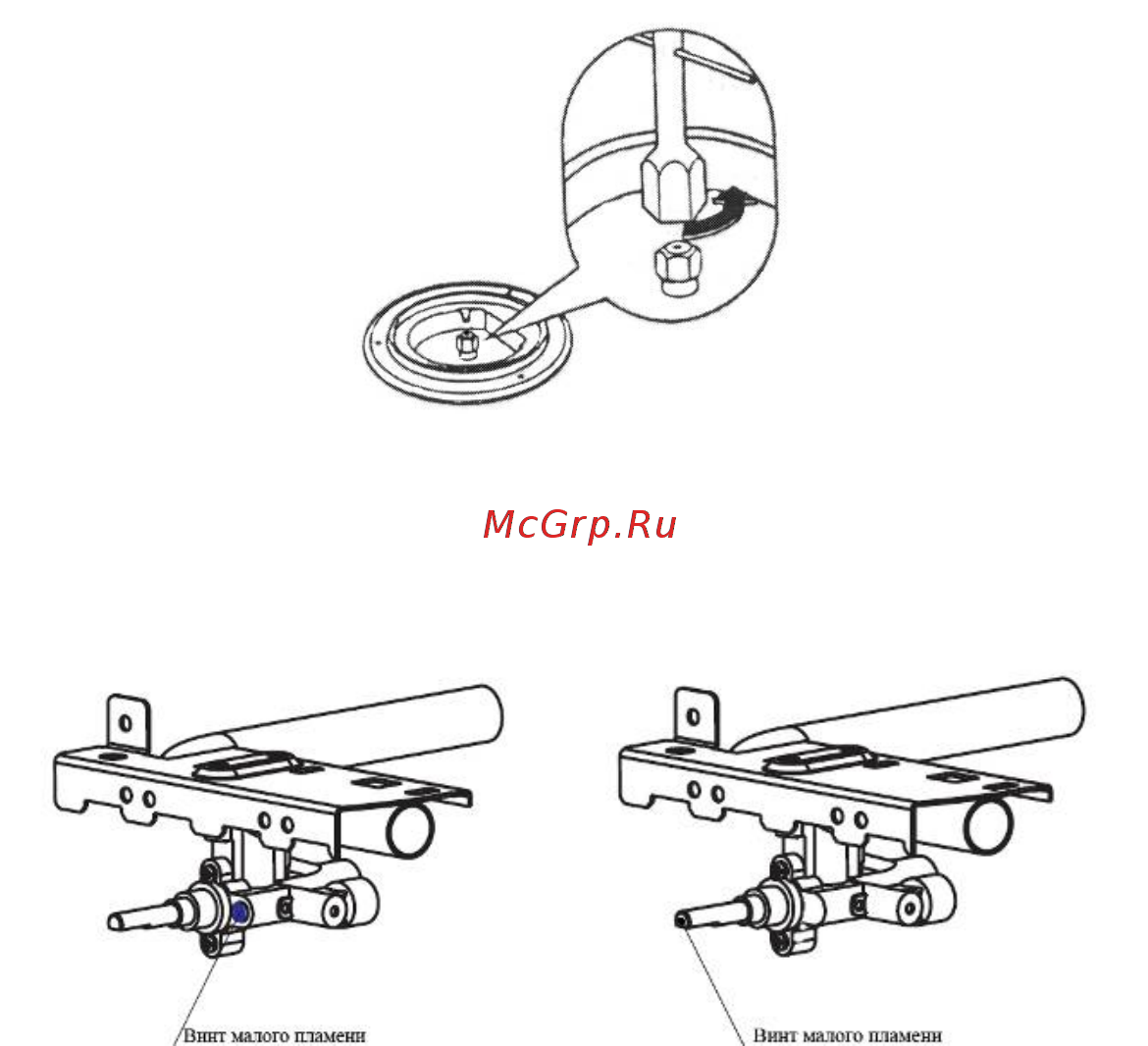

Рис. 8. Замена сопла горелки верхнего стола с помощью ключа 7 мм.
Регулировка малого пламени горелок рабочей поверхности плиты.
Винт малого пламени может располагаться в штоке крана, либо на его корпусе
(Рис. 9).
Рис. 9. Возможное расположение винтов малого пламени.
Регулировка производится поворотом регулировочного винта без его замены, для
этого:
- Снимите ручку крана, потянув её на себя.
- Для перехода на сжиженный газ, при помощи специальной тонкой отвертки,
завернуть регулировочный винт, по часовой стрелке, до упора.
- Для перехода со сжиженного газа на природный
необходимо сначала
выполнить грубую настройку - вывернуть регулировочный винт на 4 оборота против
часовой стрелки. Далее провести точную настройку, для этого необходимо зажечь
горелку и перевести кран в режим малого пламени. Плавно заворачивать
регулировочный винт до тех пор, пока пламя не уменьшится на 3/4 от максимального,
причем пламя должно быть устойчиво даже при
умеренном потоке воздуха.
12
