2. Мебель, превышающая по высоте варочную поверхность, должна находиться

на расстоянии не менее 110 мм от края варочной поверхности.

3. Вытяжки устанавливаются согласно их инструкциям по эксплуатации, и на

расстоянии не менее 650 мм от варочной поверхности.

4. Шкафы, расположенные рядом с вытяжкой, помещают на высоте не менее

420 мм от варочной поверхности (Рис. 4).

5. При установке варочной поверхности под навесным шкафом, расстояние

между ними должно быть не менее 700 мм (Рис. 4).

Размеры отверстия для встраивания варочной поверхности должны соответ-

ствовать размерам, указанным на Рис.5.

6. Фиксаторы, входящие в комплект варочной поверхности, предназначены для

ее крепления к столешницам толщиной от 20 до 40 мм. Схема крепления ва-

рочной поверхности показана на Рис. 6. Для надежного крепления варочной

поверхности используйте все фиксаторы.

Min. 600 mm

ВЫТЯЖКА

Min. 420 mm

Min. 700 mm

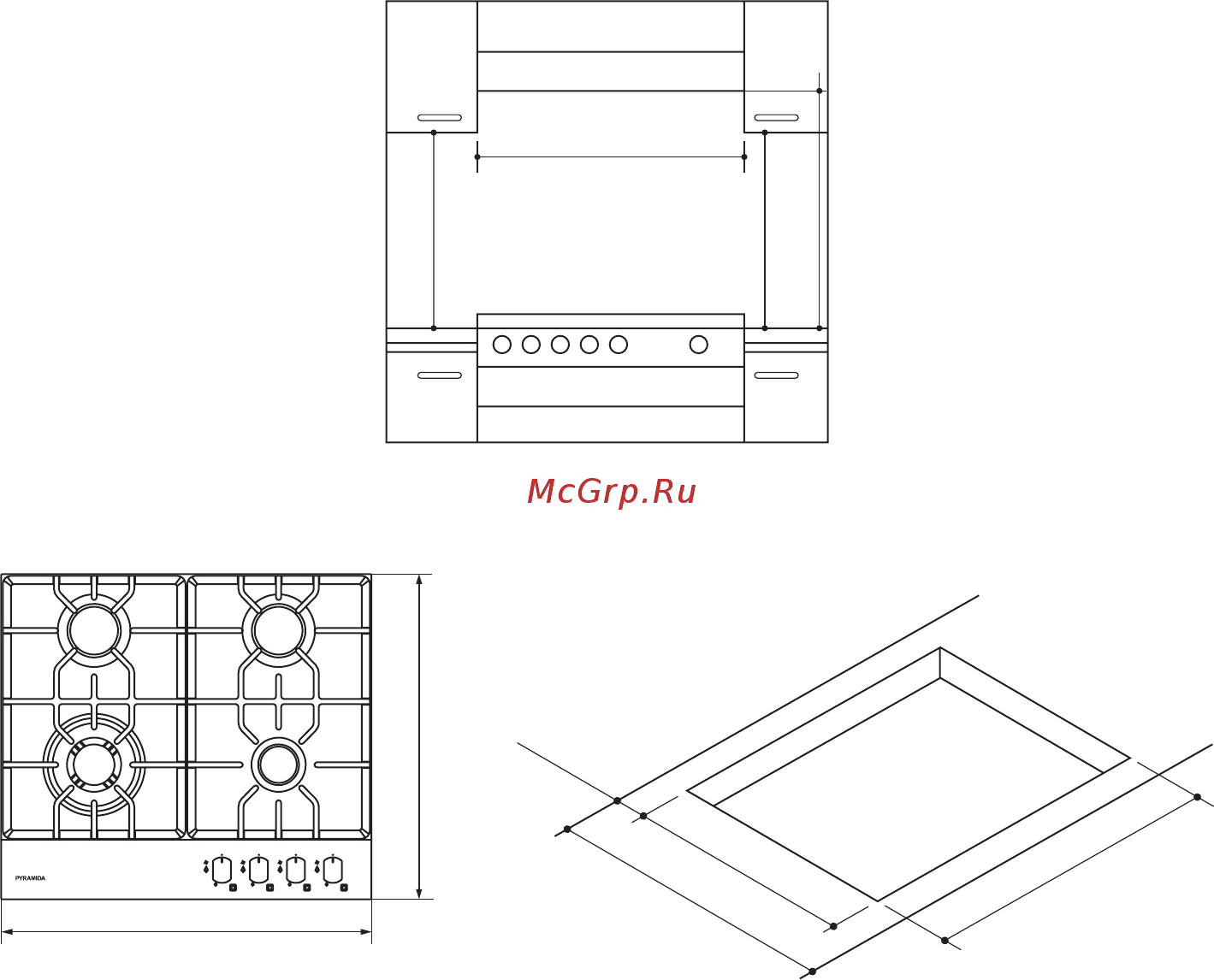

Рис. 4

Рис. 5

580 мм

500 мм

470 мм

min 55 мм

600 мм

550 мм
