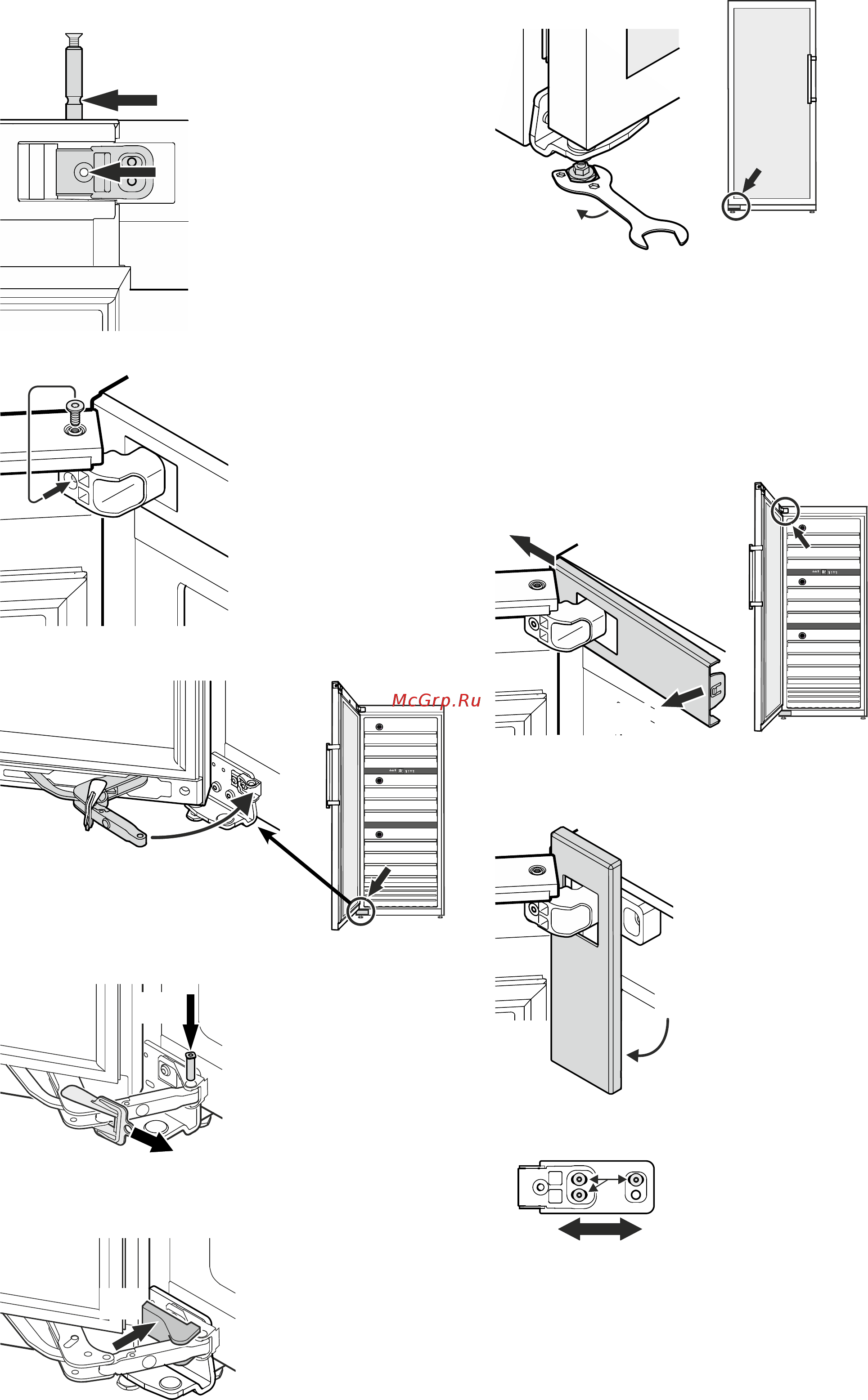

47. Вставьте опорный штифт таким

образом, чтобы паз штифта

оказался на одной линии с от-

верстием шарнирного уголка.

Вид спереди на верхний шарнирный уголок

48. Выкрутите винт из опор-

ного штифта и закрутите

в отверстие шарнирного

уголка.

53. Установите прибор в месте установки в окончательное

положение.

Выворачивайте регулируемую ножку на опорном крон-

штейне до тех пор, пока она не будет опираться на пол,

затем крутите далее по углом 90°.

54. Выведите крышку с внутренней сторо-

ны из зацепления и потяните наружу.

Настройка бокового наклона двери

Если дверь стоит под наклоном, необходимо подрегулиро-

вать угол наклона.

Вид спереди на верхний шарнирный уголок

55. Поверните крышку вниз.

56. Ослабьте винты и передвиньте

шарнирный уголок вправо или

влево.

Затяните винты.

Снова монтируйте крышку в об-

ратной последовательности.

Закройте дверь и проверьте, на-

ходится ли она на одной линии с

боковыми стенками прибора.

49. Подвиньте шарнир амортизатора

плавного закрывания в направлении

крепления.

50. Вставьте штифт.

51. Снимите красный фикси-

рующий зажим.

52. Вставьте крышку.
